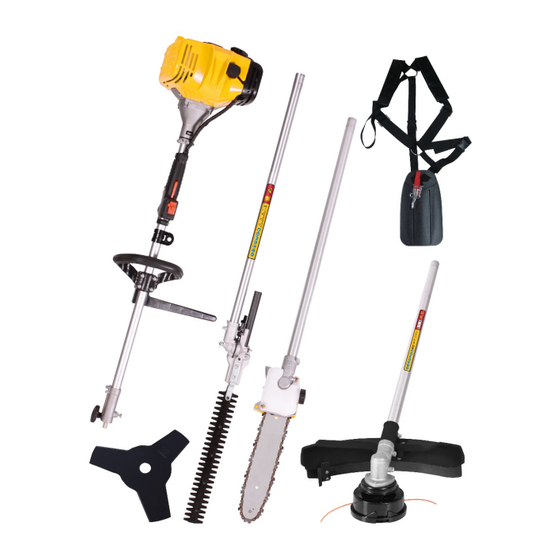

Texas A/S BCD43M Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Texas A/S Anleitungen
  4. Garten und Gartentechnik
  5. BCD43M
  6. Bedienungsanleitung

Texas A/S BCD43M Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
VIGTIGT!
Gearet skal smøres med
MULTIFAK EP-0
for hver 20. time
Texas A/S - Knullen 22 - DK-5260 Odense S - Denmark
Tel. +45 6395 5555 - www.texas.dk - post@texas.dk
DK
Betjeningsvejledning
GB
Instruction manual
DE
Bedienungsanleitung
BCD43M
IMPORTANT !
The gearbox must be lubricated
with MULTIFAK EP-0
for every 20-hour
WICHTIG!
Das Getriebe muss alle 20
Stunden mit MULTIFAK EP-0
geschmiert werden
Version 16.1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Texas A/S BCD43M

Inhaltszusammenfassung für Texas A/S BCD43M

  • Seite 1 Das Getriebe muss alle 20 MULTIFAK EP-0 with MULTIFAK EP-0 Stunden mit MULTIFAK EP-0 for hver 20. time for every 20-hour geschmiert werden Texas A/S - Knullen 22 - DK-5260 Odense S - Denmark Version 16.1 Tel. +45 6395 5555 - www.texas.dk - post@texas.dk...
  • Seite 3 Fig. 3 Fig. 4 Fig. 5 Primer Start ( I ) / Stop ( O ) Fig. 6...

  • Seite 4: Specifikationer

    Fig. 7 Fig. 8 Advarselssymboler Warning symbols Warnzeichen Lesen Sie sich vor der Læs Read the user manual Bedienung dieser betjeningsvejledningen before operating this Maschine das grundigt før brug af machine. Benutzerhandbuch maskinen. sorgfältig durch. Tragen Sie eine Benyt høreværn, Use earprotection, safety Gehörschutz, eine sikkerheds-briller og...
  • Seite 5 Risiko for flyvende Gefahr durch fliegende Risk for flying objects. objekter. Gegenstände. Keep distance to animals Hold afstand til dyr og Halten Sie Abstand zu and humans. mennesker. Tieren und Personen. Drücken Sie den Kør ikke det roterende Du not press the rotating rotierenden Trimmerkopf trimmerhoved/klinge ind i trimmer head/blade...

  • Seite 7: Technische Daten

    Technische Daten BCU43M Automatische Getriebe Rohrdurchmesser 26 mm Fliehkraftkupplung Bügel P-Griff Nettogewicht 1 kg Hubraum 43 cm³ Leistung 0,9 kW Volumen Unverbleites Benzin, Starten Kraftstoff Seilzug 95 Oktan, gemischt mit 2-Takt-Öl (2,5 %) Tankinhalt 0,9 l Drehzahl 3000 U/min Dickichtmesser Rasentrimmer Astsäge Heckenschere...

  • Seite 21: Zuordnung Der Symbole Und Sicherheitsanweisungen

    Inhaltsverzeichniss Technische Daten .............................. 7 Zuordnung der Symbole und Sicherheitsanweisungen ................... 21 Zuordnung der Teile ............................22 Zusammenbau ..............................22 Montage der/des: ............................. 22 Verwendung der Schnittwerkzeuge ......................... 22 Umrüsten von Rasentrimmer auf Dickichtmesser ................... 23 Umrüsten von Dickichtmesser auf Rasentrimmer ................... 24 Auswechseln des Trimmerfadens ........................

  • Seite 22: Zuordnung Der Teile

    Halten Sie den Trimmerkopf/das Dickichtmesser unterhalb der Gürtellinie. Berühren Sie niemals den Bereich um den Schalldämpfer und den Zylinder. Diese Teile werden bei laufendem Motor heiß. Halten Sie immer den Motor an und entfernen Sie den Zündkerzenstecker, bevor Sie Einstellungen oder Reparaturen vornehmen.

  • Seite 23: Umrüsten Von Rasentrimmer Auf Dickichtmesser

    Heckenschere • Die Heckenschere kann sowohl an Hecken als auch an Sträuchern verwendet werden. • Die beste Schnittleistung wird voraussichtlich erreicht, wenn die Heckenschere in einem Winkel von 15 Grad zur Hecke geführt wird. • Für eine gleichmäßige Heckenhöhe sollten Sie eine Richtschnur entlang der Hecke spannen. •...

  • Seite 24: Umrüsten Von Dickichtmesser Auf Rasentrimmer

    Umrüsten von Dickichtmesser auf Rasentrimmer Abnehmen des Dickichtmessers (siehe Abb. 4 A) 1. Setzen Sie den Inbusschlüssel (2) in die Öffnung des Getriebes (3) ein, um das Getriebe festzustellen. 2. Lösen und entfernen Sie die Mutter (4), mit der die Klinge befestigt ist. 3.

  • Seite 25: Kraftstoff

    Stoppen des Motors 1. Lassen Sie den Gashebel los. 2. Stellen Sie den Schalter auf die Position ( O ), siehe Abb. 6 A. Während des Gebrauchs können sich Vibrationen bis in die Griffe übertragen. Wir empfehlen daher alle 2 Stunden eine Pause. Kraftstoff •...

  • Seite 26: Luftfilter

    Luftfilter Der Luftfilter muss sauber gehalten werden, um gutes Funktionieren und eine lange Nutzungsdauer zu gewährleisten. 1. Entfernen Sie den Deckel vom Luftfilter, indem Sie die Befestigungsschraube vom Deckel abschrauben. 2. Waschen Sie den Luftfilter in einer lauwarmen Seifenlauge aus. Lassen Sie ihn trocknen. Gießen Sie etwas Zweitaktöl darauf.

  • Seite 27: Fehlerbehebung

    Fehlerbehebung FEHLER MÖGLICHE URSACHE LÖSUNG Der Motor startet nicht. 1. Kein Funke. Überprüfen Sie die Zündkerze. Nehmen Sie die Zündkerze heraus, stecken Sie den Zündkerzenstecker auf die Zündkerze und legen Sie die Zündkerze auf den Metallzylinder. Ziehen Sie am Starterseil und überprüfen Sie den oberen Teil der Zündkerze auf Funkenbildung.

  • Seite 28: Ce Overensstemmelseserklæring

    4. Der Vergaser muss Nehmen Sie Kontakt mit Ihrem Händler vor Ort auf. eingestellt werden. CE Overensstemmelseserklæring EC Declaration of conformity EG-Konformitätserklärung...
