ZANKER ZKB 7524 Bedienungs- Und Einbauanleitung
Einbau-backofen
Verwandte Anleitungen für ZANKER ZKB 7524
Inhaltszusammenfassung für ZANKER ZKB 7524
- Seite 1 Einbau-Backofen Inbouwfornuis Four à encastrer Built-in oven ZKB 7524 Bedienungs- und Einbauanweisungen Gebruiksaanwijzing Mode d'emploi Instruction booklet...
- Seite 2 Inhaltsverzeichnis Sommaire Français Deutsch Mise en service Erst-Installation Description de l'appareil Gerätebeschreibung Utilisation du four Elektro-Backofen Conseils d'utilisation Praktische Tipps Tableaux de cuisson Back- und Brattabelle Entretien Pflege und Wartung Données techniques Technische Daten A l’intention de l’installateur Anweisungen für den Installateur Encastrement Einbau-Anweisungen Inhoud...
-
Seite 3: Warnungen Und Wichtige Hinweise - Einbaubacköfen
Deutsch Warnungen und wichtige Hinweise - Einbaubacköfen Heben Sie auf jeden Fall die mit diesem Gerät gelieferte Gebrauchsanweisung auf. Sollte nämlich das Gerät an Dritte abgegeben oder verkauft werden, oder falls Sie das Gerät bei einem Umzug in der alten Wohung lassen sollten, ist es von größter Wichtigkeit, daß der/die neue Nutzer(in) über diese Gebrauchsanweisung und die Hinweise verfügen kann. -
Seite 4: Kinder - Sicherheit
Anleitung zur Kindersicherheit Gebrauchsanweisung Dieses Gerät ist für den Gebrauch seitens Erwachsenen bestimmt. Es ist Sicherheitsanweisung gefährlich, wenn Sie es Kindern zum Gebrauch oder Spiel überlassen. Schritt-für-Schritt-Anweisung Halten Sie Kinder fern, solange der Ofen in Betrieb ist. Auch nachdem Sie den Ratschläge Backofen ausgeschaltet haben, bleibt die Türe noch lange heiß. -
Seite 5: Erstinstallation
Erst-Installation Der Backofen funktioniert nur mit eingestellter Tageszeit. Nach der Installation des Backofens: a) den Temperaturregler-Knopf auf “MAX”; b) den Backofen-Funktionswähler auf die Funktion Ober- und Unterhitze stellen c) den leeren Backofen einschalten für etwa 45 Minuten; d) dem Raum Frischluft zuführen (z.B. durch das Öffnen eines Fensters). -
Seite 6: Gerätebeschreibung

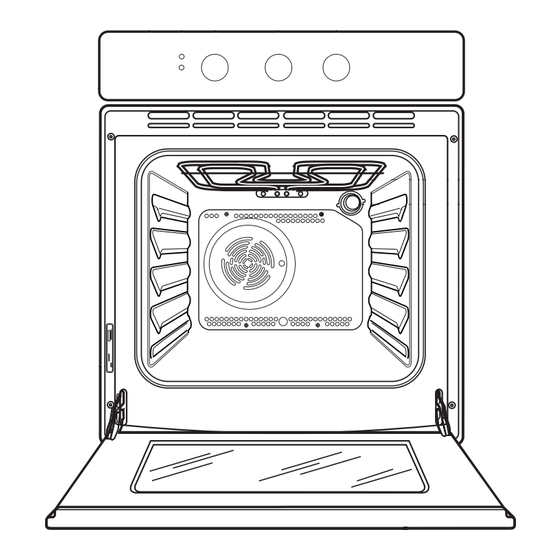

Gerätebeschreibung 1. Bedienungsblende 6. Knebel für Backofen-Funktionswähler 2. Thermostat-Kontrollampe 7. Grill 3. Betriebskontrollampe 8. Backofen-Lampe 4. Knebel für Backofen-Temperaturregler 9. Typenschild 5. Schaltuhr... - Seite 7 Elektro-Backofen Bedienungsknebel Durch Drehen des Thermostat-Knebels (Abb. 3) kann die geei-gnetste Temperatur gewählt werden und durch Drehen des Wahlschalter-Knebels (Abb. 2) kann das geeignetste Heizsystem gewählt werden: Backofen-Innenbeleuchtung Ober- und Unterhitze eingeschaltet Heißluftbetrieb Grill Ober-/Unterhitze Abb. 2 — Wahlschalter-Knebel auf drehen, —...
- Seite 8 Thermostat-Kontrollampe Sie erlischt, wenn die eingestellte Temperatur im Backofen erreicht ist, und leuchtet jeweils beim Aufheizen wieder auf. Betriebskontrollampe Sie zeigt an, daß ein oder mehrere Heizkörper des Backofens bzw. die Kochmulde eingeschaltet sind. Kühlungsventilator Dieser hat den Zweck, die elektrischen Bauteile, die Schalterknebel und den Türgriff abzukühlen.
-
Seite 9: Praktische Tipps
Praktische Tipps Beim Garen die Backofentür Heisslufbetrieb eignet sich auch besonders immer geschlossen halten. gut zum Sterilisieren und zum Dörren von Pilzen oder Obst. Dieser Ofen ist mit einem exklusiven Gar- system ausgestattet, das einen natürlichen Grillen Luftstrom erzeugt und die Kochdämpfe kon- tinuierlich in Umlauf bringt. - Seite 10 Ratschläge Beim Garen von Fleischgerichten direkt auf dem Rost zum Auffangen des Saftes Zum Backen: Fettpfanne in die Leiste unten einschieben. Backgut erfordert gewöhnlich eine mässige Den Braten vor dem Anschneiden Temperatur (150-200°C) und daher ist ein mindestens 15 Minuten stehen lassen, Vorheizen des Backofens von ca.
-
Seite 11: Back- Und Brattabelle
Back- und Brattabelle Die Zeitangaben beinhalten kein Vorheizen. Den leeren Backofen immer 10 Minuten vorheizen! Ober- und Unterhitze sowie Heißluft Ober- und Garzeit Heißluft Unterhitze ART DER Ebene Ebene NOTIZEN temp. temp. SPEISE °C °C minuten KUCHEN Rührteig 2 (1u3)* 45-60 Kuchenform Mürbeteig... - Seite 12 Die Zeitangaben beinhalten kein Vorheizen. Den leeren Backofen immer 10 Minuten vorheizen! Herkömmliches Grillen Kochzeit in Menge Grill Minuten ART DER SPEISE 2 Seite 1 Seite °C Stücke Ebene temp. Rinderfiletsteaks 12-15 12-14 Rinderfilet 10-12 Grilwürste 8-10 — Schweinenacksteaks 12-16 12-14 Hamburger 10-15...
-
Seite 13: Pflege Und Wartung
Pflege und Wartung Reinigung der Backofentür Vor dem Reinigen den Backofen ausschalten und abkühlen lassen. Um die Backofentür besser reinigen zu Das Gerät darf nicht mit einem können, empfehlen wir, diese regelmäßig Heißdampf- oder Dampf- abzunehmen. strahlreiniger gereinigt werden. Gehen Sie dabei wie folgt vor: Wichtig: Vor jeder Reinigungsarbeit das Gerät unbe-dingt spannungslos machen. -
Seite 14: Austausch Der Backofenlampe
Austausch der Backofenlampe Das Gerät spannungslos mache, die Glas- kappe abschrauben (Abb. 7), defekte Glüh- lampe austauschen. Glühlampe: 15 W/25 W, 230 V, 50 Hz, (300°C), E14. Glaskappe wieder anschrauben und Gerät wieder anschliessen. Abb. 7 Technische Daten Einbaunische Heizleistung (W) Ober- und Unterhitze 1800 W Höhe... -
Seite 15: Anweisungen Für Den Installateur
Anweisungen für den Installateur darf den Schutzleiter an keinem Punkt Einbau und Installation sind streng unterbrechen. Der Gelb-grüne Schutzleiter unter Beachtung der bestehenden sollte 2-3 cm länger als alle anderen Kabel Vorschriften durchzuführen. sein. Jegliche Eingriffe müssen bei Das Anschlusskabel muss jedenfalls so aus- ausgeschaltetem Gerät gelegt sein, dass es an keiner Stelle 50°C... -
Seite 16: Befestigung Im Möbel
Einbau-Anweisungen Zur einwandfreien Funktion des eingebauten Gerätes muss das Einbaumöbel bzw. die Einbaunische passende Abmessungen haben. Gemäss den bestehenden Vorschriften müssen alle Teile, die den Berührungsschutz spannungsführender und betriebsisolierter Teile gewährleisten, so befestigt sein, dass sie nicht ohne Werkzeug abgenommen werden können. -
Seite 17: Garantie - Kundendienst Für Benelux
GARANTIE - KUNDENDIENST für BENELUX Bei Reparaturarbeiten vor Ablauf der Garantie des Gerätes müssen die Originalrechnung oder der Empfangschein vorgelegt oder gemeinsam mit dem Gerät eingesandt werden. GARANTIEBEDINGUNGEN Unsere Geräte werden mit großter Sorgfalt hergestellt. Trotzdem kann es einmal zu einem Defekt kommen. - Seite 18 9. Durch die Garantie nicht gedeckt sind ferner Defekte infolge von Reparaturen oder Eingriffen durch nicht-qualifizierte oder nicht-kompetente Personen, oder infolge des Einbaus von nicht-originalen Zubehör- oder Ersatzteilen. 10. Leicht zu transportierende Geräte müssen beim Kundendienst abgegeben bzw. dorthin geschickt werden. Heimkundendienst kommt nur bei großen Geräten oder bei Einbaugeräten in Frage.
