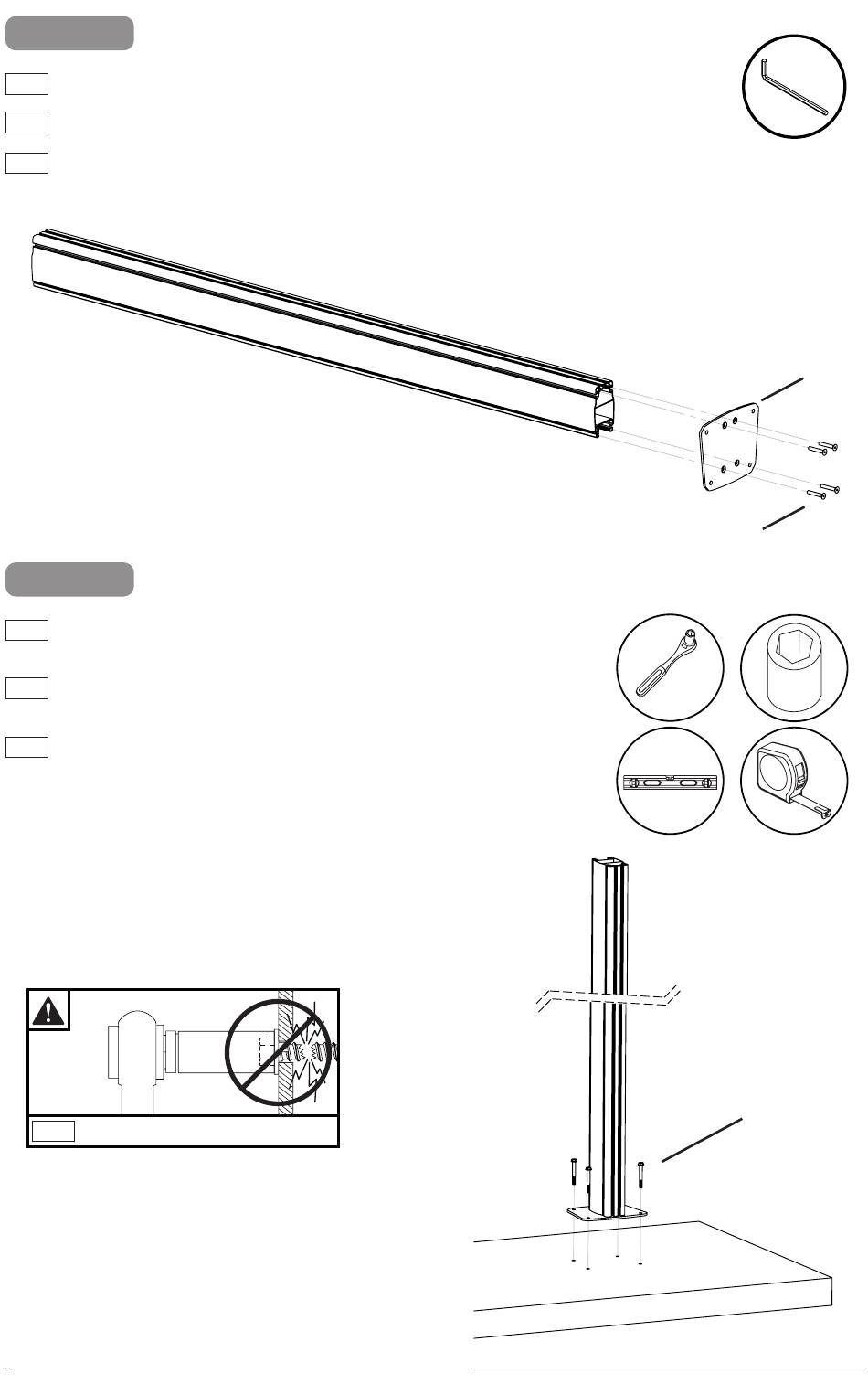

Fix flat base plate to the bottom of extrusion column (A).
ENG
FRN Fixez la plaque de la base au bas de la colonne d'extrusion (A).
Befestigen Sie die Bodenplatte an der Unterseite der Führungssäule (A).
DEU
1-4
Align base to drilled holes and install using concrete anchors
ENG
provided. Take care not to overtighten.
FRN Alignez les pieds sur les trous percés et fixez-les à l'aide des
chevilles à béton fournies. Veillez à ne pas trop serrer.
DEU
Richten Sie die Sockel an den gebohrten Löchern aus und
befestigen Sie sie mit den mitgelieferten Betonankern. Achten
Sie darauf, dass Sie sie nicht zu fest anziehen.
ENG Maximum 35 ft • lb (47 N.M.).
