1

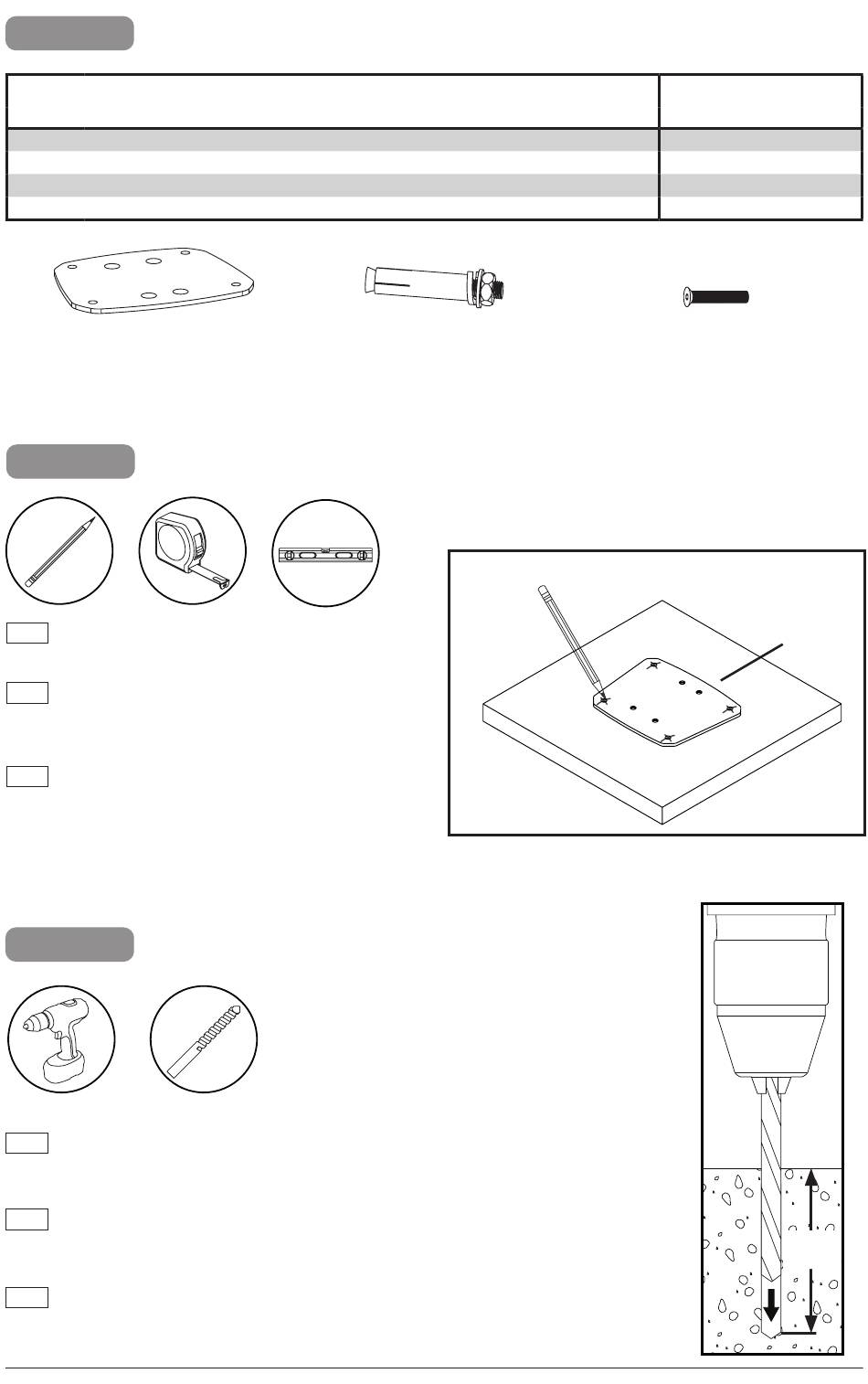

Components
Part#
B KP-FBP
B1 -
B2 -
B3 -
B1
Base Plate
1-1
ENG Position base plate relative to the required
display placement. Align and mark hole positions
FRN
Positionnez la plaque par rapport à la position
souhaitée de l'écran. Alignez et marquez les
positions des trous.
Positionieren Sie die Bodenplatte entsprechend
DEU
der gewünschten Platzierung des Displays.
Lochpositionen ausrichten und markieren.
1-2
12mm
(1/2")
Remove base plate and drill mounting holes into
ENG
supporting surface. 45mm (1.8") minimum depth
required.
Percez les trous. Profondeur minimale requise :
FRN
45 mm (1,8").
Bohren Sie die Befestigungslöcher in die
DEU
tragende Oberfläche. 45 mm (1,8") Mindesttiefe
erforderlich.
Flat Base Plate Installation
Description
Flat Base Plate Kit
Base Plate
Concrete Floor Anchor
M8 x 45mm
B2
Concrete
Floor Anchor
5
Qty per Assembly
1
1
6
4
B3
M8 x 45mm
12mm
(1/2")
2024-03-08 #:059-9015-1
B1
45mm
(1.8")
(rev.1)
