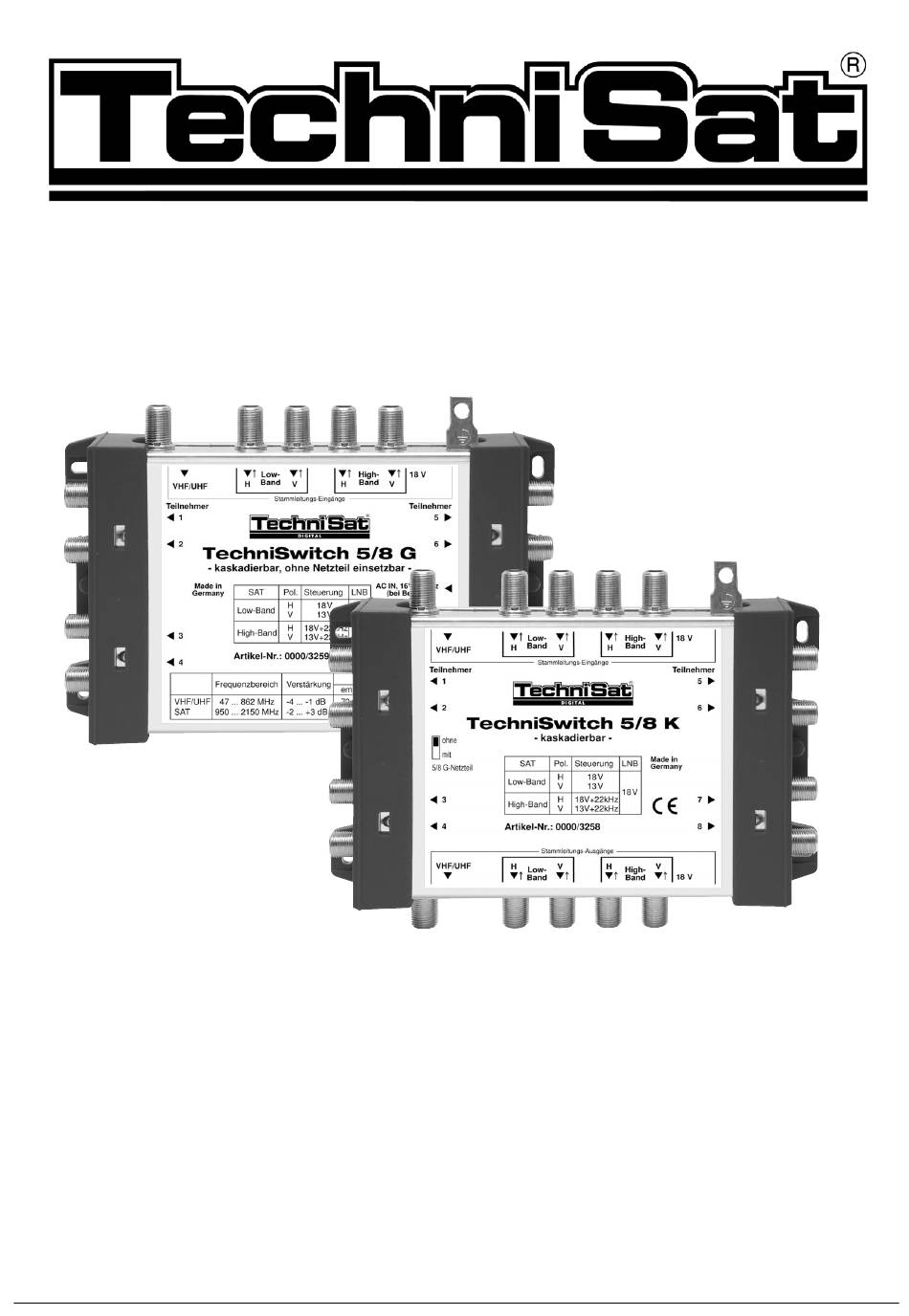

- Seite 1 TechniSwitch 5/8 Montageanleitung...
-
Seite 2: Verwendungszweck
Kaskade ..........5 1 Verwendungszweck Die Multischalter der TechniSwitch 5/8 Serie dienen zur Versorgung von bis zu 16 Teilnehmern mit Sat-ZF- und terrestrischem Signal. - Seite 3 (für max. 8 Teilnehmer) Art.-Nr. 0000/3259 (für max. 8 Teilnehmer) Art.-Nr. 0000/3258 (nur bei Bedarf zu verwenden) Art.-Nr. 0000/3222...
-
Seite 4: Sicherheitshinweise
2 Sicherheitshinweise Zu Ihrem Schutz sollten Sie die Sicherheitsvorkehrungen vor der Montage sorgfältig durchle- sen. Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung und durch Nichteinhaltung der Sicherheitsvorkehrungen entstanden sind. > Die Komponenten sind in trockenen Räumen auf ebener, schwer entflammbarer Fläche zu montieren. - Seite 5 3.4 Antennensteckdosen Die Teilnehmer sollten über Antennensteckdosen (SV 500 oder SVT 500) angeschlossen werden. So lassen sich ohne Umstecken auch die terrestrischen Programme empfangen, außerdem sind damit die angeschlossenen Geräte vor bandfremden Störungen geschützt. 3.5 Kaskade > Wir empfehlen eine verteilte Kaskadierung (Etagensternverteilung, MULTYMEDIA- Kabel zwischen den Multischaltern).
-
Seite 6: Fehlersuchhilfen
5 Fehlersuchhilfen Fehler Mögliche Ursachen Abhilfe Auf allen Antennenausrichtung Überprüfen Sie die Polarisationsebenen kein stimmt nicht Ausrichtung Ihrer Antenne. Empfang. Verwenden Sie dazu die Signal-Anzeige (Transponder-Info) Ihres Receivers Auf allen Kurzschluß in der LNB- Schrauben Sie nacheinan- Polarisationsebenen Zuleitung der die einzelnen immer noch kein Empfang Stammleitungen ab, um so den Kurzschluß... -
Seite 7: Technische Daten
6 Technische Daten Terrestrik: 47 - 862 MHz, Satellitenbereich: 950 - 2150 MHz Terr. Sat. Terr. Sat. 2 ... 3dB 2 ... 5dB am 5/8K 1 ... 4dB -2 ... +3dB am 5/8G -4 ... -1dB -2 ... +3dB -6 ... -4dB -4 ... -
Seite 8: Anlage Für 8 Teilnehmer
Pegel Eingang [dBµV] 70...90 70...90 Mindestpegel Ausgang Dose [dBµV] Ihr Gerät ist CE-zugelassen und erfüllt alle erforderlichen EU-Normen! Änderungen und Druckfehler vorbehalten. Stand 10/03 TechniSat und TechniSwitch sind eingetragene Warenzeichen der TechniSat Digital GmbH Postfach 560 54541 Daun 291003 www.technisat.de...
