Joy-it SBC-LCD02 Bedienungsanleitung
1.44" hd ips tft lcd
Verwandte Anleitungen für Joy-it SBC-LCD02
Inhaltszusammenfassung für Joy-it SBC-LCD02

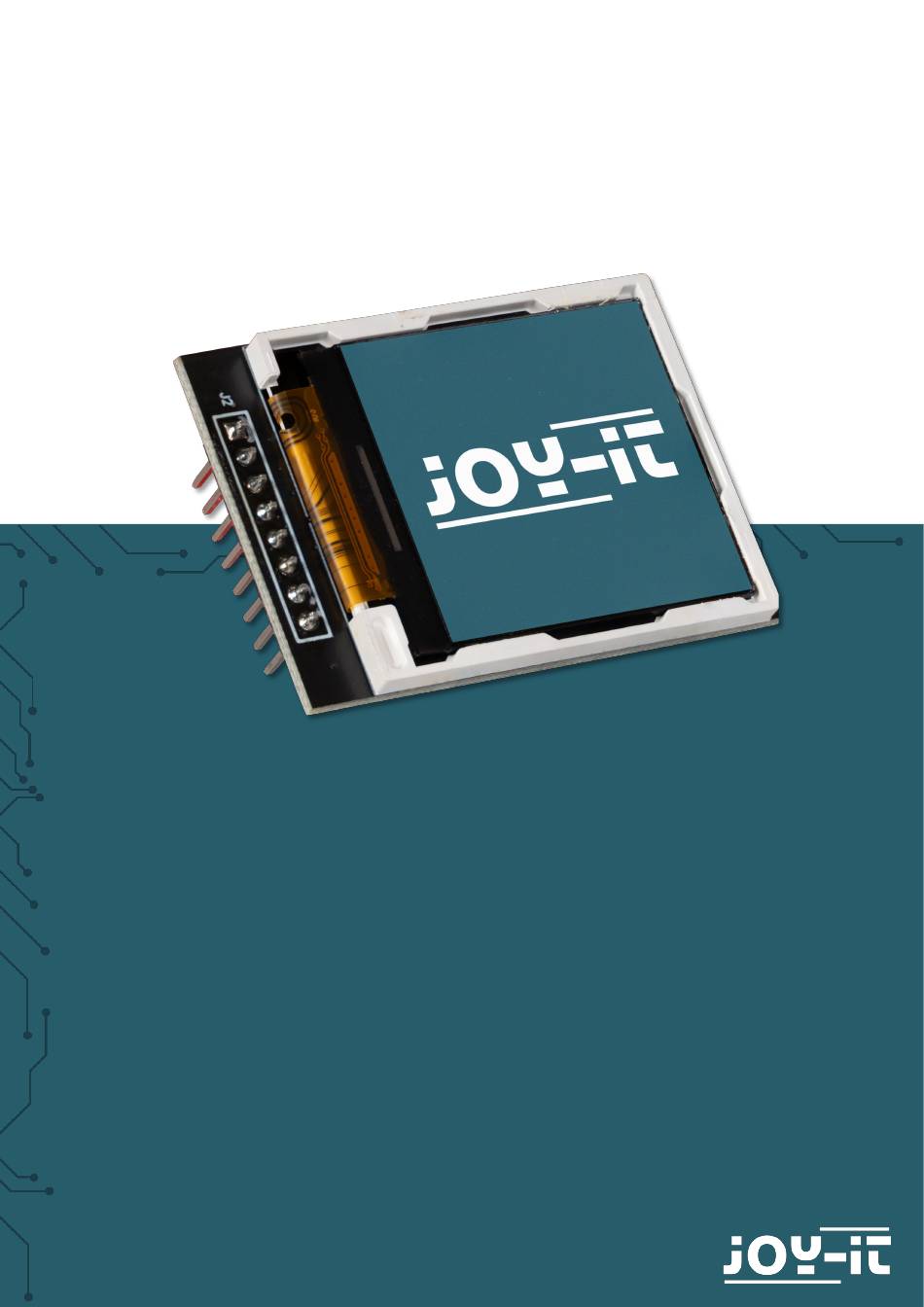

- Seite 1 SBC-LCD02 1.44" HD IPS TFT LCD Joy-IT powered by SIMAC Electronics GmbH - Pascalstr. 8 - 47506 Neukirchen-Vluyn - www.joy-it.net...
-
Seite 2: Allgemeine Informationen
1. ALLGEMEINE INFORMATIONEN Sehr geehrte*r Kunde *in, vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist. Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren. - Seite 3 2.2 Codebeispiel Für das SBC-LCD02 verwenden wir die Bibliothek ucglib olikraus Bibliotheken Verwalter finden Sie die Bibliothek unter dem Namen bsd-License Ucglib, veröffentlicht von Oliver), welche unter der Sketch veröffentlicht wurde. Sie können sich die Bibliothek unter → Bibliothek einbinden Bibliotheken verwalten …...
- Seite 4 3. VERWENDUNG MIT RASPBERRY PI 3.1 Anschluss Raspberry Pi Display GPIO 23 GPIO 11 (SCLK) GPIO 10 (MOSI) GPIO 22 GPIO 18 Reset GPIO 8 (CE0) 3,3 V 3.2 Codebeispiel Führen Sie zunächst die folgenden Befehle aus, zur Einrichtung der nötigen virtuellen Umgebung: sudo apt-get install python3-venv -y sudo apt install -y python3-dev python3-pip git...
- Seite 5 Aktivieren Sie nun SPI in den Einstellungen Ihres Raspberry Pis. Sie rufen die Einstellungen mit dem folgenden Befehl auf. sudo raspi-config 3 Interface Options P4 SPI Wählen Sie dort aus. (P3 auf dem → Raspberry Pi 5) Would you like the SPI interface Bestätigen Sie im folgenden die Frage to be enabled? Nachdem Sie nun SPI auf Ihrem Raspberry Pi aktiviert haben, müssen Sie...
- Seite 6 Entpacken Sie nun die Zip-Datei mit dem folgendem Befehl und ersetzen Sie die Bibliotheksdatei mit der von uns modifizierten. unzip SBC-LCD02.zip && rm SBC-LCD02.zip Nach der Eingabe des Befehls werden Sie gefragt, ob Sie die Dateien lib_tft144.py und smartGPIO.py ersetzen möchten, bestätigen Sie dies mit y und Enter.
-
Seite 7: Sonstige Informationen
Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an Service@joy-it.net oder per Telefon an uns. Informationen zur Verpackung: Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete...
