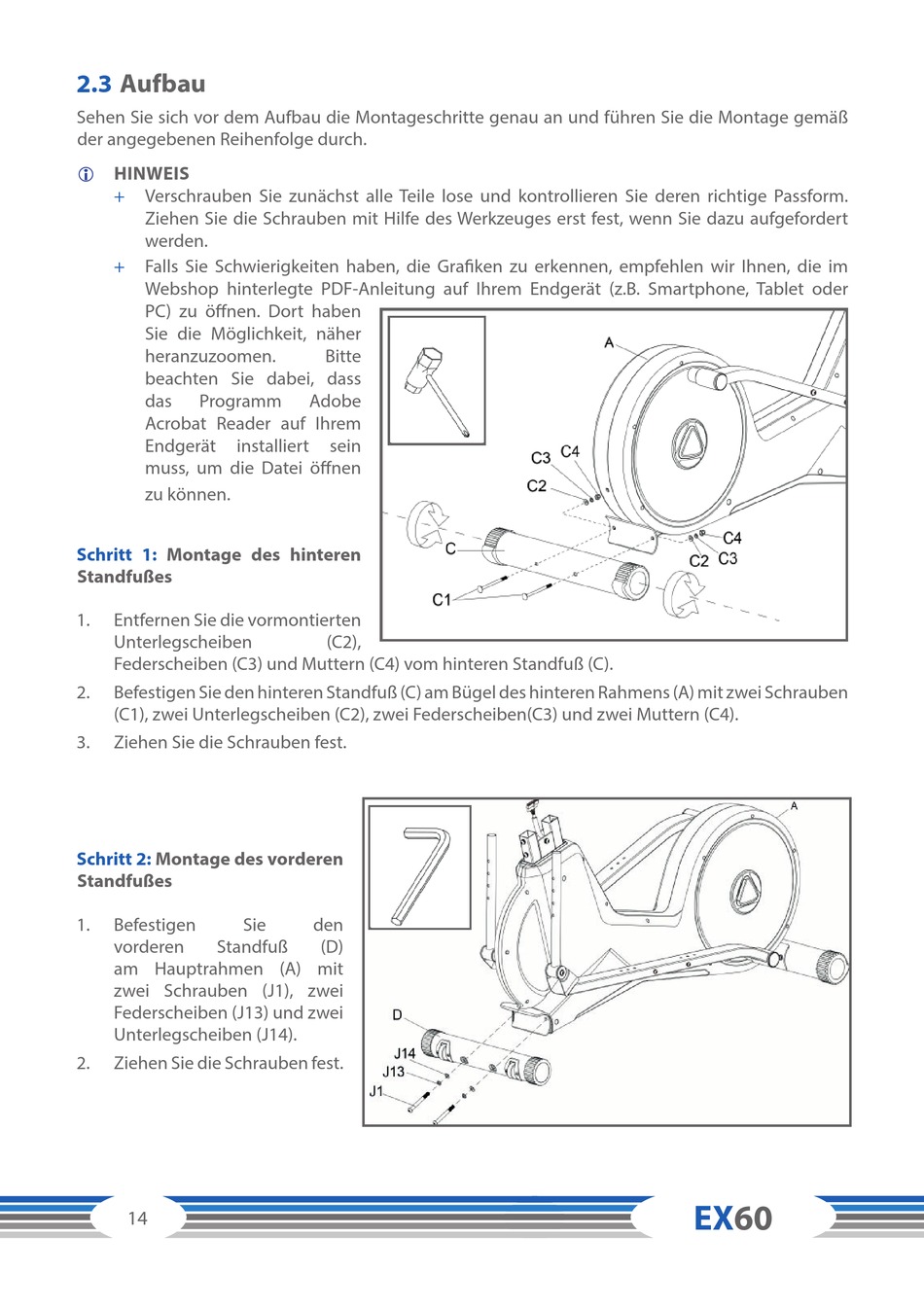

2.3 Aufbau
Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß
der angegebenen Reihenfolge durch.

HINWEIS
+ Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform.
Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert
werden.
+ Falls Sie Schwierigkeiten haben, die Grafi ken zu erkennen, empfehlen wir Ihnen, die im
Webshop hinterlegte PDF-Anleitung auf Ihrem Endgerät (z.B. Smartphone, Tablet oder
PC) zu öff nen. Dort haben
Sie die Möglichkeit, näher
heranzuzoomen.
beachten Sie dabei, dass
das Programm
Acrobat Reader auf Ihrem
Endgerät installiert
muss, um die Datei öff nen
zu können.
Schritt 1: Montage des hinteren
Standfußes
1. Entfernen Sie die vormontierten
Unterlegscheiben
Federscheiben (C3) und Muttern (C4) vom hinteren Standfuß (C).
2. Befestigen Sie den hinteren Standfuß (C) am Bügel des hinteren Rahmens (A) mit zwei Schrauben
(C1), zwei Unterlegscheiben (C2), zwei Federscheiben(C3) und zwei Muttern (C4).
3. Ziehen Sie die Schrauben fest.
Schritt 2: Montage des vorderen
Standfußes
1. Befestigen Sie
vorderen Standfuß
am Hauptrahmen (A) mit
zwei Schrauben (J1), zwei
Federscheiben (J13) und zwei
Unterlegscheiben (J14).
2. Ziehen Sie die Schrauben fest.
14
Bitte
Adobe
sein
(C2),
den
(D)
EX60
