2.3
Vorbereitung
2.3

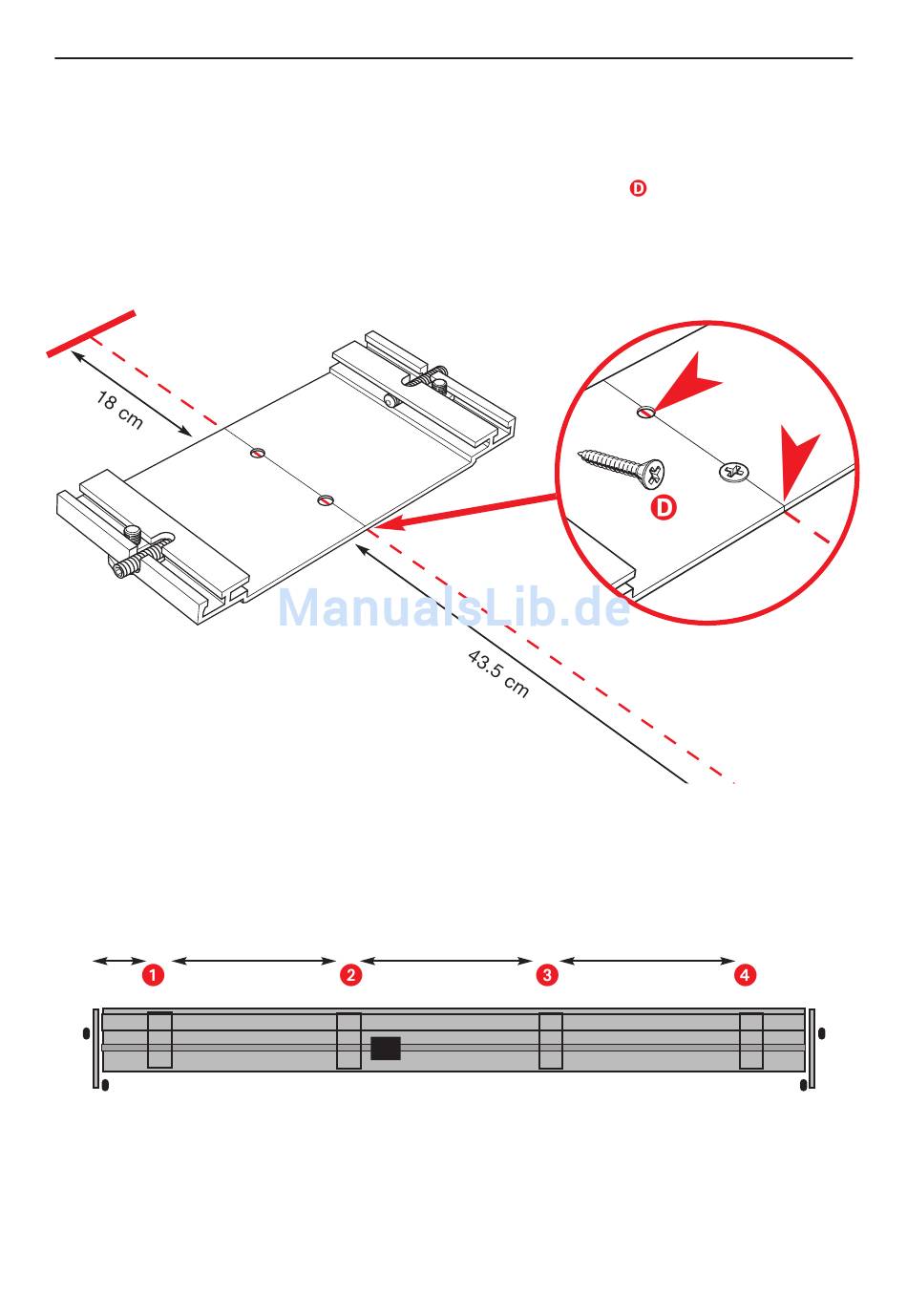

AUSRICHTUNG DER BEFESTIGUNGSKLAMMERN
Legen sie eine der Klammern wie in der Abbildung angezeigt im Abstand von 18cm vom Ende der Bleistiftlinie auf
die Werkbank, und vergewissern Sie sich, dass die Bohrungen in der Mitte der Klammer auf der Bleistiftlinie
liegen. Befestigen Sie die Klammer mit zwei der mitgelieferten kurzen Schrauben "
" auf der Werkbank.
Befestigen Sie die verbleibenden Klammern mit jeweils einem Abstand von 43.5 cm genau auf der Linie. Über-
prüfen Sie, dass alle Klammern korrekt ausgerichtet sind und entfernen Sie gegebenenfalls falsch ausgerichtete
Klammern, um sie anschließend etwas verschoben von der ursprünglichen Position an neuen Schraublöchern
erneut anzubringen.
x 2
G Example:
Evolution E2 160, 4 base fixing brackets
43.5 cm
43.5 cm
43.5 cm
18 cm
Evolution E2 160cm
