3.1
Aufstellung
3.1

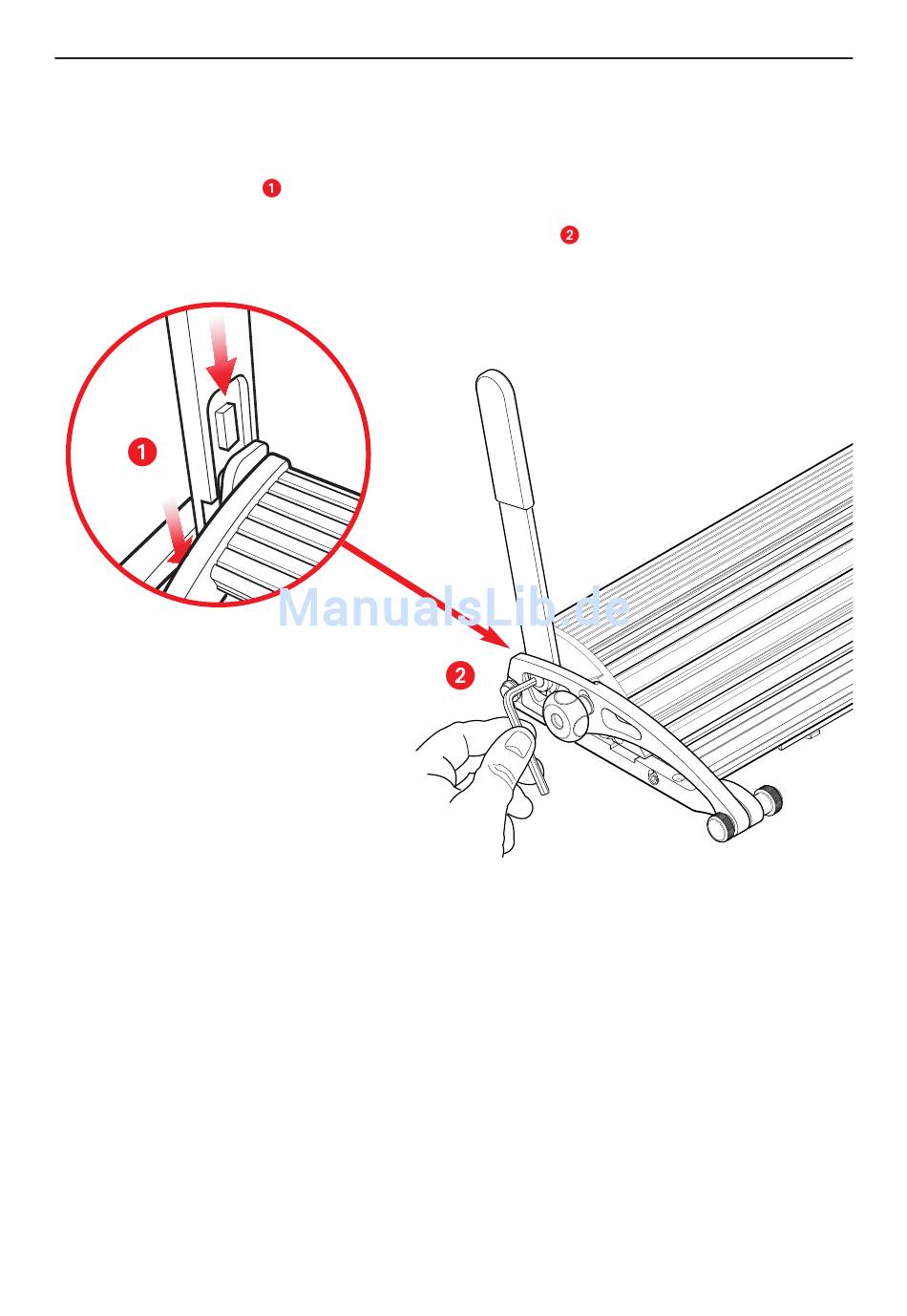

ANBRINGUNG DER HEBEGRIFFE
Bringen Sie die Hebe- und Haltegriffe an den beiden Enden der Schneideschiene an. Richten Sie den
gespanten Abschnitt des Griffs zur Mitte der Evolution-Schneideschiene aus und führen Sie ihn in dem
angezeigten Winkel ein (Abb.
). Wenn der Griff korrekt positioniert ist, richten Sie ihn so aus, dass das
Rechteck am Griff in die entsprechende Aussparung der angrenzenden schwarzen Stahlkomponente des
Geräts eingepasst werden kann. Ziehen Sie die Befestigungsschraube "
" mithilfe des mitgelieferten
5-mm-Innensechskant-Schraubenschlüssels an.
ÜBERPRÜFUNG UND KORREKTUR DER AUSRICHTUNG DER SCHNITTFUGE
Die Evolution-Schneideschiene wurde mithilfe eines lasergesteuerten Instruments auf eine Genauigkeit von
1:15 000 auf die gesamte Länge ausgerichtet. Daher ist es angebracht, die Schnittfuge im Aluminiumsockel zu
korrigieren und an die Geradigkeit der Schneideschiene anzupassen. Nutzen Sie hierfür die Sockel-
Befestigungsklammern.
Der hintere Rand der Schnittfuge im Sockel der Evolution-Schneideschiene sollte exakt parallel zum Rand der
Schneideschiene verlaufen, damit das Schneidemesser im Schneidkopf auf ganzer Länge schneiden kann, ohne
an einen der Ränder der Schnittfuge zu geraten.
