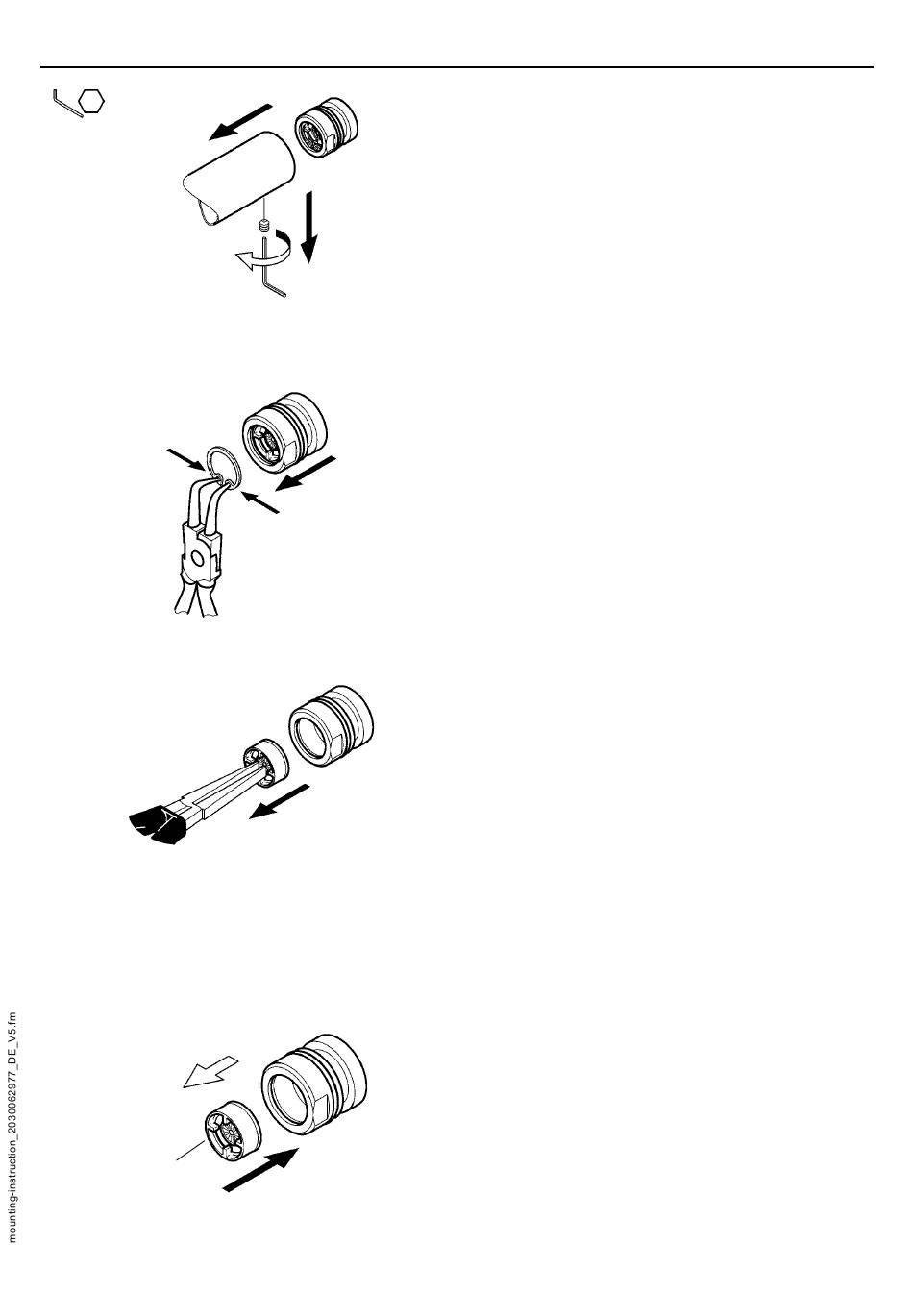

19. Durchflussmengenregler wechseln
19.2
3 mm
b
a
19.1 Den Gewindestift im Auslauf mit
19.2 Den Wandarm mit dem Kopfstück
19.1
19.3 Den Sicherungsring mit einer
19.4 Den Durchflussmengenregler mit
☞
19.5 Den Durchflussmengenregler
19.6 Der Zusammenbau erfolgt in
- 15 -
einem Innensechskant-Schlüssel
lösen.
vom Anschlussstutzen abziehen.
entsprechenden Zange für
Sicherungsringe innen entfernen.
einer Flachzange herausziehen.
Wichtig!
Auf die Einbaulage des Durchfluss-
mengenreglers achten. Die
Verstrebung muss zum Auslauf
zeigen.
einsetzen und mit dem
Sicherungsring sichern.
a: Verstrebung
b: Fließrichtung
umgekehrter Reihenfolge.
