KWC HWTE0001 Montage- Und Betriebsanleitung
Verwandte Anleitungen für KWC HWTE0001
Inhaltszusammenfassung für KWC HWTE0001

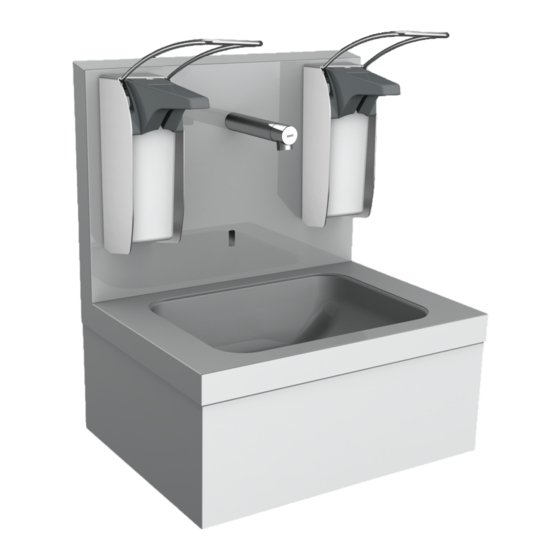

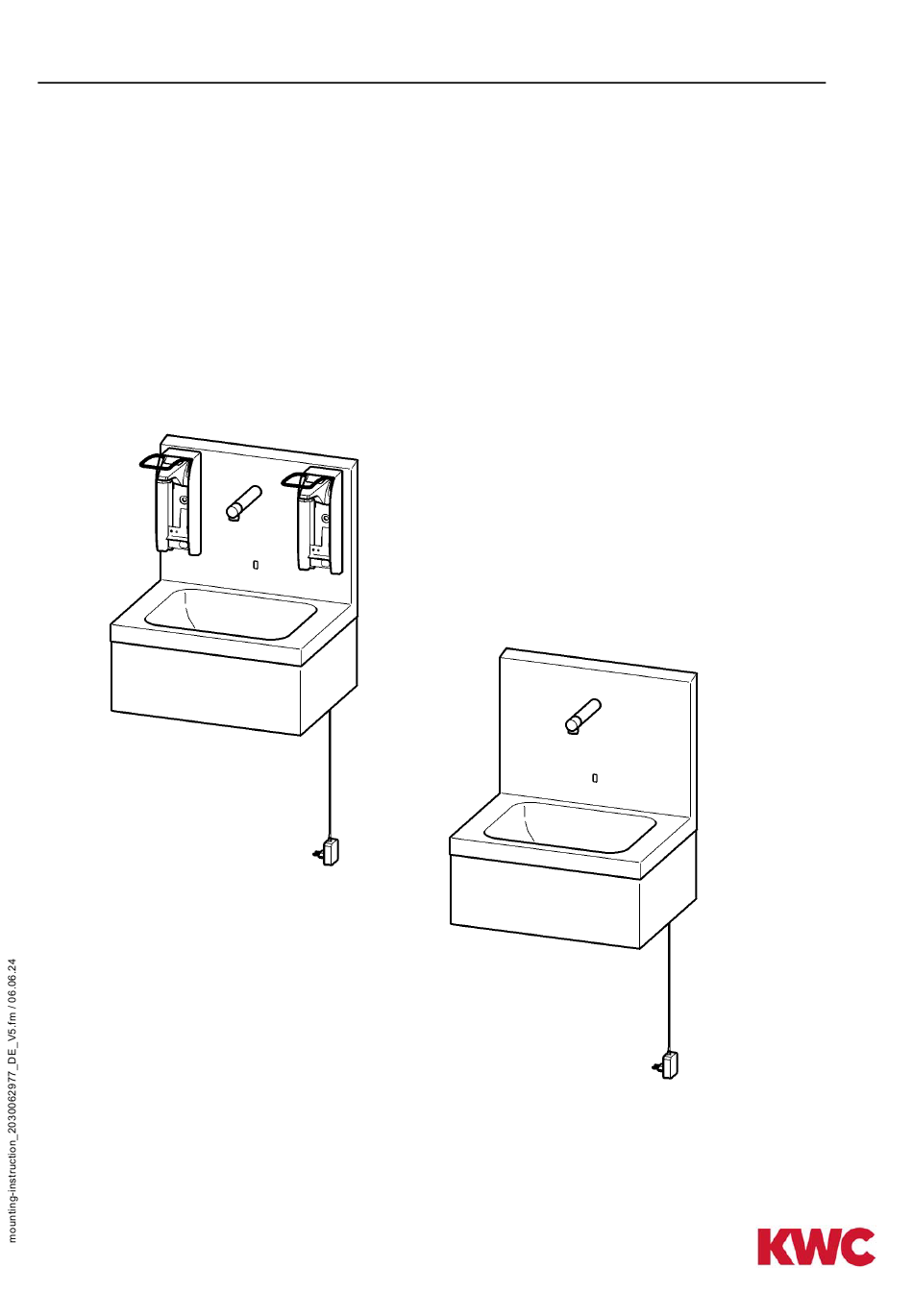

- Seite 1 Montage- und Betriebsanleitung Hygienewaschplatz für Wandmontage Best.-Nr.: 2030062338 HWTE0001 Best.-Nr.: 2030068421...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Abkürzungen und Einheiten ......3 Zeichenerklärung ........3 Gewährleistung. -
Seite 3: Abkürzungen Und Einheiten
Abkürzungen und Einheiten Residual Current Protective Device, Fehlerstromschutzschalter Best.-Nr. Aquarotter-Bestellnummer Umrechnung 1 mm = 0,03937 Zoll 1 Zoll = 25,4 mm Alle Längenangaben in Grafiken sind in mm angegeben. Zeichenerklärung Warnung! Nichtbeachtung kann Lebensgefahr oder Körperverletzung bewirken. Achtung! Nichtbeachtung kann Sachschäden bewirken. ☞... -
Seite 4: Wichtige Hinweise
Wichtige Hinweise • Montage, Inbetriebnahme und Wartung nur durch den Fachmann nach mitgelieferter Anleitung entsprechend den gesetzlichen Vorschriften und den anerkannten Regeln der Technik. • Die technischen Anschlussbedingungen der örtlichen Wasser- und Energiever- sorgungsunternehmen einhalten. • Die Installation entsprechend den örtlichen Gegebenheiten, einschlägigen Vorschriften (z. -
Seite 5: Lieferumfang
Lieferumfang HWTE0001 komplett vormontiert 1× 3× 1× 3× 4× 4× 2030068421 komplett vormontiert 1× 3× 1× 3× 4× 4× - 5 -... -
Seite 6: Maße
Maße HWTE0001 2030068421 - 6 -... -
Seite 7: Installationsbeispiel
Installationsbeispiel - 7 -... -
Seite 8: Montage
10. Montage Warnung! • Den Elektroanschluss mit einem Fehlerstromschutzschalter (RCD) für einen maximalen Nennfehlerstrom von 30 mA absichern. • Den Hygienewaschplatz am Erdungsbolzen mit dem Potenzialausgleich verbinden. Nichtbeachtung kann Lebensgefahr oder Sachschäden bewirken, z. B. durch elektrischen Schlag oder Feuer. ☞... - Seite 9 10.4 Die Einhängeleiste anschrauben. 10.5 Vor der Montage des Hygienewasch- platzes die Revisionsklappe öffnen. 10.6 Den Hygienewaschplatz einhängen. 10.7 Die weiteren Bohrungen markieren. 10.8 Den Hygienewaschplatz abnehmen. 10.9 Entsprechend den Markierungen bohren. 10.10 Die Dübel einsetzen. - 9 -...
- Seite 10 10.11 Die Schutzfolie vom Gehäuse abziehen. 10.12 Das Gehäuse z. B. mit Chromol versiegeln (nicht Lieferumfang, siehe Kapitel 21., Zubehör). 10.13 Den Hygienewaschplatz einhängen. 10.14 Den Hygienewaschplatz anschrauben. 10.15 Die Revisionsklappe schließen. 10.16 Die Anschlussschläuche (bauseits stellen) montieren. 10.17 Den Siphon (bauseits stellen) montieren.
-
Seite 11: Funktion
11. Funktion 11.1 Die Hand dem Sensor (c) am Waschplatz nähern. • Das Wasser fließt aus dem Auslauf (a). 11.2 Die Hand von dem Sensor (c) am Waschplatz entfernen. • Der Wasserfluss stoppt automatisch nach 3 s. 11.3 Den Armhebel (b) nach unten drücken. •... -
Seite 12: Hygienespülung Ein- / Ausschalten
12. Hygienespülung ein- / ausschalten ☞ Werkseitig ist die Hygienespülung so eingestellt, dass nach 24 h nach der letzten Benutzung für 30 s Wasser fließt. Die Hygienespülung kann mit der Hand oder einer der Fernbedienungen (nicht Lieferumfang, siehe Kapitel 21., Zubehör) ein- / ausgestellt werden. 12.1 Den Sensor von der Stromversorgung trennen. -
Seite 13: Armatur Ausschalten
12.4 Den Daumen vom Sensor entfernen. • Der Sensor blinkt 1× grün. ☞ 1× Bestätigung der Änderung 13. Armatur ausschalten Die Armatur kann mit der großen Fernbedienung (nicht Lieferumfang, siehe Kapitel 21., Zubehör) ausschalten werden. 14. Reinigungsabschaltung einschalten ☞ Die Reinigungsabschaltung ist werkseitig aktiviert. Die Reinigungsabschaltung kann mit einer der Fernbedienungen (nicht Liefer- umfang, siehe Kapitel... -
Seite 14: Wartung Und Pflege
17. Wartung und Pflege In Abhängigkeit von der Wasserqualität, den örtlichen Gegebenheiten und den vor Ort geltenden Bestimmungen die Armatur in regelmäßigen Abständen prüfen und warten (DIN EN 806-5). Folgende Bauteile warten: • Luftsprudler (siehe Kapitel 18.) • Durchflussmengenregler (siehe Kapitel 19.) Geeignete, die Armatur nicht angreifende, Reinigungsmittel sachgemäß... -
Seite 15: Durchflussmengenregler Wechseln
19. Durchflussmengenregler wechseln 19.1 Den Gewindestift im Auslauf mit 19.2 einem Innensechskant-Schlüssel 3 mm lösen. 19.2 Den Wandarm mit dem Kopfstück vom Anschlussstutzen abziehen. 19.1 19.3 Den Sicherungsring mit einer entsprechenden Zange für Sicherungsringe innen entfernen. 19.4 Den Durchflussmengenregler mit einer Flachzange herausziehen. -
Seite 16: Störungsbeseitigung
20. Störungsbeseitigung Störung Ursache Behebung ➯ Öffnen Wasser fließt nicht – Absperreinrichtung geschlossen ➯ Wiederherstellen – Spannungsversorgung unter- brochen ➯ Wiederherstellen – Wasserzufuhr unterbrochen ➯ Wechseln – Sensor defekt ➯ Wechseln – Magnetventil defekt ➯ Wechseln Wasser fließt ständig – Magnetventil defekt ➯... -
Seite 17: Ersatzteile
21. Ersatzteile Bezeichnung Best.-Nr. 1 Luftsprudler mit Spezialschlüssel..2000105959 2 Kopfstück komplett mit Luftsprudler....2000105485 3 Brausearm 165 mm ....2000109150 4 Durchflussmengenregler 0,10 l/s (VPE 10 Stück) . - Seite 18 Notizen - 18 -...
