ecue Lighting Control Engine 3+ Bedienungsanleitung Seite 9

Lighting Control Engine 3 (fx)+ — Bedienungsanleitung

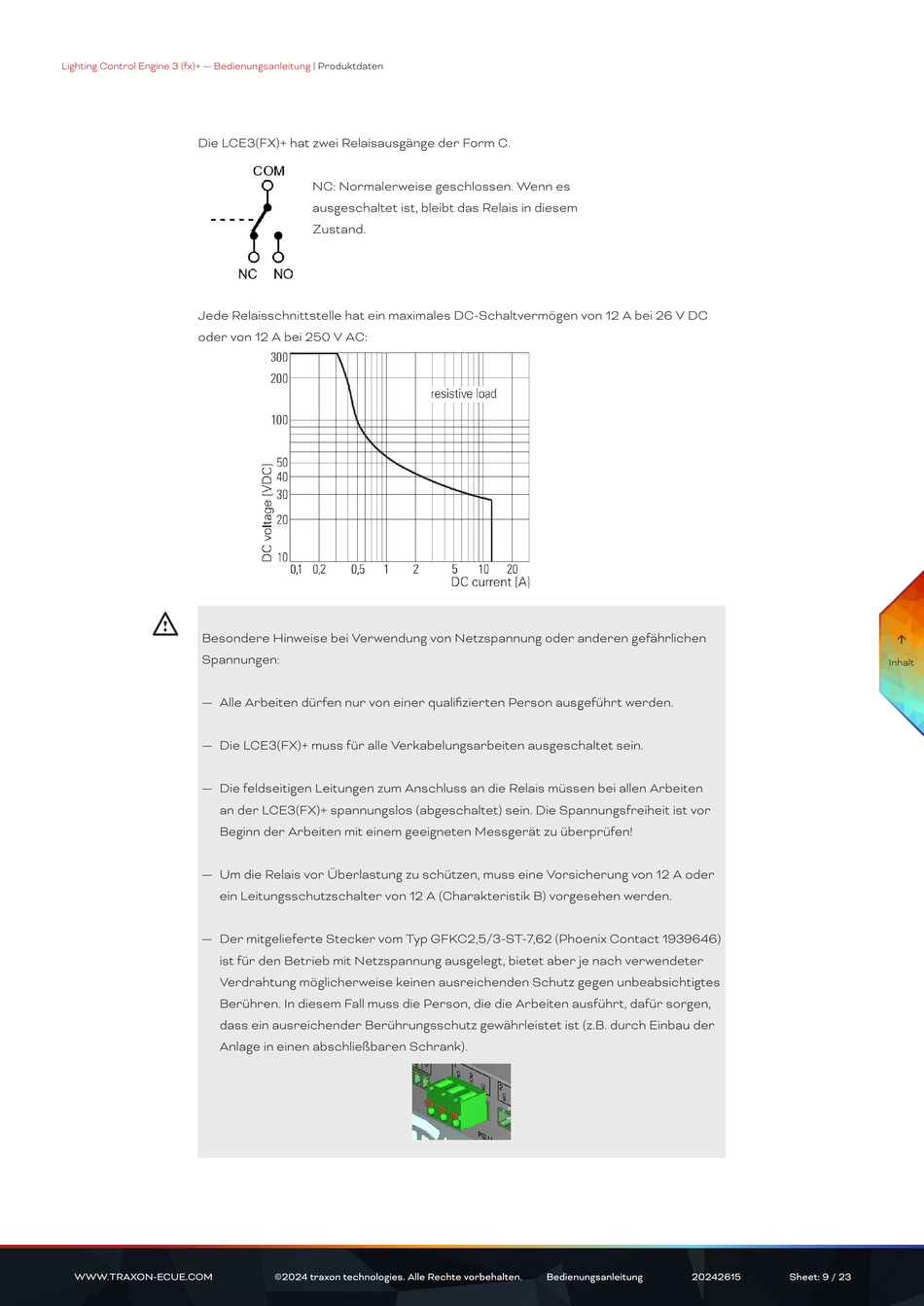

Die LCE3(FX)+ hat zwei Relaisausgänge der Form C.
Jede Relaisschnittstelle hat ein maximales DC-Schaltvermögen von 12 A bei 26 V DC
oder von 12 A bei 250 V AC:
!
Besondere Hinweise bei Verwendung von Netzspannung oder anderen gefährlichen
Spannungen:
— Alle Arbeiten dürfen nur von einer qualifizierten Person ausgeführt werden.
— Die LCE3(FX)+ muss für alle Verkabelungsarbeiten ausgeschaltet sein.
— Die feldseitigen Leitungen zum Anschluss an die Relais müssen bei allen Arbeiten
an der LCE3(FX)+ spannungslos (abgeschaltet) sein. Die Spannungsfreiheit ist vor
Beginn der Arbeiten mit einem geeigneten Messgerät zu überprüfen!
— Um die Relais vor Überlastung zu schützen, muss eine Vorsicherung von 12 A oder
ein Leitungsschutzschalter von 12 A (Charakteristik B) vorgesehen werden.
— Der mitgelieferte Stecker vom Typ GFKC2,5/3-ST-7,62 (Phoenix Contact 1939646)
ist für den Betrieb mit Netzspannung ausgelegt, bietet aber je nach verwendeter
Verdrahtung möglicherweise keinen ausreichenden Schutz gegen unbeabsichtigtes
Berühren. In diesem Fall muss die Person, die die Arbeiten ausführt, dafür sorgen,
dass ein ausreichender Berührungsschutz gewährleistet ist (z.B. durch Einbau der
Anlage in einen abschließbaren Schrank).
WWW.TRAXON-ECUE.COM
| Produktdaten
NC: Normalerweise geschlossen. Wenn es
ausgeschaltet ist, bleibt das Relais in diesem
Zustand.
©2024 traxon technologies. Alle Rechte vorbehalten. Bedienungsanleitung 20242615

Inhalt
Sheet: 9 / 23
