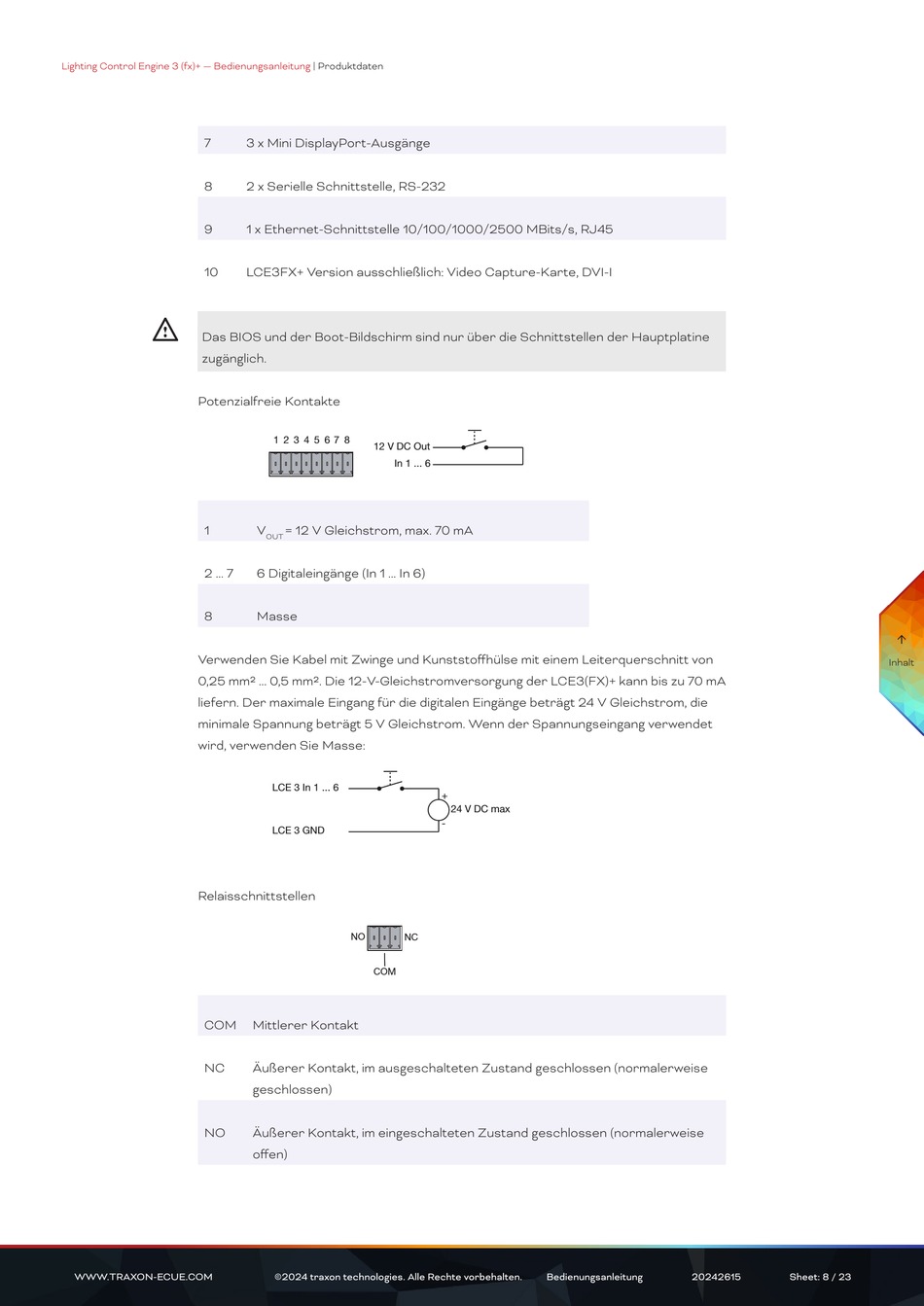

Lighting Control Engine 3 (fx)+ — Bedienungsanleitung
7
8
9
10
!
Das BIOS und der Boot-Bildschirm sind nur über die Schnittstellen der Hauptplatine
zugänglich.

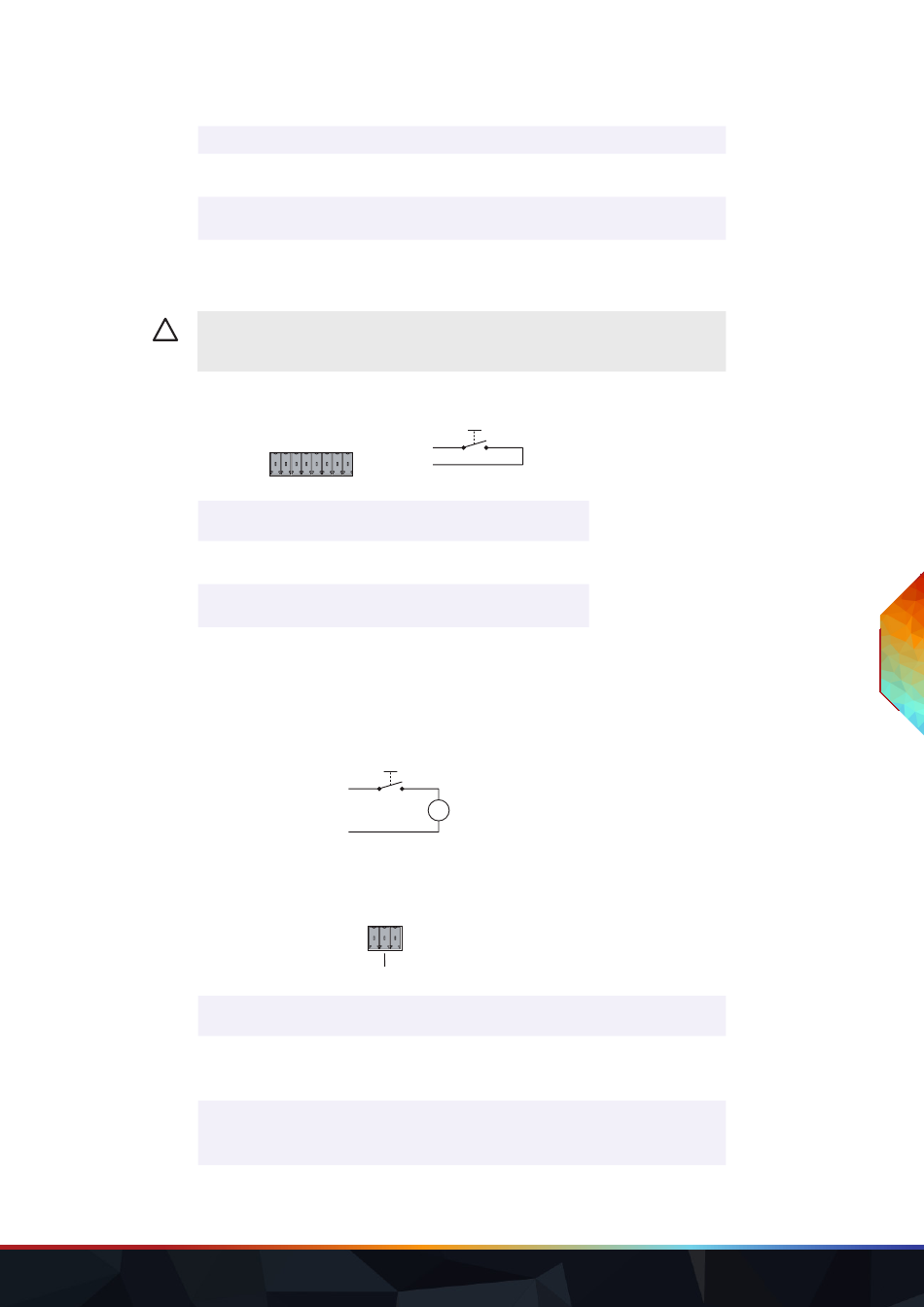

Potenzialfreie Kontakte
1
2 ... 7
8
Verwenden Sie Kabel mit Zwinge und Kunststoffhülse mit einem Leiterquerschnitt von
0,25 mm² ... 0,5 mm². Die 12-V-Gleichstromversorgung der LCE3(FX)+ kann bis zu 70 mA
liefern. Der maximale Eingang für die digitalen Eingänge beträgt 24 V Gleichstrom, die
minimale Spannung beträgt 5 V Gleichstrom. Wenn der Spannungseingang verwendet
wird, verwenden Sie Masse:
Relaisschnittstellen
COM
NC
NO
WWW.TRAXON-ECUE.COM
| Produktdaten
3 x Mini DisplayPort-Ausgänge
2 x Serielle Schnittstelle, RS-232
1 x Ethernet-Schnittstelle 10/100/1000/2500 MBits/s, RJ45
LCE3FX+ Version ausschließlich: Video Capture-Karte, DVI-I
1 2 3 4 5 6 7 8
12 V DC Out
In 1 ... 6
V = 12 V Gleichstrom, max. 70 mA
OUT
6 Digitaleingänge (In 1 ... In 6)
Masse
LCE 3 In 1 ... 6
LCE 3 GND
NO
NC
COM
Mittlerer Kontakt
Äußerer Kontakt, im ausgeschalteten Zustand geschlossen (normalerweise
geschlossen)
Äußerer Kontakt, im eingeschalteten Zustand geschlossen (normalerweise
offen)
©2024 traxon technologies. Alle Rechte vorbehalten.
+
24 V DC max
-
Bedienungsanleitung 20242615 Sheet: 8 / 23

