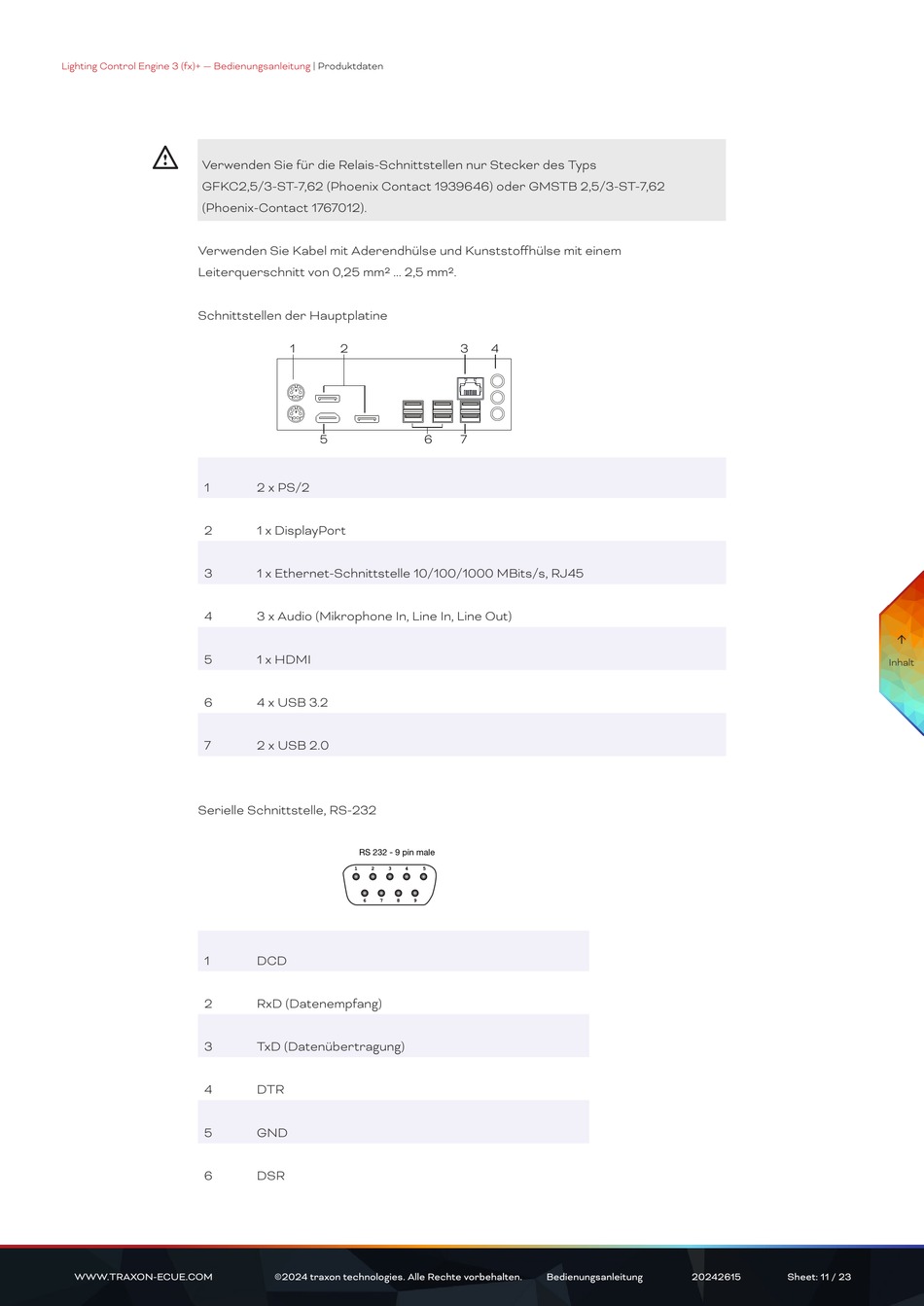

Lighting Control Engine 3 (fx)+ — Bedienungsanleitung
!
Verwenden Sie für die Relais-Schnittstellen nur Stecker des Typs
GFKC2,5/3-ST-7,62 (Phoenix Contact 1939646) oder GMSTB 2,5/3-ST-7,62
(Phoenix-Contact 1767012).
Verwenden Sie Kabel mit Aderendhülse und Kunststoffhülse mit einem
Leiterquerschnitt von 0,25 mm² ... 2,5 mm².
Schnittstellen der Hauptplatine
1
2
3
4
5
6
7
Serielle Schnittstelle, RS-232
1
2
3
4
5
6
WWW.TRAXON-ECUE.COM
| Produktdaten
1 2
5 6
2 x PS/2
1 x DisplayPort
1 x Ethernet-Schnittstelle 10/100/1000 MBits/s, RJ45
3 x Audio (Mikrophone In, Line In, Line Out)
1 x HDMI
4 x USB 3.2
2 x USB 2.0
RS 232 - 9 pin male
1 2 3 4 5
6 7 8 9
DCD
RxD (Datenempfang)
TxD (Datenübertragung)
DTR
GND
DSR
©2024 traxon technologies. Alle Rechte vorbehalten.
3 4
7
