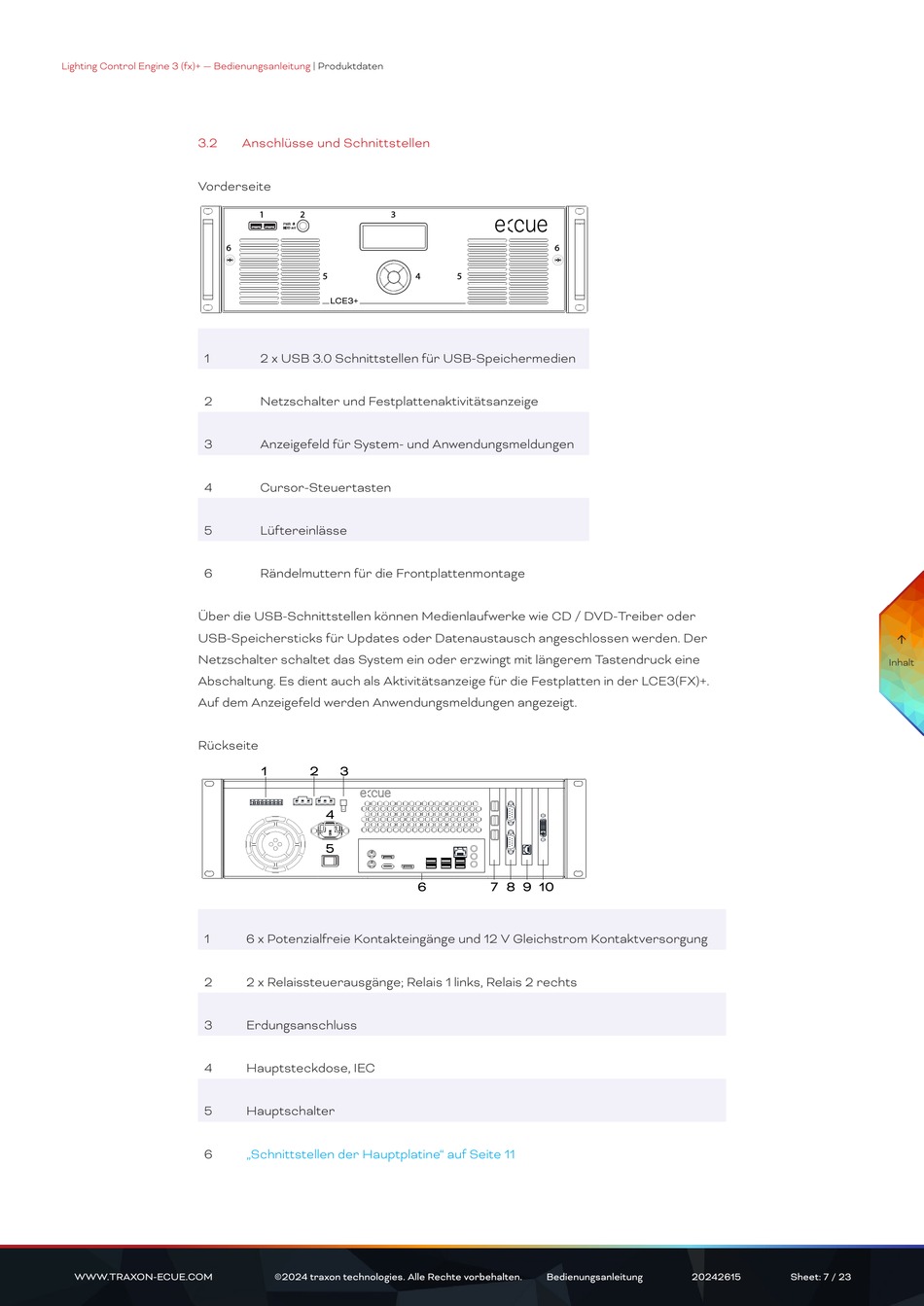

3.2
Vorderseite
6
1
2
3
4
5
6
Über die USB-Schnittstellen können Medienlaufwerke wie CD / DVD-Treiber oder
USB-Speichersticks für Updates oder Datenaustausch angeschlossen werden. Der
Netzschalter schaltet das System ein oder erzwingt mit längerem Tastendruck eine
Abschaltung. Es dient auch als Aktivitätsanzeige für die Festplatten in der LCE3(FX)+.
Auf dem Anzeigefeld werden Anwendungsmeldungen angezeigt.
Rückseite
1
2
3
4
5
6
WWW.TRAXON-ECUE.COM
| Produktdaten
Anschlüsse und Schnittstellen
1 2 3
5 4
LCE3+
2 x USB 3.0 Schnittstellen für USB-Speichermedien
Netzschalter und Festplattenaktivitätsanzeige
Anzeigefeld für System- und Anwendungsmeldungen
Cursor-Steuertasten
Lüftereinlässe
Rändelmuttern für die Frontplattenmontage
1 2 3
4
5
6 x Potenzialfreie Kontakteingänge und 12 V Gleichstrom Kontaktversorgung
2 x Relaissteuerausgänge; Relais 1 links, Relais 2 rechts
Erdungsanschluss
Hauptsteckdose, IEC
Hauptschalter
„Schnittstellen der Hauptplatine" auf Seite 11
