2.5.2 Anschlussmaße mit Zubehör CS 10

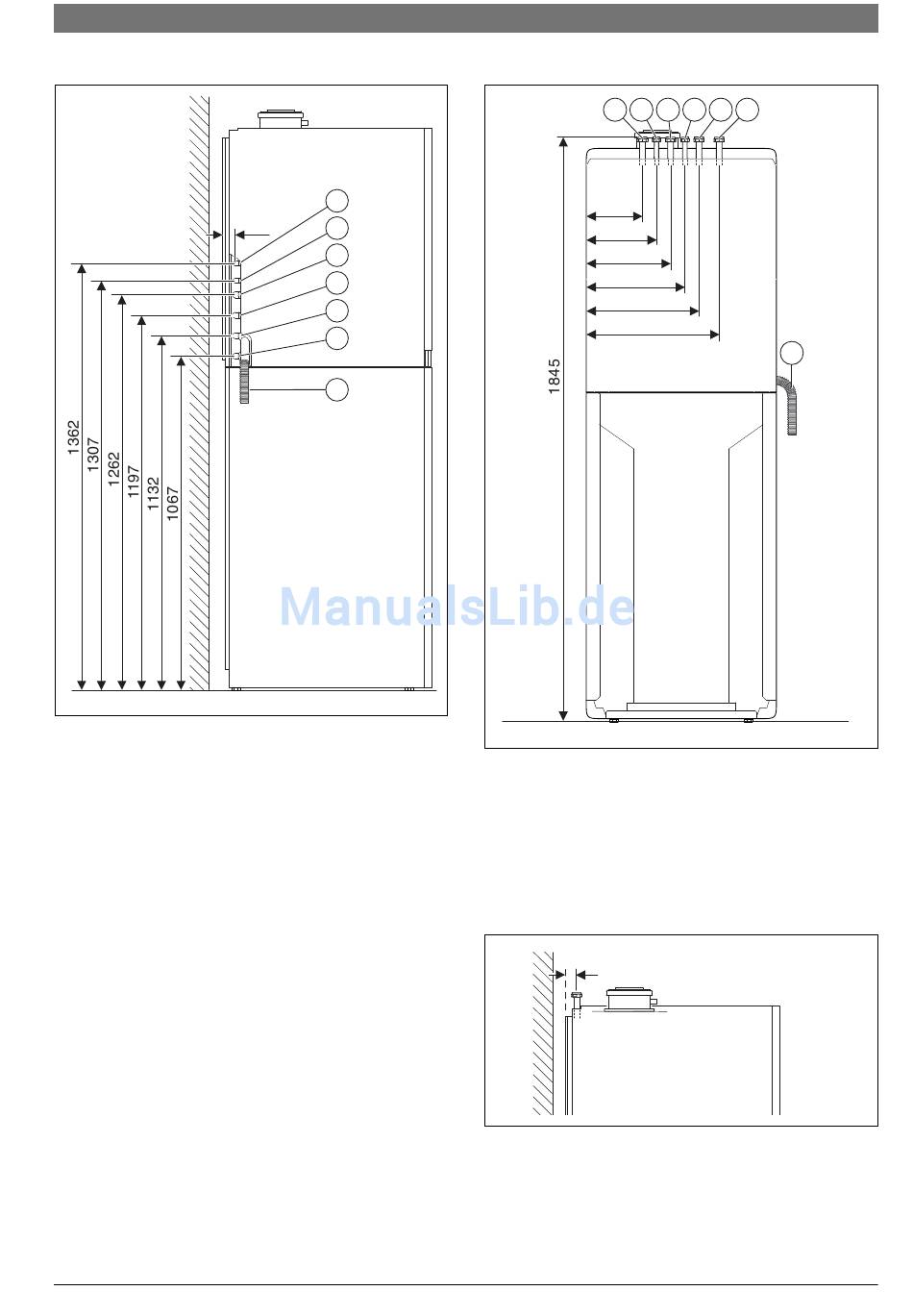

Bild 4 Anschlussmaße des Zubehörs CS 10 (Maße in mm)
Legende zu Bild 4:
[1] Zirkulation G½
[2] Gas G½
[3] Kaltwasser G¾
[4] Heizungsvorlauf G¾
[5] Heizungsrücklauf G¾
[6] Warmwasser G¾
[7] Ableitung vom Kondensat
CerapurModul 9000i – 6720848132 (2015/07)
1
52
2
3
4
5
6
7
0 010 004 718-001
2.5.3 Anschlussmaße mit Zubehör CS 11
1 2 3 4 5 6
180
224
268
312
365
420
Bild 5 Anschlussmaße des Zubehörs CS 11 (Maße in mm)
Legende zu Bild 5:
[1] Zirkulation G½
[2] Kaltwasser G¾
[3] Heizungsrücklauf G¾
[4] Gas G½
[5] Warmwasser G¾
[6] Heizungsvorlauf G¾
[7] Ableitung vom Kondensat
45
Bild 6 Anschlussmaße des Zubehörs CS 11 (Maße in mm)
Angaben zum Produkt
7
0 010 007 586-001
0 010 007 591-001
9
