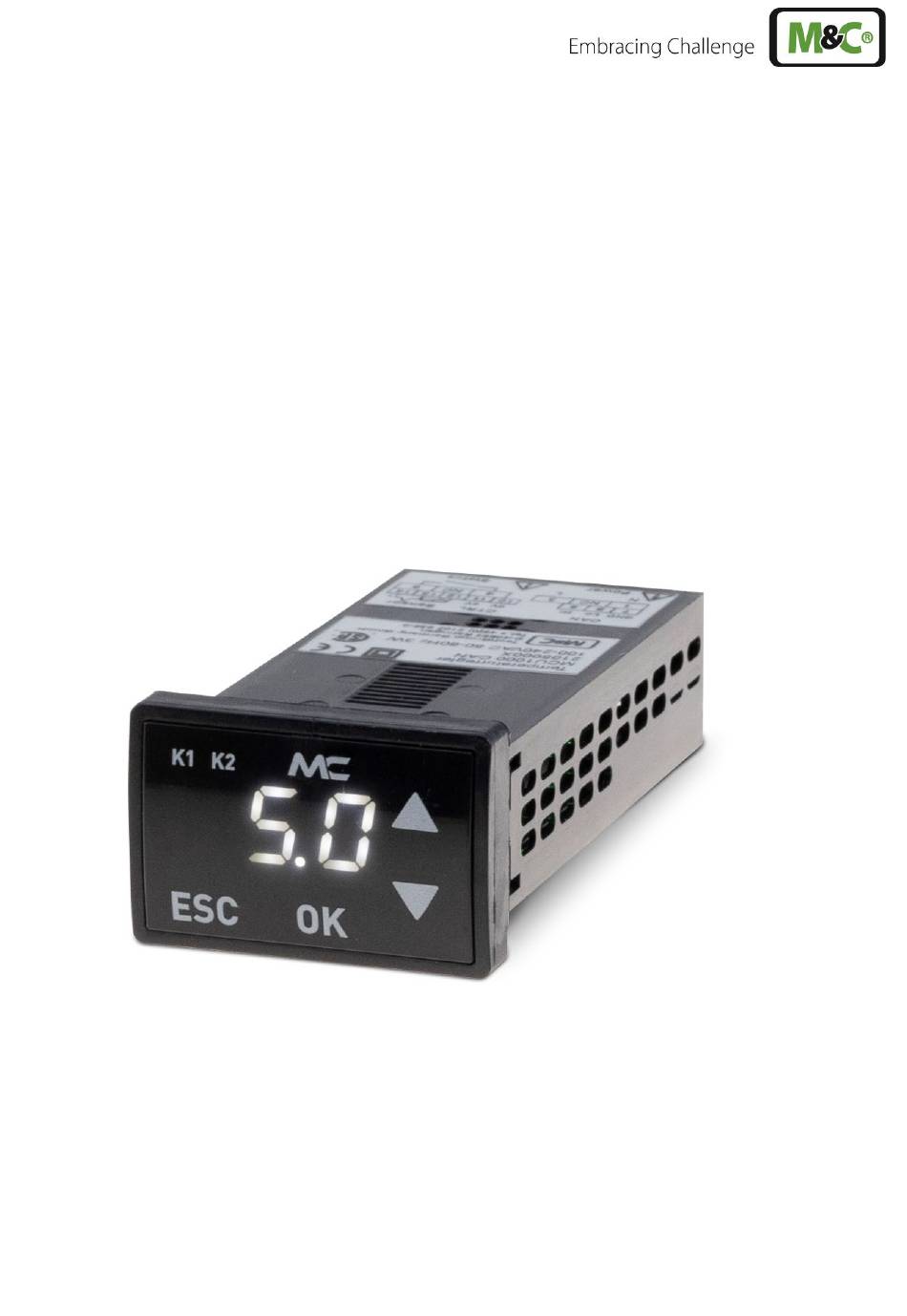

- Seite 1 Elektronischer Temperaturregler MCU 1000, MCU 1000 CAN Betriebsanleitung Version 1.01.00...
- Seite 2 Diese Bedienungsanleitung erhebt keinen Anspruch auf Vollständigkeit und kann technischen Änderungen unterliegen. © 06/2024 M&C TechGroup Germany GmbH. Reproduktion dieses Dokumentes oder seines Inhaltes ist nicht gestattet und bedarf der ausdrücklichen Genehmigung durch M&C. Version: 1.01.00 MCU 1000 | 1.01.00 www.mc-techgroup.com...
-
Seite 3: Inhaltsverzeichnis
Installation des MCU in einer Frontplatte ......................... 12 Abbildung 6 Elektrische Anschlüsse auf der Geräterückseite: MCU 1000 .................. 13 Abbildung 7 Elektrische Anschlüsse auf der Geräterückseite: MCU 1000 CAN ..............13 Abbildung 8 Gerät entsperren ....................................14 Abbildung 9 Sollwertansicht ....................................15 Abbildung 10 Sollwert einstellen ................................... -
Seite 4: Allgemeine Hinweise
Es werden die Anforderungen der RoHS2 – Richtlinie zur Beschränkung gefährlicher Stoffe 2011/65/EU („Restriction of Hazardous Substances 2“-Richtlinie) und deren Ergänzungen erfüllt. Konformitätserklärung Die EU –Konformitätserklärung steht auf der M&C – Homepage zum Download zur Verfügung oder kann direkt bei M&C angefordert werden. MCU 1000 | 1.01.00 www.mc-techgroup.com... -
Seite 5: Sicherheitshinweise
Beachtung der einschlägigen Bestimmungen auszuführen. BESTIMMUNGSGEMÄßER GEBRAUCH Der MCU 1000 ist als Einbaugerät zur Messung und Regelung der Temperatur vorgesehen. Verwenden Sie das Gerät nur im zulässigen Bereich der elektrischen und umwelttechnischen Spezifikationen. Siehe Tabelle „Technische Daten“ für Details. Verwenden Sie das Gerät nicht, wenn es beschädigt ist oder sich in einem sichtbar schlechten Zustand befindet. -
Seite 6: Erforderliche Qualifikation Des Personals
Dies sind Personen, die mit der Aufstellung, der Inbetriebnahme, der Wartung sowie dem Betrieb des Produktes vertraut sind und über die notwendigen Qualifikationen durch Ausbildung oder Unterweisung verfügen. Elektrische Spannung! Schützen Sie sich vor Kontakten mit unzulässig hohen elektrischen Spannungen. MCU 1000 | 1.01.00 www.mc-techgroup.com... -
Seite 7: Einführung
EINFÜHRUNG Der MCU 1000 wird zur einfachen Temperaturregelung eingesetzt. Er hat eine kompakte Bauform und ist für den Frontplatteneinbau geeignet. Der MCU 1000 CAN ist mit einem CAN-Bus ausgestattet. ANWENDUNG Der MCU 1000 ist ein Einbaugerät zur Temperaturregelung von Gaskühlern und Heizungen. Der MCU 1000 kann in Frontplatten von Gaskühlgeräten und Heizgeräten eingebaut werden. - Seite 8 Gehäuse Gehäuseversion Fronteinbaugehäuse nach DIN 43700, 45 x 22,5 mm Montageabstand 15 mm horizontal, 10 mm vertikal Gehäuse-Werkstoff Polyamid PA6 Abmessungen (B x H x T) 49 x 32 x 99.5 mm Gewicht 80 g MCU 1000 | 1.01.00 www.mc-techgroup.com...
-
Seite 9: Beschreibung
Temperatur und die Geräteauslastung überwacht oder die Einstellungen angepasst werden. Der Temperaturregler hat keinen Schutzleiteranschluss. Die MCU 1000 hat eine Gehäuseschutzart von IP 20. Für einen höheren Gehäuseschutz sollte der Temperaturregler in ein zusätzliches Gerätegehäuse eingebaut werden. ①... -
Seite 10: Warenempfang Und Lagerung
Die Lagerung des Reglers sollte in einem geschützten frostfreien Raum erfolgen! Hinweis 13.1 TYPENSCHILD UND SERIENNUMMER Das Typenschild mit der Seriennummer befindet sich auf der oberen Seite des Geräts. Abbildung 2 Typenschild des MCU 1000 Abbildung 3 Typenschild des MCU 1000 CAN MCU 1000 | 1.01.00 www.mc-techgroup.com... -
Seite 11: Abmessungen
15 mm horizontal und 10 mm vertikal. Hinweis Der Regler ist für den Schalttafeleinbau vorgesehen. Für die Montage des Gerätes sind folgende Ausschnittmaße erforderlich: Breite 45 mm mit +0,6 mm Toleranz, Höhe 22,2 mm mit +0,3 mm Toleranz. www.mc-techgroup.com MCU 1000 | 1.01.00... -
Seite 12: Einbau Des Temperaturreglers
Abbildung 5 Installation des MCU in einer Frontplatte BELÜFTUNGSANFORDERUNGEN Um eine ausreichende Belüftung der MCU 1000 zu gewährleisten, sind Mindestabstände zwischen den Schalttafelausschnitten einzuhalten. Der Mindestabstand zwischen den Schalttafelausschnitten für die Dicht-an- Dicht-Montage beträgt 15 mm horizontal und 10 mm vertikal. -
Seite 13: Elektrischer Anschluss
Der elektrische Anschluss erfolgt an den Schraubklemmen auf der Gehäuserückseite. Abbildung 6 Elektrische Anschlüsse auf der Geräterückseite: MCU 1000 Abbildung 7 Elektrische Anschlüsse auf der Geräterückseite: MCU 1000 CAN Relais An das Relais darf Netzspannung angelegt werden. Der Benutzer ist dafür verantwortlich, dass der maximale Strom nicht überschritten wird. -
Seite 14: Inbetriebnahme
INBETRIEBNAHME Der MCU 1000 wird über 4 Tasten (OK, ESC, 2 x Pfeiltasten) und eine 3-stellige 7-Segment Anzeige bedient. Im Grundzustand zeigt die Anzeige die aktuelle Temperatur in °C an. 1. An den Klemmen 12 und 13 den Pt100-Temperaturfühler anschließen. An die Klemmen des Regelausgangs, Klemmen 10 und 11, den Stelleingang anschließen. -
Seite 15: Bedienung Des Gerätes
Während des Antippens der OK- Taste wird der eingestellte Sollwert angezeigt. Werkseitig ist der Sollwert auf „5.00“ eingestellt. Nach dem Loslassen springt die Anzeige sofort zurück auf die Temperaturansicht. Der Sollwert ist nur während des Antippens sichtbar. Temperatur Ansicht Springt beim Loslassen sofort zurück Antippen Sollwert Ansicht Abbildung 9 Sollwertansicht www.mc-techgroup.com MCU 1000 | 1.01.00... -
Seite 16: Änderung Des Sollwerts
3. Drücken Sie die OK-Taste, um die Auswahl zu bestätigen oder drücken Sie ESC, um abzubrechen und das Konfigurationsmenü ohne Auswahl zu verlassen. 4. Verwenden Sie die Auf- und Ab-Tasten, um den gewünschten Wert zu wählen. 5. Bestätigen Sie den Wert durch Drücken der OK-Taste. MCU 1000 | 1.01.00 www.mc-techgroup.com... -
Seite 17: Abbildung 10 Konfigurationsmenü Aufrufen Und Codes Einstellen
Zur Entsperrung des Geräts muss die PIN 017 eingegeben werden. Die PIN-Eingabe wird ca. 5 Minuten nach der letzten Tastenbedienung oder nach einem Neustart zurückgesetzt. Offset-Abgleich der Min: -20 °C Offset-Abgleich der Temperaturmessung Temperaturmessung Max. 20 °C www.mc-techgroup.com MCU 1000 | 1.01.00... - Seite 18 Temperaturalarm löst aus bei Temperaturen unterhalb 6 °C – 2 °C - (0,5 x 1 °C) = 3,5 °C, Temperaturalarm wird aufgelöst bei Temperaturen oberhalb 6 °C – 2 °C + (0,5 x 1 °C) = 4,5 °C. MCU 1000 | 1.01.00 www.mc-techgroup.com...
- Seite 19 0: Im Alarmfall schließt das Relais und wird leitend. Im betriebsbereiten Zustand wird das Relais geöffnet und wird nichtleitend. Der betriebsbereite Zustand ist nicht von dem ausgeschalteten/defekten Zustand unterscheidbar. ACHTUNG: Safety First nur bei der Standardeinstellung. www.mc-techgroup.com MCU 1000 | 1.01.00...
-
Seite 20: Funktionsprüfung
AUßERBETRIEBNAHME Für die Außerbetriebnahme sind keine besonderen Maßnahmen zu ergreifen. WARTUNG UND REPARATUR Der Regler MCU 1000 arbeitet über einen langen Zeitraum wartungsfrei. Liegt ein Defekt an dem Regler vor, Gerät zur Reparatur an M&C TechGroup einsenden. ENTSORGUNG Ist das Gerät am Ende seiner Lebensdauer angekommen, beachten Sie bitte zur fachgerechten Entsorgung die gesetzlichen Bestimmungen und ggf.
