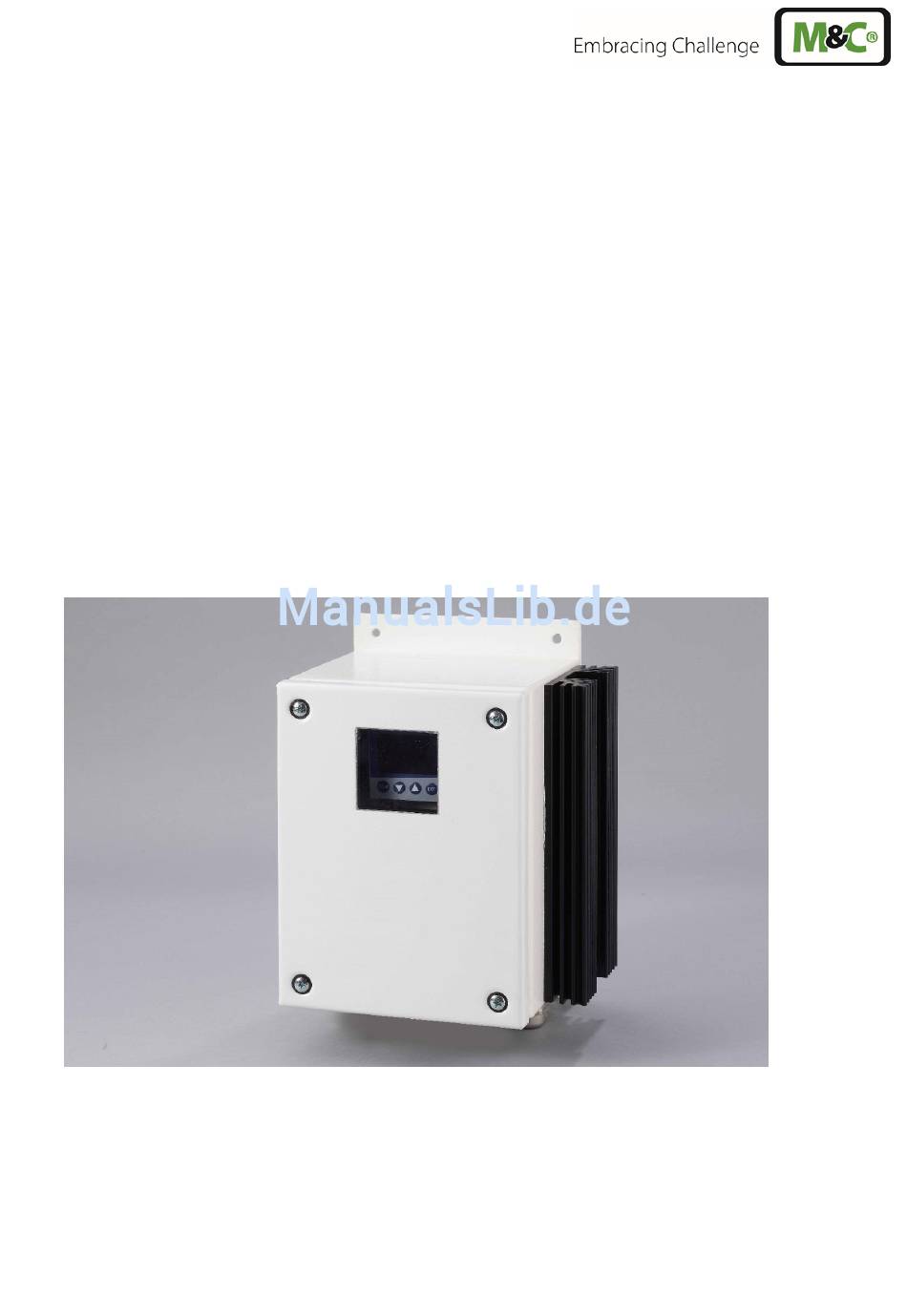

- Seite 1 Temperaturregler 70304G Betriebsanleitung Version 1.00.01...
-
Seite 2: Inhaltsverzeichnis
Inbetriebnahme Mit beheizten Fremdkomponenten ............17 16 Untertemperaturalarm und Übertemperaturbegrenzung ............17 16.1 Wiederinbetriebnahme nach Über- bzw. Untertemperaturalarm ........17 17 70304G mit mA-Ausgang ......................18 17.1 Signalart und Temperaturbereich einstellen ..............18 18 Außerbetriebnahme ........................18 19 Wartung ............................. 19 20 Ersatzteilliste .......................... - Seite 3 Diese Bedienungsanleitung erhebt keinen Anspruch auf Vollständigkeit und kann technischen Änderungen unterliegen. © 04/2016 M&C TechGroup Germany GmbH. Reproduktion dieses Do- kumentes oder seines Inhaltes ist nicht gestattet und bedarf der aus- drücklichen Genehmigung durch M&C. Version: 1.00.01 www.mc-techgroup.com Temperaturregler 70304G | 1.00.01...
-
Seite 4: Allgemeine Hinweise
Es werden die Anforderungen der EU – Richtlinie 2014/35/EU “Niederspannungsrichtlinie“ erfüllt. Die Einhaltung dieser EU – Richtlinie wurde geprüft nach DIN EN 61010. Konformitätserklärung Die EU –Konformitätserklärung steht auf der M&C – Homepage zum Download zur Verfügung oder kann direkt bei M&C angefordert werden. Temperaturregler 70304G | 1.00.01 www.mc-techgroup.com... -
Seite 5: Sicherheitshinweise
Das Gerät nur in zulässigen Temperatur- und Druckbereichen einsetzen. IP-Schutzklasse bei der Wahl des Montageortes berücksichtigen. Der Regler 70304G darf nicht in explosionsgefährdeten Bereichen betrieben werden; Installation, Wartung, Kontrolle und eventuelle Reparaturen sind nur von befugten Personen unter Be- achtung der einschlägigen Bestimmungen auszuführen. -
Seite 6: Verwendete Begriffsbestimmungen Und Signalzeichen
Maße aufmerksam gemacht werden soll. FACHPERSONAL Dies sind Personen, die mit der Aufstellung, der Inbetriebnahme, der Wartung sowie dem Betrieb des Produktes vertraut sind und über die notwendigen Qualifikationen durch Ausbildung oder Unterwei- sung verfügen. Temperaturregler 70304G | 1.00.01 www.mc-techgroup.com... -
Seite 7: Einleitung
EINLEITUNG Der kompakte mikroprozessorgesteuerte Temperaturregler Typ 70304G dient in erster Linie zur Rege- lung und Überwachung von beheizten M&C-Komponenten, bei denen kein Regler im Lieferumfang ent- halten ist. Wenn der Regler in Verbindung mit einer M&C-Komponente bestellt wird, ist er speziell für diese parametriert und vorprogrammiert. -
Seite 8: Beschreibung
1...6 (Anzeige leuchtet = ein) - Rampen-/Programmfunktion aktiv - Handbetrieb aktiv 16-Segment-Anzeige für die Einheit °C Sollwert oder °F vierstellig, grün; Kommastelle; werkseitig °C konfigurierbar; dient auch zur Bedienerführung (Anzeige von Parameter- und Ebenensymbolen) Abbildung 1 Anzeige-/Bedienelemente Temperaturregler 70304G | 1.00.01 www.mc-techgroup.com... -
Seite 9: Abmessungen Und Montage

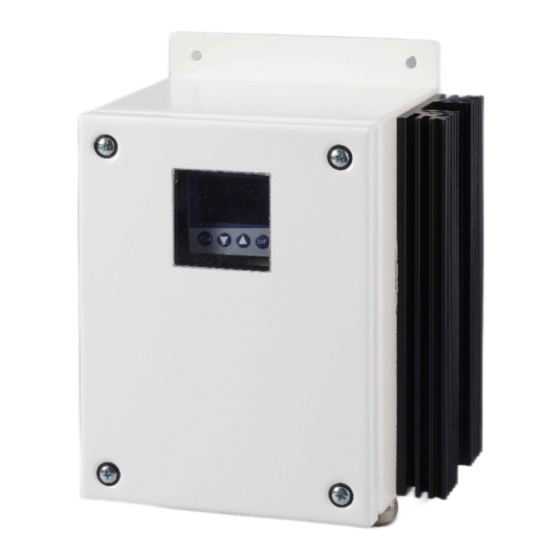

ABMESSUNGEN UND MONTAGE Der Regler Typ 70304G (Art.Nr.01 B 8451 (230V) oder 01B8451a (115V)) setzt sich zusammen aus Reglereinschub Typ 70304 (Art.Nr.01B8401) und einem 15A Solid-State-Relais. Diese bilden eine fer- tige Regeleinheit in einem Wandmontagegehäuse aus lackiertem Stahlblech mit angeschraubtem Kühl- block. -
Seite 10: Technische Daten
Standards und Vorschriften zu beachten. Der Versorgungs- H I N W E I S ! stromkreis des Gerätes muss mit einer Sicherung von 16A ver- sehen werden (Überstromschutz); die elektrischen Angaben kön- nen Sie den technischen Daten entnehmen. Temperaturregler 70304G | 1.00.01 www.mc-techgroup.com... -
Seite 11: Anschluss Des Temperaturfühlers
Frontplatte sichtbaren Schrauben gelöst werden. An der Unterseite des Gehäuses befinden sich vier PG 13,5-Verschraubungen, durch welche die Anschlusskabel entsprechend der Abbildung 3 hin- durchgeführt werden. Abbildung 3 zeigt den elektrischen Anschlussplan für den Regler 70304G. Abbildung 3 Elektrischer Anschlussplan 11.1 ANSCHLUSS DES TEMPERATURFÜHLERS... -
Seite 12: Prinzip Der Bedienung
Fühlertyp Lin, Werkseinstellung = 1, Pt100 1: Pt100 2: Pt500 3: Pt1000 7: NiCr-CuNi E 8: Cu-CuNi T 9: Fe-CuNi J 10: Cu-CuNi U 11: Fe-CuNi L 12: NiCr-Ni K 13: Pt10Rh-Pt S 14: Pt13Rh-Pt R 15: Pt30Rh-Pt6Rh B Temperaturregler 70304G | 1.00.01 www.mc-techgroup.com... -
Seite 13: Ändern Von Parametern
PGM drücken mit Taste den Wert von 2 auf 3 ändern die Anzeige blinkt nach ca. 2sek. und die Änderung ist dann übernommen Die Anwenderebene ist jetzt verriegelt EXIT drücken www.mc-techgroup.com Temperaturregler 70304G | 1.00.01... -
Seite 14: Menüstruktur
Lo-t Untertemperaturalarm LFun Limitkomparatorfunktion Fnct Funktion des Reglers 300 .0 rASL Rampensteilheit SenS Fühlerart Fühlertyp Exit User Exit Exit ALSE Lo-t LFun Fnct rASL SenS Abbildung 4 Menüstruktur Temperaturregler 70304G | 1.00.01 www.mc-techgroup.com... -
Seite 15: Time Out
SenS (Fühlerart) und Lin (Fühlertyp) je nach M&C-Gerät ent- sprechend einzugeben. Die restlichen Parameter sollen mit der Werkseinstellung übereinstimmen. Sollte die Heizung bereits angeschlossen sein, Gerät vor dem Ab- klemmen der Heizung spannungsfrei schalten! W A R N U N G www.mc-techgroup.com Temperaturregler 70304G | 1.00.01... -
Seite 16: Selbstoptimierung (Pid-Verhalten) Des Regelkreises
SELBSTOPTIMIERUNG (PID-VERHALTEN) DES REGELKREISES 15.2 Der Regler Typ 70304G beinhaltet die Möglichkeit der Selbstoptimierung. Für alle M&C-Komponenten ist diese bei Erstinbetriebnahme durchzuführen. Für die Selbstoptimierung des Regelkreises muss die Heizung der entsprechenden M&C-Komponente wieder an den entsprechen- den Klemmen des Reglers angeschlossen werden (siehe Abbil- H I N W E I S ! dung 3). -
Seite 17: Inbetriebnahme Mit Beheizten Fremdkomponenten
Nach Eingabe der Parameter erfolgt, wie unter 15.2 beschrieben, auch hier eine Selbstoptimierung. UNTERTEMPERATURALARM UND ÜBERTEMPERATURBEGRENZUNG Der Regler Typ 70304G ist so eingestellt und verdrahtet, dass er Relais 2 als Untertemperatur- Alarmausgang und Relais 1 als Übertemperaturbegrenzung mit Dauerabschaltung verwendet. -
Seite 18: 70304G Mit Ma-Ausgang
70304G MIT mA-AUSGANG Der Regler 70304G ist auch mit mA-Ausgang lieferbar. Dieser Ausgang ist ebenfalls konfigurierbar. Es können das Ausgangssignal und der dazugehörige Temperaturbereich eingestellt werden. SIGNALART UND TEMPERATURBEREICH EINSTELLEN 17.1 Zum Einstellen der Signalart und des Temperaturbereiches: ... -
Seite 19: Wartung
, Ausgang max. 264 V , 25A EZR0013 Schaltrelais für Regler 70304, 230V EZR0010 Schaltrelais für Regler 70304, 110V ANHANG Parametrierung von M&C-Geräten. Weiterführende Produktdokumentationen können im Internetkatalog unter: www.mc-techgroup.com eingesehen und abgerufen werden. www.mc-techgroup.com Temperaturregler 70304G | 1.00.01... - Seite 20 SenS Parametrierung für Verdünnungssonden für den US-Markt : SP2000-H/DIL..., SP2006-H/DIL…, SP2006-H280/DIL Sondenausführung PT100 PT100 Thermoelement K Thermoelement K Thermoelement J Thermoelement J 180°C 280°C 180°C 280°C 180°C 280°C ALSE Lo-t Lfun Fnct rASL SenS Temperaturregler 70304G | 1.00.01 www.mc-techgroup.com...
