SHD 652
PREMASGARD
®
D
Bedienungs- und Montageanleitung
Differenzdrucktransmitter,
incl. Montagewinkel, mit aktivem Ausgang
G
Operating Instructions, Mounting & Installation
Differential pressure transmitters,
including mounting angle, with active output
F
Notice d'instruction
Transmetteur de pression différentielle,
y compris équerre de montage, avec sortie active
r
Руководство по монтажу и обслуживанию
Преобразователь давления измерительный
дифференциальный, вкл. монтажный уголок,
с активным выходом
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
SHD 652
Werbung
Verwandte Anleitungen für S+S REGELTECHNIK PREMASGARD SHD652
Inhaltszusammenfassung für S+S REGELTECHNIK PREMASGARD SHD652

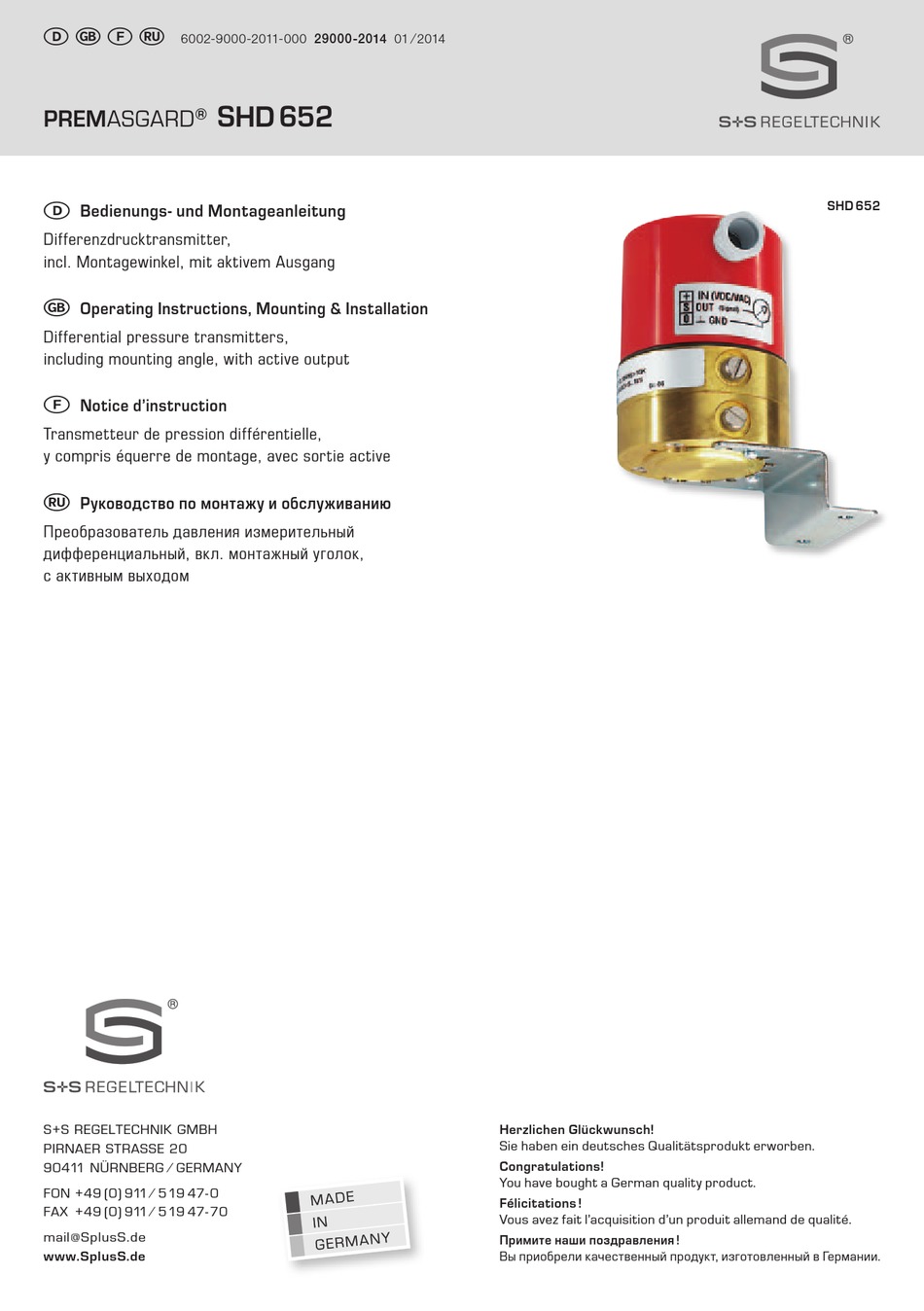

- Seite 1 équerre de montage, avec sortie active Руководство по монтажу и обслуживанию Преобразователь давления измерительный дифференциальный, вкл. монтажный уголок, с активным выходом S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! 90411 NÜRNBERG ⁄ GERMANY You have bought a German quality product.
- Seite 2 D G F r SHD 652 PREMASGARD ® SHD 652 Montagewinkel Maßzeichnung Maßzeichnung Mounting angle Dimensional drawing Dimensional drawing Plan coté Plan coté Équerre de montage Габаритный чертеж Габаритный чертеж Монтажный уголок...
- Seite 3 ® PREMASGARD SHD 652 Der Druckfühler ⁄ Druckdifferenzfühler PREMASGARD ® SHD-652 dient zur Messung von Drücken SHD 652 Anschlussbild in gasförmigen und flüssigen Medien. Er wandelt die Messgröße in ein Normsignal von 0 -10 V um, mit Prozessanschluss 2 x G ⅛ " Innengewinde. Einsatz findet der Differenzdrucktransmitter ®...
- Seite 4 Montage und Installation ACHTUNG zu IP 54 ® PREMASGARD SHD 652 – Erst 15 Minuten nach Anlegen der Speisespannung ist der stabile Betriebszustand erreicht! – Poti " " niemals verstellen. DIN 46320 G 1/8" – Bei flüssigen Medien mit Festkörperanteilen, Mess-Zuleitungs-Inhalt ≥...
- Seite 5 Wichtige Hinweise Als AGB gelten ausschließlich unsere sowie die gültigen „Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektro industrie“ (ZVEI Bedingungen) zuzüglich der Ergänzungsklausel „Erweiterter Eigentumsvorbehalt“. Außerdem sind folgende Punkte zu beachten: – Vor der Installation und Inbetriebnahme ist diese Anleitung zu lesen und die alle darin gemachten Hinweise sind zu beachten! –...
- Seite 6 ® PREMASGARD SHD 652 The pressure sensor ⁄ differential pressure sensor PREMASGARD ® SHD -652 is used SHD 652 Connecting diagram for pressure measurement in gaseous and liquid media. It converts the measurand into standard signals of 0 -10 V. Process connection is 2 x G ⅛ " straight internal pipe thread. ®...
- Seite 7 Mounting and Installation ATTENTION specific to IP 54 ® PREMASGARD SHD 652 – A stable operating condition is reached not until 15 minutes after applying supply voltage! – Never change potentiometer ( ) setting. DIN 46320 G 1/8" – In case of liquid media with solid particle fractions in suspension, content of measurement line ≥...
- Seite 8 General notes Our “General Terms and Conditions for Business“ together with the “General Conditions for the Supply of Products and Services of the Electrical and Electronics Industry“ (ZVEI conditions) including supplementary clause “Extended Retention of Title“ apply as the exclusive terms and conditions. In additionIn addition, the following points are to be observed: –...
- Seite 9 ® PREMASGARD SHD 652 La sonde PREMASGARD ® SHD -652, sonde de pression ⁄ sonde de différence de pression, SHD 652 Schéma de raccordement sert à la mesure de pressions en milieux gazeux et liquides. Elle convertit la grandeur de mesure en un signal normalisé...
- Seite 10 Montage et installation ATTENTION ! Consignes pour IP 54 ® PREMASGARD SHD 652 – Le transmetteur atteint son plein régime de fonctionnement seulement 15 minutes après sa mise sous tension ! – Ne jamais dérégler le potentiomètre « »! DIN 46320 G 1/8"...
- Seite 11 Généralités Seules les CGV de la société S+S, les « Conditions générales de livraison du ZVEI pour produits et prestations de l’industrie électronique » ainsi que la clause complémentaire « Réserve de propriété étendue » s’appliquent à toutes les relations commerciales entre la société S+S et ses clients. Il convient en outre de respecter les points suivants : –...
- Seite 12 ® PREMASGARD SHD 652 Измерительные преобразователи давления PREMASGARD ® SHD-652 предназначены SHD 652 Схема соединения для измерения повышенного, пониженного и дифференциального давления в газообразных и жидких средах. Измеренные величины преобразуются в сигналы 0 - 10 В. Монтаж - 2 x G ⅛ ", резьба внутренняя. Находит применение в трубопроводах и гидравлических системах, в...
- Seite 13 Монтаж и подключение ВАЖНЫЕ ЗАМЕЧАНИЯ для IP 54 ® PREMASGARD SHD 652 – Устойчивый рабочий режим устанавливается через 15 минут после подачи питающего напряжения! – Не изменяйте настройку потенциометра « » DIN 46320 G 1/8" – Для жидких сред с твердыми частицами: объем измерительного участка...
- Seite 14 Указания к продуктам В качестве Общих Коммерческих Условий имеют силу исключительно наши Условия, а также действительные «Общие условия поставки продукции и услуг для электрической промышленности» (ZVEI) включая дополнительную статью «Расширенное сохранение прав собственности». Помимо этого, следует учитывать следующие положения: – Перед установкой и вводом в эксплуатацию следует прочитать данное руководство; должны быть учтены все приведенные в нем указания! –...
- Seite 15 Reprints, in part or in total, are only permitted with the approval of S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
- Seite 16 D G F r SHD 652 PREMASGARD ® ...
