Batavus Mambo Carrier Extender Kurzanleitung

Diese Anleitung herunterladen

Batavus Mambo Carrier Extender

Disclaimer: Lassen Sie das Zubehör von einem offiziellen Batavus-

Benötigte Werkzeuge:

1. flacher Schraubendreher

2. Kneifzange

3. 2x Ringschlüssel 10 mm

4. Drehmomentschlüssel

5. Innensechskantschlüssel 5 mm

Schritt 1: Stellen Sie das Fahrrad stabil auf.

Schritt 2: Öffnen Sie die Abdeckung des Reflektorhalters,

indem Sie mit einem flachen Schraubendreher auf den Clip

drücken, der eine Überlänge des Beleuchtungskabels enthält.

Diese Überlänge wird zum Anschluss des Rücklichtes an den

Gepäckträger-Extender von Batavus verwendet.

Schritt 3: Demontieren Sie den Reflektorhalter und das Vizi

Rücklicht.

Vertragshändler montieren.

Schritt 2: Öffnen Sie die Abdeckung.

Schritt 3: Reflektorhalter

und Vizi Rücklicht.

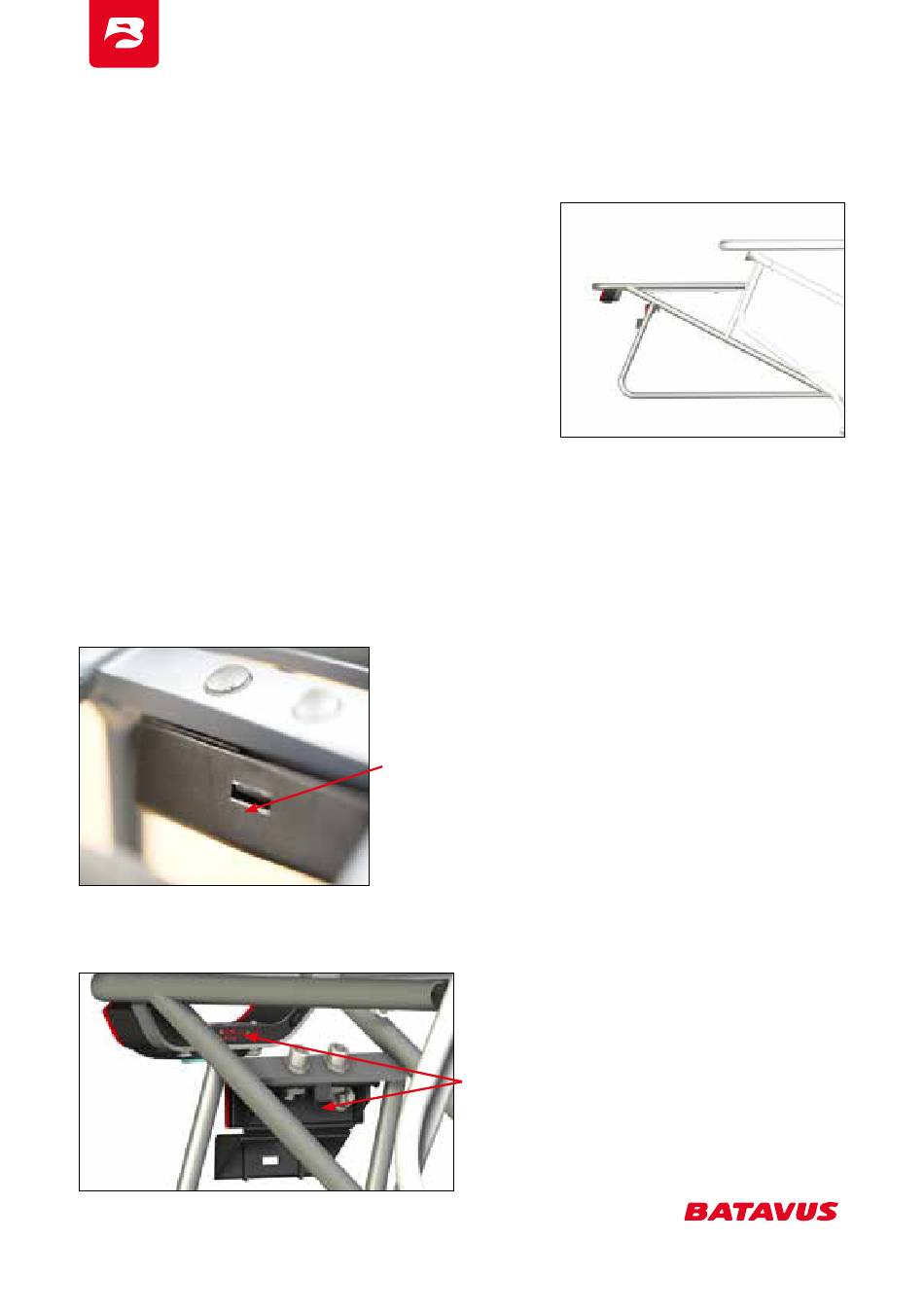

Seite 1 Batavus Mambo Carrier Extender Disclaimer: Lassen Sie das Zubehör von einem offiziellen Batavus- Vertragshändler montieren. Benötigte Werkzeuge: 1. flacher Schraubendreher 2. Kneifzange 3. 2x Ringschlüssel 10 mm 4. Drehmomentschlüssel 5. Innensechskantschlüssel 5 mm Schritt 1: Stellen Sie das Fahrrad stabil auf.
Seite 2 Batavus Mambo Carrier Extender Schritt 4: Montieren Sie den Extender an der Position A und befestigen Sie ihn handfest. Bolt Extender Washer Schritt 5: Montieren Sie die Stützen des Trägers an den Dropouts. Bolt Lock washer Washer linke Seite rechte Seite Schritt 6:Drehen Sie alle Schraubenverbindungen mit 8,8 Nm fest.
Seite 3 Batavus Mambo Carrier Extender Schritt 7: Montieren Sie den Reflektorhalter und das Vizi Rücklicht am neuen Träger. Schritt 8:Führen Sie das Beleuchtungskabel durch die Tule und montieren Sie die 2 Cable clamps. Cable clamps Schritt 9: Prüfen Sie, ob alle Schrauben und Muttern fest angezogen sind, und ob die Beleuchtung funktioniert.
