Batavus Basket
Disclaimer: Lassen Sie das Zubehör von einem offiziellen Batavus-Vertragshändler
Achtung! Dies ist eine Anleitung für Modelle mit und ohne Lenkerschloss.
Benötigte Werkzeuge:
1. Innensechskantschlüssel 5 mm
2. Steuerkopfschlüssel
3. 2x Ringschlüssel 10 mm
4. Drehmomentschlüssel
Version mit Lenkerschloss:
Schritt 1: Stellen Sie das Fahrrad auf den Ständer.
Schritt 2: Demontieren Sie den Lenkervorbau, entfernen Sie
den Topcap , lösen Sie anschließend den Steerlock topnut und
den Headtubenut und entfernen Sie den Spacer (5 mm).
montieren.

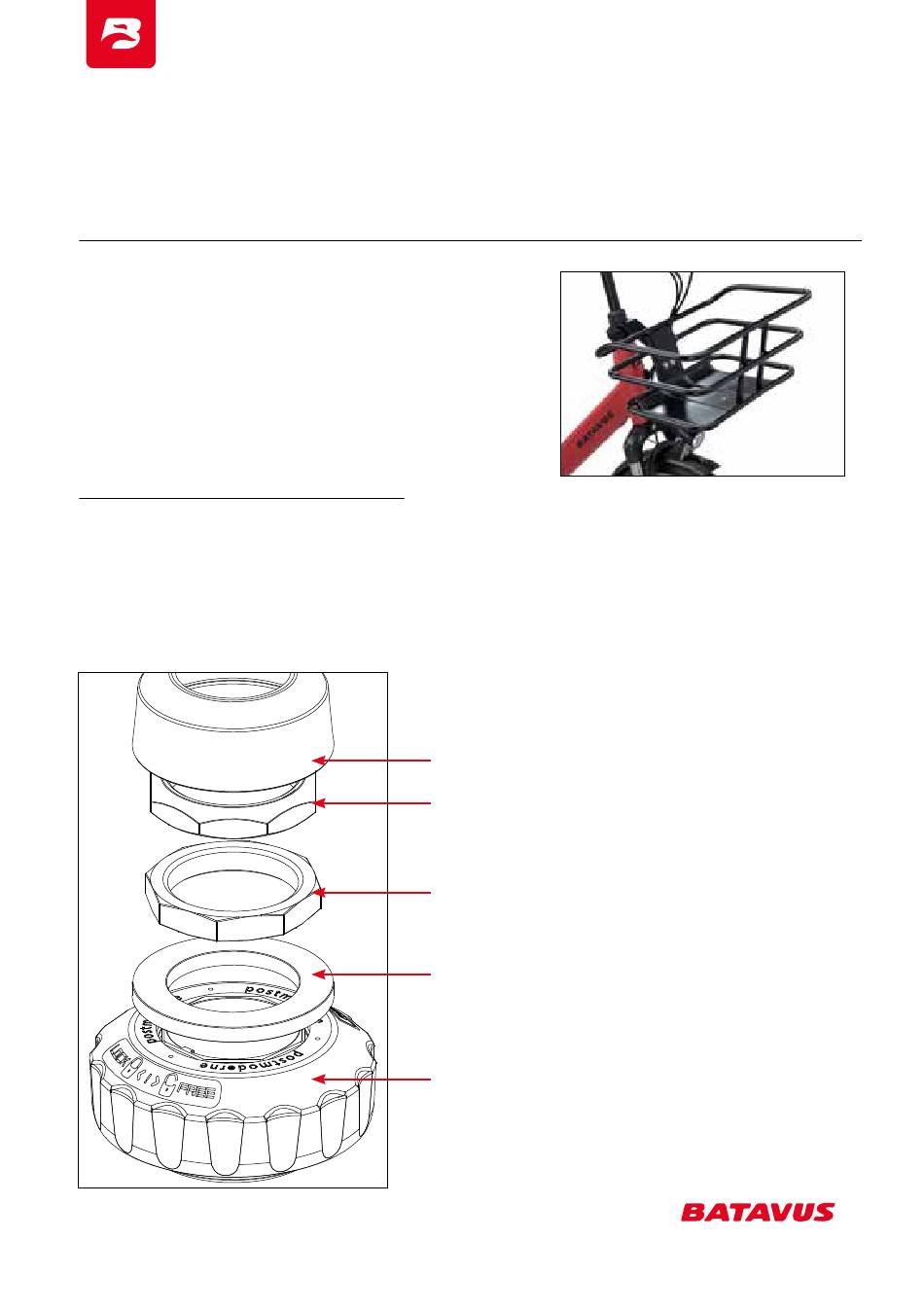

Topcap
Steerlock topnut
Headtubenut
Spacer (5 mm)
Steerlock
1
