Verwandte Anleitungen für Avision BF-1008S
Inhaltszusammenfassung für Avision BF-1008S

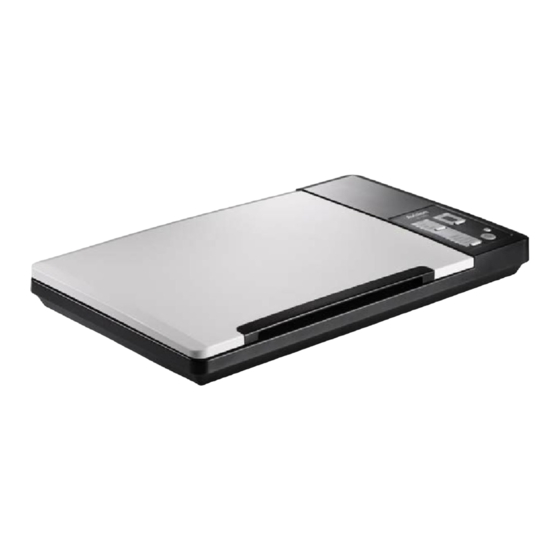

- Seite 1 Intelligenter Flachbettscanner Kurzanleitung Regulatory model: BF-1008S Avision Inc.
- Seite 2 Ausrüstung, elektronisch, mechanisch, magnetisch, optisch, chemisch, manuell oder auf sonstige Weise ohne die vorherige schriftliche Genehmigung von Avision Inc. verboten. Eingescannte Materialien unterliegen vielleicht dem Schutz durch Staatsgesetze oder andere Kodizes. Der Kunde allein trägt die Verantwortung für den Umgang mit Scanvorlagen.
-
Seite 3: Inhaltsverzeichnis
Inhalt Einführung ............1-1 1.1 Lieferumfang ..........1-2 1.2 Beschreibung des Steuerungsfeldes ....1-3 Installation ............2-1 2.1 Das Gerät einschalten ........2-1 2.2 Das Gerät einschalten ........2-1 2.3 Treiberinstallation .........2-2 2.4 Entriegeln des Scanners .........2-4 2.5 Anschluss an ein USB-Flashlaufwerk ....2-5 Einen ersten Scan durchführen ......3-1 3.1 Einlegen Ihres Dokuments auf die Glasfläche des Flachbettscanners ........3-1 3.2 Start des Direktscans und Speichern des Bildes... -
Seite 4: Einführung
Kurzanleitung 1. Einführung Herzlichen Glückwunsch zum Kauf des intelligenten Flachbettscanners. Mit diesem Scanner können Sie entweder einen direkten Scan zum Speichern der eingescannten Bilder auf einem USB-Flashlaufwerk beginnen oder den Scanner an einen Computer anschließen, um die Bilder zu scannen und auf Ihrem Computer zu speichern. -
Seite 5: Lieferumfang
1.1 Lieferumfang Scanner Hauptgerät USB-Kabel Netzteil Schnellanleitung/CD Hinweis: 1. Benutzen Sie nur das dem Gerät beiliegende AC Netzteil Die Benutzung anderer AC Netzteile könnte das Gerät beschädigen und die Garantiebedingungen verletzen. 2. Wir empfehlen Ihnen, die Verpackung des Gerätes aufzuheben, falls Sie den Scanner zur Reparatur zurückgeben müssen. -
Seite 6: Beschreibung Des Steuerungsfeldes
Kurzanleitung 1.2 Beschreibung des Steuerungsfeldes “To USB” Panel: Das Panel enthält die Dateiformat und die Bild zusammenführen Taste. Diese Tasten dienen zum Speichern der eingescannten Bilder auf einem USB-Flashlaufwerk. Die Dateiformat Taste: Drücken Sie auf diese Taste, um das gewünschte Dateiformat auszuwählen. Auswahl: JPEG, PDF, MPDF. - Seite 7 “To PC” Panel: Das Panel enthält einen Anzeigebildschirm und eine Taste. Der Bildschirm und die Taste werden in den folgenden Situationen verwendet: Anzeige, dass der Scanner mit dem Computer verbunden ist: Wenn Sie den Scanner über ein USB-Kabel mit einem Computer verbinden, wird die “To PC”...
- Seite 8 Kurzanleitung Funktionstasten: Die Funktionstasten umfassen die Ein/Aus- Taste und die Scan-Taste, die nachfolgend beschrieben werden: Ein/Aus-Taste: Den Scanner ein- oder ausschalten. Die Scan-Taste: Zum Starten eines Scanvorgangs drücken.
-
Seite 9: Installation
Kurzanleitung 2. Installation 2.1 Das Gerät einschalten Stecken Sie den kleinen Stecker des Netzteils in die Netzanschlussbuchse des Scanners. Stecken Sie den anderen Stecker in eine Steckdose. 2.2 Das Gerät einschalten Drücken Sie nach Anschluss des Stromkabels auf den Ein/Ausschalter, um den Scanner einzuschalten. Die LED- Anzeige wird aufleuchten. -
Seite 10: Treiberinstallation
2.3 Treiberinstallation HINWEIS: Damit der Computer den USB-Scanner erkennen kann, muss zuerst der Scanner-Treiber installiert und dann der Scanner an den Computer angeschlossen werden. 1. Legen Sie die mitgelieferte CD in Ihr CD-ROM Laufwerk. 2. Das Software Installations-Fenster erscheint. Falls nicht, starten Sie bitte setup.exe von der CD. - Seite 11 Kurzanleitung Installieren des Scanner-Drivers: Damit der Computer mit dem Scanner kommunizieren kann, muss der Scanner-Treiber installiert werden. Nachdem Sie Button Manager installiert haben, klicken Sie auf Scanner-Treiber installieren, um den Scanner-Treiber auf dem Computer zu installieren. Install Adobe Reader: Um die im PDF-Dateiformat ...
-
Seite 12: Entriegeln Des Scanners
2.4 Entriegeln des Scanners Verbinden Sie das quadratische Ende des USB-Kabels mit dem USB-Anschluss des Scanners. Verbinden Sie das rechteckige Ende mit einem USB-Anschluss Ihres Computers. Der Computer sollte ein neues USB-Gerät anzeigen und die Meldung “Neue Hardware gefunden” anzeigen. Wählen Sie unter Windows 2000 die Option “Nach einem besseren Treiber suchen”... -
Seite 13: Anschluss An Ein Usb-Flashlaufwerk
Kurzanleitung 2.5 Anschluss an ein USB-Flashlaufwerk Das Produkt ermöglicht Ihnen den Start direkter Scans und das Speichern der gescannten Bilder auf einem USB-Flashlaufwerk. Schließen Sie das USB-Flashlaufwerk wie abgebildet einfach an den USB-Anschluss an der rechten Seite des Scanners an. Daraufhin wird die Dateiformat Taste einige Sekunden lang blinken und anschließend leuchten, um anzuzeigen, dass das USB-Flashlaufwerk angeschlossen ist. -
Seite 14: Einen Ersten Scan Durchführen
Kurzanleitung 3. Einen ersten Scan durchführen 3.1 Einlegen Ihres Dokuments auf die Glasfläche des Flachbettscanners Legen Sie Ihr Dokument mit dem Text NACH UNTEN auf die Glasfläche und richten Sie das Dokument an der unteren, rechten Ecke aus. -
Seite 15: Start Des Direktscans Und Speichern Des Bildes Auf Ein Usb-Flashlaufwerk
Start des Direktscans und Speichern des Bildes auf ein USB-Flashlaufwerk Der Scanner ermöglicht Ihnen den Start eines direkten Scans mit vordefinierten Scaneinstellungen und das Speichern des gescannten Bildes auf einem USB-Flashlaufwerk, sobald das USB-Flashlaufwerk an den Scanner angeschlossen wurde. Die vordefinierten Scaneinstellungen Auflösung 200 dpi Bildmodus... -
Seite 16: Scannen Eines Einseitigen Dokuments
Kurzanleitung 3.2.1 Scannen eines einseitigen Dokuments Wenn Sie ein einseitiges Dokument scannen möchten, wählen als Dateiformat entweder JPEG oder PDF aus, um das Bild der Einzelseite als JPEG oder PDF Datei zu speichern. Um das Dokument im JPEG oder PDF Dateiformat zu speichern, 1. - Seite 17 Hinweis： Wenn das JPEG Format ausgewählt ist, wird ein Hauptordner mit dem Unterordner “DCIM\###PHOTO” auf dem USB-Flashlaufwerk erstellt. Die Symbole ### zeigen eine fortlaufende Nummer von 100 bis 999 an. Es können bis zu 9.999 JPEG Dateien in einem Ordner gespeichert werden.
-
Seite 18: Scannen Eines Mehrseitigen Dokuments
Kurzanleitung 3.2.2 Scannen eines mehrseitigen Dokuments Wenn Sie ein mehrseitiges Dokument scannen möchten, wählen Sie MPDF als Dateiformat aus, um alle Seiten des Dokuments zu einer einzelnen PDF-Datei zu kombinieren. Um das mehrseitige Dokument im MPDF Format zu speichern, 1. Wählen Sie das MPDF Dateiformat durch Drücken der Dateiformat Taste aus, bis die MPDF LED leuchtet. -
Seite 19: Scannen Eines Ausweises
3.2.3 Scannen eines Ausweises Die “Ausweis” Option ermöglicht Ihnen die Kombination der Vorder- und Rückseite eines Ausweises zu einem Einzelbild. Um einen Ausweis zu scannen, 1. Wählen Sie das gewünschte Dateiformat unter den Optionen JPEG, PDF und MPDF durch Drücken der Dateiformat Taste, bis die LED des ausgewählten Dateiformats leuchtet. - Seite 20 Kurzanleitung 5. Nach Abschluss des Scanvorgangs wird “2” auf dem Bildschirm blinken. Das bedeutet, dass der Scanner zum Scannen der anderen Seite des Ausweises bereit ist. Wenn Sie den Scanvorgang nicht abschließen möchten, drücken Sie einfach auf eine andere Taste als die Scan- Taste.
- Seite 21 Abbildung einer einzelnen JPEG/PDF Datei Nancy Yu Mein Ausweis Die andere Seite des Ausweises Abbildung einer einzelnen MPDF (mehrseitige PDF) Datei Nancy Yu Mein Ausweis Die andere Seite des Ausweises Jack Wang Mein Ausweis2 Die andere Seite des Ausweises 2...
- Seite 22 Kurzanleitung 3.2.4 2 oder 4 Seiten zu einem Einzelbild kombinieren Um 2 oder 4 Seiten zu einem Einzelbild zu kombinieren, Wählen Sie das gewünschte Dateiformat unter den Optionen JPEG, PDF und MPDF durch Drücken der Dateiformat Taste, bis die LED des ausgewählten Dateiformats leuchtet.
- Seite 23 Nach einem kurzem Moment ist der Scanvorgang abgeschlossen und die Seiten werden wie abgebildet zu einem Einzelbild zusammengeführt. Abbildung einer einzelnen “2-in-1”/“4-in-1” JPEG/PDF Datei: Eine einzelne “4-in-1” JPEG/PDF Eine einzelne “2-in-1” JPEG/PDF Datei Datei Abbildung einer mehrseitigen “2-in-1”/“4-in-1” PDF Datei: Eine mehrseitige “4-in-1”...
-
Seite 24: Scannen Auf Einen Computer
Bevor Sie beginnen, stellen Sie sicher, dass der Scanner eingeschaltet ist. Wählen Sie Start>Programme>Avision Avxxx Scanner>Avision Capture Tool. Hinweis: Falls das Avision Capture Tool nicht unter „Alle Programme“ im Start-Menü aufgeführt wird, rufen Sie es bitte über den folgenden Pfad auf: C:\Windows\TWAIN_32\Avision\Avxxx\Avision Capture Tool.exe... - Seite 25 Auf dem Bildschirm erscheint das Dialogfeld Scannermodell. Wählen Sie den Treibertyp und das Scannermodell aus, und klicken Sie auf OK. Auf dem Bildschirm erscheint das Dialogfeld Capture Tool. Seite Tatsächliche anpassen Größe Dateiformat Dateipfad Scannen Einrichten Speichern Wählen Sie aus dem Listenfeld Dateiformat das gewünschte Dateiformat aus.
- Seite 26 ) oder mit seiner tatsächlichen Größe (100%) ( anzeigen lassen. Die Schaltflächen finden Sie im rechten Bereich der Ansicht-Werkzeugleiste. Klicken Sie auf die Taste Schließen oder aus dem Menü Datei die Option Beenden, um das Avision Capture Tool zu beenden. 3-13...
-
Seite 27: Ein Blick Auf Die Benutzeroberfläche
3.3.2 Ein Blick auf die Benutzeroberfläche 1. Register- Optionen Wahl: Bild, Kompression, Blindfarbenunterdrückung, Papier, Optionen, Einstellungen, Informationen. 2. Bildtyp Wählen Sie einen Bildtyp und die Seite des Dokuments, die Sie scannen wollen. 3. Helligkeit: Regeln Sie den Helligkeitswert zwischen –100 und +100. 4. -
Seite 28: Abschluss Des Scans Mit Einer Taste
Kurz-Betriebsanleitung Abschluss des Scans mit einer Taste Die Funktionsanzeige & Funktionsauswahl werden für die Auswahl und Anzeige einer durch die mitgelieferte Button Manager Software vordefinierten Tastennummer verwendet. Funktionsanzeige Funktionsauswahl Abtastknopf 4.1 Installieren des Button Managers Wenn Sie die Tasten des Scanners benutzen möchten, müssen Sie den Button Manager installieren. -
Seite 29: Vor Dem Scannen Die Tastenkonfiguration Prüfen4
Der Button Manager bietet Ihnen eine einfache Möglichkeit, Ihre Dokumente zu scannen und dann die gescannten Dokumente mit den gewünschten Softwareanwendungen zu verknüpfen. Dazu müssen Sie lediglich eine Taste des Scanners drücken. Vor dem Scannen sollten Sie jedoch die Tastenkonfigurationen prüfen, damit das richtige Dateiformat und die gewünschte Zielanwendung gewählt werden. - Seite 30 Kurz-Betriebsanleitung Im Tastenfeld werden die ersten fünf Scantasten angezeigt. Klicken Sie mit der rechten Maustaste auf die Taste (Funktion), die Sie prüfen möchten. Das Fenster "Tasteneigenschaften" wird angezeigt. Zum Wählen der Optionen oder Einstellung Tasten- anklicken nummer und - name Scan- einstellun- gen der...
-
Seite 31: Scannen Mit Einem Tastendruck
Ausführliche Informationen zur Verwendung des Button Managers finden Sie im Benutzerhandbuch auf der mitgelieferten CD. Sie können auch den Tastenmanager auf Ihrem Desktop benutzen, indem Sie den Tastenmanager aus Alle Programme starten oder in der Systemsteuerung auf Avision Scanner Programm klicken. -
Seite 32: Pflege Des Scanner
Kurz-Betriebsanleitung 5. Pflege des Scanner 5.1 Säubern der Glasfläche Das Produkt ist grundsätzlich wartungsfrei. Ein gelegentliches Säubern ist jedoch angebracht, um eine optimale Bildqualität und Leistung zu garantieren. Die Reinigungsschritte Benutzen Sie ein sauberes und fusselfreies, mit Isopropanol (95%) getränktes Tuch. Öffnen Sie die Dokumentenabdeckung wie abgebildet. -
Seite 33: Technische Daten
Kurz-Betriebsanleitung 6. Technische Daten Technische Änderungen vorbehalten. Model No. BF-1008S Scanner Typ Flachbett (CIS) Scan-Modus Farbe/Graustufe/Liniengrafik Optische Auflösung 1200 dpi Lichtquelle Maximale Scangröße 8,5” x 11 ~ 7” Schnittstelle High-Speed USB 2.0 Leistungsbedarf 12Vdc, 1.25A Stromverbrauch < 10W (Betrieb) < 5W (Energiesparmodus)
