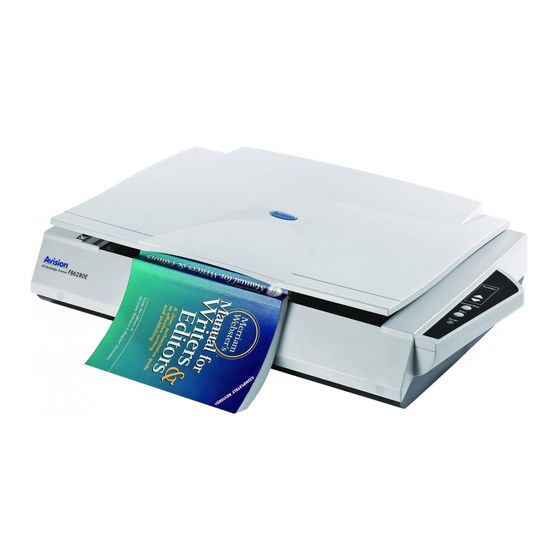

Seite 1 A3 Scanner mit Bchkante Benutzerhandbuch Regulatory model: BT-0911S Avision Inc.
Seite 2 Sprachen und Computersprachen in jedweder Form und Ausrüstung, sei es elektronisch, mechanisch, magnetisch, optisch, chemisch, manuell oder auf sonstige Weise ohne die vorherige schriftliche Genehmigung von Avision Inc. verboten. Eingescannte Materialien unterliegen vielleicht dem Schutz durch Staatsgesetze oder andere Kodizes. Der Kunde allein trägt die Verantwortung für den Umgang mit Scanvorlagen.
Seite 3 Kurz-Betriebsanleitung FCC-Erklärung (Federal Communications Commission) Abschnitt 15 Nach Prüfung des Produkts wurde festgestellt, dass es entsprechend Abschnitt 15 der FCC-Vorschriften den Grenzwerten für ein digitales Gerät der Klasse A entspricht. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine Störungen verursachen, und (2) das Gerät muss alle Interferenzen aufnehmen können, auch solche, die einen unerwünschten Betrieb zur Folge haben.
Seite 4  bestimmter gefährlicher Stoffe (RoHS) Die CE-Einhaltung dieses Produktes ist gegeben, wenn es mit dem von Avision bereitgestellten, korrekt mit dem CE-Zeichen versehenen Netzteil betrieben wird. Dieses Produkt erfüllt die Klasse B-Grenzwerte der EN 55022 und EN 55024, die Sicherheitsanforderungen der EN 60950 sowie die Anforderungen der EN 50581 über die Beschränkung...
Seite 5 Elektrogeräte zum recyceln abgeben können, erhalten Sie bei den örtlichen Behorden, Wertstoffhöfen oder dort, wo Sie das Gerät erworben haben. Als ein Partner von ENERGY STAR® hat Avision Inc. das Produkt für konform mit den Energierichtlinien ® von ENERGY STAR...
Seite 6 Kurz-Betriebsanleitung System Voraussetzungen ® CPU: Intel Core™ 2 Duo oder höher Speicher: 32-bit: 2 GB 64-bit: 4 GB Optisches DVD-ROM-Laufwerk Laufwerk: USB-Port: USB 2.0 (kompatibel mit USB 1.1) Unterstützte Microsoft Windows XP(SP3), Windows Betriebssystem: Vista, Windows 7, Windows 8.x (32- bit/64-bit), Windows 10 ((32-bit/64-bit)
Seite 7: Einführung
Kurz-Betriebsanleitung 1. Einführung Herzlichen Glückwunsch zum Kauf des Avision A3 Scanners mit Buchkante. Avision ist eines der führenden Unternehmen für die Herstellung von hochqualitativen Farbbildscannern. Lesen Sie bitte dieses Handbuch, bevor Sie den neuen Scanner installieren und in Betrieb nehmen. Es werden hier die richtigen Anweisungen zum Auspacken, Installieren, Inbetriebnehmen und Warten des Scanners aufgeführt.
Seite 8 Anspruch auf Garantieleistungen verlieren. 2. Wir empfehlen Ihnen, die Verpackung des Gerätes aufzuheben, falls Sie den Scanner zur Reparatur zurückgeben müssen. 3. Um auf den extra Support Dienst zuzugreifen, rufen Sie www.avision.com auf, um Ihr Avision Produkt zu registrieren.
Seite 9 Kurz-Betriebsanleitung 2. Installation Allgemeine Hinweise Der Scanner darf nicht direktem Sonnenlicht ausgesetzt  werden. Direktes Sonnenlicht oder starke Hitze können das Gerät beschädigen. Der Scanner darf nicht an einem feuchten oder staubigen  Ort installiert werden. Schließen Sie den Scanner an eine geeignete ...
Seite 10: Transportsicherung Entfernen
Kurz-Betriebsanleitung 2.1 Transportsicherung entfernen Um die Scaneinheit vor Schäden beim Transport zu schützen, ist an der Rückseite des Scanners eine Verriegelung angebracht, um Bewegungen der Scaneinheit zu verhindern. Schieben Sie die Sicherung zum Entriegeln des Scanners nach oben, wie es in Abb.
Seite 11: Das Gerät Einschalten
Kurz-Betriebsanleitung 2.2 Das Gerät einschalten Stecken Sie den kleinen Stecker des Netzteils in die Netzanschlussbuchse des Scanners. Stecken Sie den anderen Stecker in eine Steckdose. Um den Scanner einzuschalten, drücken Sie auf die Ein/Aus-Taste des vorderen Bedienfelds. Die Stromanzeige-LED beginnt zu leuchten. Um den Scanner auszuschalten, drücken Sie 3 Sekunden lang auf die Ein/Aus-Taste.
Seite 12 Kurz-Betriebsanleitung Treiberinstallation Hinweis: * Damit der Computer den USB-Scanner erkennen kann, muss zuerst der Scanner-Treiber installiert und dann der Scanner an den Computer angeschlossen werden. * Der Scanner-Treiber enthält TWAIN-, ISIS- und WIA- Treiber. Abschluss der Installation des Scanner- Treibers per TWAIN-, ISIS- und WIA-Schnittstelle scannen.
Seite 13 Kurz-Betriebsanleitung Text auf der Installationszeichnung: Installieren des Scanner-Drivers: Damit der  Computer mit dem Scanner kommunizieren kann, muss der Scanner-Treiber installiert werden. Bitte installieren Sie zur Gewährleistung eines ordnungsgemäßen Betriebs von Button Manager V2 den Scannertreiber, bevor Sie Button Manager V2 installieren.
Seite 14: Entriegeln Des Scanners
Kurz-Betriebsanleitung 2.4 Entriegeln des Scanners Verbinden Sie das quadratische Ende des USB-Kabels mit dem USB-Anschluss des Scanners. Verbinden Sie das rechteckige Ende mit einem USB-Anschluss Ihres Computers. Falls erforderlich können Sie den Scanner über den anderen USB-Anschluss mittels USB-Kabel auch noch an einen weiteren Computer anschließen.
Seite 15: Der Erste Scanvorgang
Kurz-Betriebsanleitung 3. Der erste Scanvorgang 3.1 Einlegen des Papiers Öffnen Sie die Dokumentenabdeckung und legen Sie Ihr Original dann mit der Vorderseite auf die Glasfläche wie in Abb. 3-1 gezeigt. Stellen Sie sicher, dass sich die Oberseite Ihres Originals nahe der Markierung für die Ausrichtung des Dokuments befindet.
Seite 16: Prüfen Der Scannerinstallation
Kurz-Betriebsanleitung 3.2 Prüfen der Scannerinstallation Um zu prüfen, ob der Scanner richtig installiert wurde, stellt Avision das sehr nützliche Tesptprogramm Avision Capture Tool zur Verfügung. Mit diesem Werkzeug können Sie einfache Scans ausführen und sich die aufgenommen Bilder ansehen. Zudem hilft es dabei, den Scan mit der angegebenen Geschwindigkeit auszuführen.
Seite 17 Kurz-Betriebsanleitung Seite Tatsächliche anpassen Größe Dateiformat Dateipfad Scannen Einrichten Speichern Wählen Sie aus dem Listenfeld Dateiformat das gewünschte Dateiformat aus. (Die Standardeinstellung ist JPEG, Sie können auch TIFF, GIF und BMP auswählen.) Geben Sie in das Feld Dateipfad den gewünschten Ordner- und Dateinamen ein.
Seite 18 Kurz-Betriebsanleitung Bild- auswahl- feld Wählen Sie aus dem Bildauswahlfeld den für das gescannte Bild gewünschten Bildtyp aus. (Die Standardeinstellung ist S/W). Wenn Sie einen Duplex-Scanner haben, wählen Sie Front (Vorderseite) und Rear (Rückseite), um beide Seiten des Dokuments zu scannen. Klicken Sie auf OK, um das Dialogfeld Scannereigenschaften zu schließen.
Seite 19 ) oder mit seiner tatsächlichen Größe (100%) ( anzeigen lassen. Die Schaltflächen finden Sie im rechten Bereich der Ansicht-Werkzeugleiste. 12. Klicken Sie auf die Taste Schließen oder aus dem Menü Datei die Option Beenden, um das Avision Capture Tool zu beenden.
Seite 20: Ein Blick Auf Die Benutzeroberfläche
Kurz-Betriebsanleitung Ein Blick auf die Benutzeroberfläche 1. Register- Optionen: Bild, Komprimierung, Blindfarbe, Optionen Papier, Mehrfacheinzugskontrolle, Vorschau, Optionen, Einstellungen, Informationen. 2. Bildtyp Wählen Sie einen Bildtyp und die Seite des Dokuments, die Sie scannen wollen. 3. Helligkeit Regeln Sie den Helligkeitswert zwischen – 100 und +100.
Seite 21 Kurz-Betriebsanleitung 4. Das Dialogfeld "Scanner- Eigenschaften" Im Dialogfeld "Scanner-Eigenschaften" können Sie die Einstellungen des Scanners konfigurieren. Es besteht aus mehreren Registerkarten, die in diesem Kapitel im Einzelnen beschrieben werden. Hinweis: In diesem Kapitel sind alle Optionen auf Basis eines Duplex-Scanners (doppelseitig) verfügbar. Falls Sie einen Simplex-Scanner (einseitig) erworben haben, sind alle Optionen nur bei einer Seite verfügbar.
Seite 22 Kurz-Betriebsanleitung Die Tasten im Dialogfeld "Scanner-Eigenschaften " Die Tasten im Dialogfeld "Scanner-Eigenschaften" Taste Beschreibung Standardwerte Wenn Sie auf die Taste Standardwerte klicken, werden in jeder Registerkarte jeweils die Standardeinstellungen angezeigt. Abbrechen Klicken Sie auf die Taste Abbrechen, um das Dialogfeld Scanner-Eigenschaften zu beenden.
Seite 23 Kurz-Betriebsanleitung In der folgenden Tabelle werden die Standardeinstellungen aufgeführt: Registerkarte Standardeinstellungen Bild Bild: S&W vorn Binarisierung: Dynamische Schwelle Auflösung: 200 dpi Umkehren: Schwarz auf Weiß Scanquelle: Automatischer Einzelblatteinzug Schwelle: Keine Helligkeit: Keine Kontrast: Kein Komprimierung Keine Farbunterdrückung Keine Papier Zuschneiden: Automatisch Automatische Ausrichtung: Ja Ausrichtung: Hochformat Overscan: 0,00...
Seite 24: Register Anzeigen Oder Ausblenden
Kurz-Betriebsanleitung Register anzeigen oder ausblenden Das [Scanner Properties (Scannereigenschaften)]- Dialogfenster wird standardmäßig mit drei Registern angezeigt – Image (Bild), Paper (Papier) und Information (Informationen). Sie können weitere Register anzeigen, indem Sie zum Zugreifen auf weitere Scaneinstellungen auf das [Scanner Properties (Scannereigenschaften)]-Symbol klicken.
Seite 25 Kurz-Betriebsanleitung So blenden Sie ein Registerfenster aus Klicken Sie oben links auf das [Scanner Properties (Scannereigenschaften)]-Symbol ( ) und wählen zur Anzeige verfügbarer Registernamen [Tabs (Register)]. Wählen Sie das Register, das Sie ausblenden möchten. Anschließend wird das ausgewählte Register im [Scanner Properties (Scannereigenschaften)]-Dialogfenster ausgeblendet.
Seite 26 Kurz-Betriebsanleitung 4.3 Die Registerkarte "Bild" Auf der Registerkarte "Bild" können Sie die Vorderseite und/oder die Rückseite des Dokuments wählen, die Art des Bilds festlegen und verschiedene Grundeinstellungen für den Scanvorgang festlegen. Abgesehen von der Auflösung können Sie für die Vorderseite und die Rückseite unterschiedliche Scaneinstellungen festlegen.
Seite 27 Kurz-Betriebsanleitung 4.3.1 Das Auswahlfeld "Bild" Im Auswahlfeld Bild können Sie für die Vorder- und Rückseite des Dokuments einen Bildtyp wählen. Wenn Sie beide Seiten eines Farbdokuments scannen möchten, müssen Sie sowohl Farbe vorn und Farbe hinten wählen. Beachten Sie, dass die verfügbaren Optionen auch vom Scannertyp abhängen.
Seite 28 Kurz-Betriebsanleitung Beispiel 2: Scannen eines zweiseitigen Farbdokuments, eine Seite in schwarz-weiß, die andere in Farbe   Vorderseite Rückseite Seiten-/ Bildauswahl Vorder-/Rückseite Auto Farberkennung: Klicken Sie, um die Vorder- oder die Rückseite Ihres Farbdokuments im Farbbildmodus zu erkennen und zu scannen. Falls Ihr Dokument farbig ist, wird der Scanner das Dokument automatisch als Farbbild scannen.
Seite 29 Kurz-Betriebsanleitung Empfindlichkeit der automatischen Farberkennung Falls Ihr Dokument hauptsächlich Text (schwarz-weiß) enthält und kaum helle oder blasse Farben, die nicht als Bild erkannt werden sollen, damit die Datei nicht unnötig groß wird, kann der Empfindlichkeitswert durch Ziehen des Schiebereglers nach links reduziert werden.
Seite 30: Einzelne Hintergrundfarbe Ignorieren
Kurz-Betriebsanleitung Front / Rear Automatische Farberkennung: Klicken Sie automatisch zu erkennen und scannen die vordere oder die hintere Seite des Farbdokument in Farbe Bildmodus. Wenn Ihr Dokument ist in Farben, wird der Scanner automatisch scannen Sie das Dokument in ein Farbbild. Wenn Ihr Dokument nicht-Farbe, können Sie die Ausgabe wählen, entweder B &...
Seite 31 Kurz-Betriebsanleitung Empfindlichkeit Automatische Farberkennung Wenn Ihre Dokumente enthalten vor allem B & W Text und wenig Licht oder blasse Farben und Sie nicht möchten, dass sie als Farbbild erfasst, um die Dateigröße zu sparen, können Sie den Empfindlichkeitswert, indem Sie den Balken nach rechts, um diese Bilder lassen erhöhen als B &...
Seite 32 Kurz-Betriebsanleitung Gleiche Einstellungen für beide Seiten: Durch Anklicken werden die gleichen Einstellungen für beide Seiten Ihres Dokuments übernommen. Wird diese Option angewählt, werden die von Ihnen geänderten Einstellungen automatisch für die Vorder- und die Rückseite übernommen. Haben Sie sich z. B. für 300 dpi als Ihre ideale Auflösung entschieden, wird diese für die Vorder- und die Rückseite Ihres Dokuments übernommen.
Seite 33: Weitere Bildoptionen
Kurz-Betriebsanleitung 4.3.2 Weitere Bildoptionen Binarisierung Bei diesem Vorgang werden Grauton- und Farbbilder in Zweitonbilder umgewandelt. Es gibt verschiedene Verfahren, um diese Umwandlung durchzuführen. Optionen: Dynamischer Schwellwert, Feste Verarbeitung, Raster 1 – 5, Fehlerdiffusion. Dynamische Schwelle: Wenn Sie die Dynamische Schwelle wählen, ermittelt der Scanner für jedes Dokument den optimalen Schwellenwert, bei dem die beste Bildqualität erzeugt werden kann.
Seite 34 Kurz-Betriebsanleitung gezogen wird. Der Empfindlichkeitsbereich reicht von 1 bis 30, die Standardeinstellung lautet 20. Feste Verarbeitung: Diese Option wird für Schwarz-Weiß-Dokumente und andere Vorlagen mit hohen Kontrastwerten verwendet. Der Schwarz-Weiß-Übergang wird in einer einzelnen Stufe festgelegt. Die Schwelle ist über den gesamten Dichtebereich programmierbar.
Seite 35 Kurz-Betriebsanleitung Fehlerdiffusionsbild Normal Dynamischer Schwellenwert (AD) 4-15...
Seite 36 Kurz-Betriebsanleitung Schwelle Mit dieser Funktion wird ein Grautonbild in ein Zweitonbild umgewandelt. Der Wert reicht von 0 bis 255. Ein niedriger Schwellenwert erzeugt ein helleres Bild und kann dazu verwendet werden, Hintergründe und schwach sichtbare, nicht benötigte Bilddaten zu unterdrücken. Ein hoher Schwellenwert erzeugt ein dunkleres Bild und kann dazu verwendet werden, um sehr blasse Bilder aufzuwerten.
Seite 37 Kurz-Betriebsanleitung Document (Dokument): Wählen Sie „Document“, wenn • Ihr Original reinen Text oder eine Mischung aus Text und Grafik enthält - dies ist die optimale Einstellung für gebräuchliche geschäftliche Dokumente. Wenn Sie sich für die Option „Document“ entscheiden, können Sie lediglich die Einstellung Threshold (Schwellwert) anpassen.
Seite 38 Kurz-Betriebsanleitung Normal Foto Dokument Schwellwert : 230) Foto Dokument Normal Schwellwert : 230) 4-18...
Seite 39 Kurz-Betriebsanleitung Hier können Sie die Helligkeit eines Helligkeit Dokuments einstellen. Je höher der Wert, um so heller das Bild. Verschieben Sie den Regler nach links oder rechts, um die Helligkeit zu erhöhen oder verringern. Der Bereich reicht von –100 bis +100. Hier wird der Unterschied zwischen der Kontrast hellsten und der dunkelsten Stelle eines...
Seite 40 Kurz-Betriebsanleitung Auflösung Bei einer gut eingestellten Auflösung wird ein Bild sehr detailliert gescannt. Die Auflösung wird in Punkten pro Zoll (dots per inch = dpi) angegeben. Bei einer hohen dpi-Zahl sind Auflösung und Bilddatei groß. Beachten Sie, dass sich die Scandauer bei größeren Auflösungen verlängert und auch die Dateigröße wächst.
Seite 41 Kurz-Betriebsanleitung Auflösung: 75 dpi Auflösung: 150 dpi 4-21...
Seite 42 Kurz-Betriebsanleitung Umkehren Mit dieser Funktion werden die Helligkeit und die Farben eines Bilds umgekehrt. Die Standardeinstellung ist Schwarz auf weißem Hintergrund. Bei "Umkehren" ist die Einstellung Weiß auf schwarzem Hintergrund. Bei Farbbildern wird jedes Pixel in seine Komplementärfarbe umbewandelt. Schwarz auf Weiß Weiß...
Seite 43 Kurz-Betriebsanleitung Scanquelle Auswahlmöglichkeiten: Automatischer Einzelblatteinzug: Zum  Scannen mehrerer Seiten. Flachbett: Zum Scannen einzelner Seiten,  z.B. Zeitungsausschnitte oder geknittertes Papier. Flachbett (Buch): Zum Scannen von  Seiten aus einem Buch. Automatisch: Der Scanner stellt die  Scanquelle automatisch ein. Wenn Sie die Option Automatisch einstellen und sich ein Dokument sowohl im automatischen Einzelblatteinzug (ADF) als auch auf dem...
Seite 44 Kurz-Betriebsanleitung einfügen wählen, wird die Abschneid- oder Multifeed-Funktion deaktiviert. Hinweis: Wählen Sie [Zwei Seiten zusammenführen] bei der Option [Scan- Quelle] aus dem Register [Bild]; dann kann der Scanner beide Seiten Ihres Dokuments scannen und diese in einem einzelnen Bild zusammenfügen. Die Funktion ist jetzt im automatischen Dokumenteneinzug verfügbar.
Seite 45 Kurz-Betriebsanleitung Farbanpassu Die Farbanpassung dient dazu, eine möglichst exakte Farbwiedergabe zu erzielen. Bei dieser Option werden die Standardparameter (ICC-Profil) zur Anpassung der Bildfarben eingesetzt. Auswahlmöglichkeiten: Keine, Dokumente, Foto • Keine: Durch die Auswahl „Keine“ wird diese Funktion außer Kraft gesetzt. •...
Seite 46: Scannen Von Farbdokumenten
Kurz-Betriebsanleitung Farbregulierung Regulierung der Farbqualität des Bilds, so dass sie nahezu der des Original-Bilds entspricht. Bei dieser Funktion regulieren Standardparameter die Farbeinstellung des Bilds. 4.3.3 Scannen von Farbdokumenten Wenn Sie Farbdokumente scannen, sind die folgenden Optionen verfügbar: Helligkeit  Kontrast ...
Seite 47: Scannen Von Schwarz-Weiß-Dokumenten
Kurz-Betriebsanleitung 4.3.5 Scannen von Schwarz-Weiß-Dokumenten Wenn Sie Schwarz-Weiß-Dokumente scannen, sind die folgenden Optionen verfügbar: Binarisierung (Dynamische Schwelle)  Auflösung  Umkehren  Oder Binarisierung (Feste Verarbeitung)  Schwelle  Helligkeit  Auflösung  Umkehren  4-27...
Seite 48: Bearbeiten Von Profilen
Kurz-Betriebsanleitung 4.3.6 Bearbeiten von Profilen Im Dialogfeld Scanner-Eigenschaften können Sie häufig verwendete Scan-Einstellungen ändern und in Profilen speichern. Diese Profile können geändert werden, indem Sie sie umbenennen oder löschen. So fügen Sie ein neues Profil hinzu 1. Legen Sie die Einstellungen fest. (Sie können z. B. die Auflösung, den Bildtyp, das Schneideverfahren oder die Scangröße ändern.) 2.
Seite 49 Kurz-Betriebsanleitung So laden Sie ein Profil Wählen Sie aus dem Dialogfeld Bild aus dem Listenfeld “Profile” ein Profil aus. Das entsprechende Profil wird sofort geladen und im Dialogfeld Scanner-Eigenschaften angezeigt. So löschen Sie ein Profil Klicken Sie im Dialogfeld Bild auf “Profile”, um das Dialogfeld Profil bearbeiten aufzurufen.
Seite 50 Kurz-Betriebsanleitung So benennen Sie ein Profil um Klicken Sie im Dialogfeld Bild auf “Profile”, um das Dialogfeld Profil bearbeiten aufzurufen. Wählen Sie aus dem Listenfeld das Profil aus, das umbenannt werden soll, und klicken Sie auf die Schaltfläche Umbenennen. Geben Sie den neuen Namen für das Profil ein. Wählen Sie zum Löschen die Option “Ja”...
Seite 51 Kurz-Betriebsanleitung 4.4 Die Registerkarte "Komprimierung" Auf der Registerkarte "Komprimierung" können Sie die Komprimierung und den Komprimierungsgrad festlegen. Zweitonbilder werden normalerweise mit dem CCITT-Standard, auch Gruppe 4 (G4) genannt, komprimiert. Farb- und Graustufenbilder werden gewöhnlich mit der JPEG-Technologie komprimiert. Verschieben Sie den Regler JPEG-Qualität nach rechts oder links, um den Komprimierungsgrad zu erhöhen oder verringern.
Seite 52 Kurz-Betriebsanleitung Komprimierung: Zum Abschließen Ihres Scans bei einer angegebenen Geschwindigkeit wird das gescannte Bild während der Übertragung standardmäßig komprimiert. Falls Sie jedoch maximale Bildqualität erzielen möchten, können Sie die Bilddaten vor der Ausgabe die komprimieren. Gescanntes Gescanntes Bild Bild Bildbearbeitungsanwendung Scannertreiber Scanner An Anwendung:...
Seite 53 Kurz-Betriebsanleitung Das Dialogfeld "Komprimierung" 4-33...
Seite 54: Einstellen Der Farbunterdrückung
Kurz-Betriebsanleitung 4.5 Die Registerkarte "Farbunterdrückung" 4.5.1 Einstellen der Farbunterdrückung Mit der Registerkarte [Blindfarbe] können Sie Grün, Rot, Blau oder eine Farbe Ihrer Wahl auswählen; damit werden Bildelemente in der gewählten Farbe aus einem eingescannten Bild entfernt. Mit dieser Option wird der Text bei Verwendung von OCR- (Optical Character Recognition-)Software deutlicher dargestellt.
Seite 55 Kurz-Betriebsanleitung Optionen: Keine, Automatisch, Rot entfernen, Grün entfernen, Blau entfernen, Benutzerdefiniert - Keine: Hiermit wird keine Farbe entfernt. - Automatisch: Hiermit wird das Bild automatisch ohne die Elemente in der Primärfarbe ausgegeben. - Rot/Grün/Blau entfernen: Hiermit wird das Bild ohne die Elemente in der angegebenen Farbe ausgegeben.
Seite 56 Kurz-Betriebsanleitung Ergebnis der Farbentfernung in der Vorschau einsehen: Dies geschieht wie folgt: Klicken Sie oben links auf das Symbol [Scannereigenschaften] ( ) und wählen zur Anzeige verfügbarer Registernamen [Register]. Wählen Sie zur Anzeige des Vorschauregisters [Vorschau]. Klicken Sie zur Anzeige des Vorschaufensters [Vorschau]. Laden Sie Ihr Dokument in den Scanner und klicken Sie zum Anzeigen einer Vorschau des Bilds auf die Schaltfläche [Vorschau].
Seite 57 Kurz-Betriebsanleitung Vorschaufenster Nach Entfernung der gewählten Farbe 4-37...
Seite 58 Kurz-Betriebsanleitung So wählen Sie eine Farbe aus der Farbpalette: Klicken Sie im Dialogfenster Scanner Properties (Scanner- Eigenschaften) auf das Color Dropout (Farbunterdrückung)- Register. Wählen Sie aus dem Bildauswahlkästchen Gray (Grau) oder B&W (S/W) und klicken im Color Dropout(Farbunterdrü ckung)-Auswahlmenü auf „Custom (Anpassen)“.
Seite 59 Kurz-Betriebsanleitung Bewegen Sie Ihren Cursor über die Palette. Der Cursor wird zu einem Kreuz. Klicken Sie zur Auswahl einer Farbe. Die RGB-Werte werden simultan geändert. 4-39...
Seite 60 Kurz-Betriebsanleitung 4.6 Die Registerkarte "Papier" Auf der Registerkarte "Papier" können Sie Werte für die Bildausgabe festlegen (Zuschneiden, Scanbereich, OverScan, Mehrseiteneinzug-Erkennung). Das Dialogfeld "Papier" 4-40...
Seite 61: Beschreibung
Kurz-Betriebsanleitung 4.6.1 "Zuschneiden" Mit der Funktion "Zuschneiden" können Sie einen Teilbereich des zu scannenden Dokuments einlesen. Optionen: Automatisch, Automatisch (36“), Transportgesichert, Erkennung des Seitenendes, Automatischer Mehrfachscan, Relativ zu Dokument. Option Beschreibung Automatisch Automatisch passt das Zuschnittfenster entsprechend unterschiedlichen Dokumentengrößen an und begradigt automatisch verzerrte Dokumente.
Seite 62 Kurz-Betriebsanleitung Erkennung Mit dieser Funktion können Sie den Bereich festlegen, der gescannt werden soll. Verwenden Sie diese Funktion, wenn Sie eine Seitenendes größere Anzahl von Dokumenten mit (EOP) derselben Breite aber einer unterschiedlichen Länge scannen möchten. Bei dieser Option können Sie mit den Pfeiltasten den X- und Y- Offsetwert, die Breite und die Länge des Scanbereichs festlegen.
Seite 63 Kurz-Betriebsanleitung Wenn Sie die Option Transportgesichert verwenden, sind die folgenden Einstellungen verfügbar. X-Offset — Der Abstand vom linken Ende des Scanners  zum linken Ende des Scanbereichs. Y-Offset — Der Abstand vom oberen Ende des Dokuments  zum oberen Ende des Scanbereichs. Breite —...
Seite 64 Kurz-Betriebsanleitung Die Option Anpassung ist verfügbar, wenn Automatisch ausgewählt ist. Anpassung —fügt einen positiven/negativen Randwert vor/nach oder links/rechts des Bildes. Anpassung wird verwendet, wenn die automatische Dokumentenzuführung verwendet wird. Anpassung verringert die Möglichkeit von geknickten Ecken in schiefen Bildern. Um Werte für Anpassung einzustellen, verwenden Sie die Auf/Ab Tasten zur Auswahl wo Sie die Werte für Anpassung anwenden möchten: Oben/Unten oder Links/Rechts, und wählen Sie...
Seite 65 Kurz-Betriebsanleitung Relativ zu Dokument: (für mehrere Dokumente derselben Größe) Mit dieser Option können Sie verschiedene Bereiche der Dokumente ausschneiden und diese Bilder in Schwarzweiß, Grau oder Farbe zu scannen. Es gibt z. B. Anwendungen, bei denen ein Teil eines Dokuments in Farbe und der Rest in Schwarzweiß gespeichert wird, um Speicherplatz zu sparen.
Seite 66 Kurz-Betriebsanleitung Klicken Sie auf die Registerkarte Preview (Vorschau), um das Vorschaufenster aufzurufen. Auf dem Bildschirm erscheint ein rechteckiger schwarzer Kasten , der die maximale Scangröße anzeigt, die Sie gerade festgelegt haben. Ausgewähltes Bild- Bild auswahl- fenster Rechteckiger schwarzer Kasten Klicken Sie auf die Schaltfläche Preview (Vorschau), um das gesamte Bild mit geringer Auflösung anzuzeigen, damit Sie den relativen Scanbereich korrekt festlegen können.
Seite 67 Kurz-Betriebsanleitung Kreuz Relativer Bereich Wählen Sie im Bildauswahlfenster die Option B&W image (Schwarzweißbild), um das ganze Dokument zu scannen. Klicken Sie auf die Schaltfläche Scan (Scannen), um das Dokument mit zwei Bildtypen und Scangrößen zu scannen. (Das Ergebnis sehen Sie unten.) Gesamtes Dokument in Schwarzweiß...
Seite 68 Kurz-Betriebsanleitung 4.6.2 Weitere Einstelloptionen in der Registerkarte "Papier" Carrier Sheet Mode (Trägerblattmodus): Prüfen Sie diese Option zum automatischen Zuschneiden des Scanfensters entsprechend Ihrer Dokumentengröße, wenn Sie nicht standardmäßige Dokumente (hochempfindliches Dokument, Dokument mit unregelmäßiger Größe) mit einem Trägerblatt (optional) scannen. Dokumente mit einem Trägerblatt einlegen Ein Trägerblatt ist ein Kunststoffblatt, das speziell zum Einlegen nicht standardmäßiger Dokumente im Scanner genutzt wird.
Seite 69 Kurz-Betriebsanleitung Öffnen Sie das Trägerblatt und legen das Dokument ein. Bringen Sie die Oberseite des Dokuments mit der Oberseite des Trägerblattes (bedruckter Bereich) in Übereinstimmung. Bei Dokumenten, die größer als A4/Letter-Format sind, wie A3 Bringen Sie die Oberseite des Dokuments mit der Oberseite des Trägerblattes (bedruckter Bereich) und die Falte mit der rechten Kante des Trägerblattes in Übereinstimmung, sodass das Dokument im oberen Eck in das Trägerblatt...
Seite 70 Kurz-Betriebsanleitung Passen Sie die Papierführungen auf die Breite des Trägerblattes an. Passen Sie die Papierführungen so an, dass kein Freiraum zwischen den Führungen und dem Trägerblatt verbleibt. Ein Freiraum zwischen Führungen und Trägerblatt kann dazu führen, dass das Trägerblatt während des Scans nicht richtig ausgerichtet ist;...
Seite 71 Kurz-Betriebsanleitung Auswahlmöglichkeiten: None US Letter- 8.5”x 11” US Legal – 8.5” x 14” ISO A4 – 21 x 29.7 cm ISO A5 – 14.8 x 21 cm ISO A6 – 10.5 x 14.8cm ISO A7 – 7.4 x 10/5 cm ISO B5 –...
Seite 72 Kurz-Betriebsanleitung Wenn Long Page (<118”) ausgewählt ist, müssen Sie die Größe Ihres Dokuments in den Feldern Length (Länge) und Width (Breite) eingeben. Hinweis zum Scannen langer Dokumente: Ziehen Sie die Verlängerung im ADE-Papierfach heraus. Sorgen Sie für genügend Platz rund um das Ausgabefach, damit das ausgeworfene Papier nicht aus dem Ausgabefach fällt.
Seite 73 Kurz-Betriebsanleitung Zeitbeschränkung Transport Die Wartezeit, die der Scanner nach Abschluss des ersten Scan- Jobs wartet, ehe er einen automatischen Scan startet, kann eingestellt werden. Diese Funktion ist besonders hilfreich, wenn Sie mehrere einzelne Dokumente mit den gleichen Scan- Einstellungen einlesen möchten. Die Standardeinstellung lautet 0.
Seite 74 Kurz-Betriebsanleitung Hintergrun Mit dieser Option legen Sie den Hintergrund Ihres Scans fest. Auswahlmöglichkeiten: Weißer Hintergrund, Schwarzer Hintergrund. Hinweis: Bei Scannern mit automatischem Dokumenteinzug kann diese Option derzeit nur im „Auto-Zuschnitt“-Modus ausgewählt werden. Bei Flachbettscannern steht diese Option sowohl bei „Auto-Zuschnitt“ als auch bei „Transport-fixiert“...
Seite 75: Mehrseiteneinzug-Erkennung
Kurz-Betriebsanleitung 4.7 Mehrseiteneinzug-Erkennung Bei der Mehrseiteneinzug-Erkennung erkennt das Gerät, wenn beim Einzelblatteinzug mehrere Seiten überlappend in den Scanner eingezogen werden. Der Mehrseiteneinzug tritt gehäuft bei geklammerten Dokumenten, Kleberesten auf Seiten oder durch elektrostatische Ladung im Papier auf. Hinweis: Die Verfügbarkeit dieser Option hängt vom Scannertyp ab. 4-55...
Seite 76 Kurz-Betriebsanleitung Überlängenerkennung Bei der Überlängenerkennung können Sie die Länge der Dokumente vorgeben. Dieser Wert gibt die Länge an, die über den Scanbereich hinaus geht. Im Anzeigefenster wird die Größe des Dokuments bei Veränderung des Werts angezeigt. Der Wert 0 steht für keine Überlängenerkennung. Die Funktion Überlängenerkennung ist dann zu empfehlen, wenn Sie Dokumente derselben Größe mit dem automatischen Seiteneinzug scannen.
Seite 77 Kurz-Betriebsanleitung Hinzufügen eines Tonsignals: 1. Klicken Sie auf die Taste Durchsuchen, die sich rechts neben dem Lautsprechersymbol befindet. Das Dialogfeld Öffnen erscheint. 2. Wählen Sie eine Wave-Datei aus. 3. Klicken Sie auf die Taste Öffnen. Die Wave-Datei wird hinzugefügt. Einheiten Hier wird das primäre System für die Einheiten eingestellt.
Seite 78 Kurz-Betriebsanleitung 4.8 Die Schaltfläche "Vorschau" Wenn Sie auf die Schaltfläche Vorschau klicken, können Sie sich vor dem endgültigen Scan eine Vorschau (einen Scan mit geringer Auflösung) davon ansehen. Anhand dieses Vorschaubilds können Sie den Scanbereich genau festlegen. Diesen können Sie entweder aus dem Listenfeld “Scan Area” (Scanbereich) auswählen, oder Sie legen ihn fest, indem Sie den Cursor auf das Anzeigefenster setzen und ihn diagonal darüber ziehen.
Seite 79: Das Register Optimierung
Kurz-Betriebsanleitung 4.9 Das Register Optimierung Das Register Enhancement (Optimierung) ermöglicht Ihnen die Festlegung folgender zusätzlicher Bildverarbeitungseinstellungen. Das Dialogfeld "Optionen" 4-59...
Seite 80 Kurz-Betriebsanleitung Lochung Beim Scannen eines gelochten Dokuments entfernen können Sie die Lochung vom ausgegebenen gescannten Bild entfernen. Beachten Sie, dass die Verfügbarkeit dieser Funktion je nach Scannermodell variiert. Ausgegebenes Original Bild Die Lochung kann nicht entfernt werden, wenn: • Die Auflösung auf weniger als 150 DPI eingestellt ist •...
Seite 81 Kurz-Betriebsanleitung Schatten entfernen Wird im Register „Bild” die Option „Flachbett” unter „Scanquelle” ausgewählt, aktiviert sich die Option „Schatten entfernen”. Beim Scannen eines Buches wird der Schatten des Buchrückens durch Anklicken dieser Option entfernt. Vorher Nachher 4-61...
Seite 82 Kurz-Betriebsanleitung Background Processing (Hintergrundbearbeitung): Die Option [Background Processing (Hintergrundbearbeitung)] ermöglicht Ihnen die Weichzeichnung der Hintergrundfarbe oder deren Entfernung zur Erzeugung eines klareren Bildes. Die Option ist besonders bei Dokumenten mit Farbformularen, wie bspw. Rechnungen, praktisch. Optionen: Ohne, Weich, Entfernung Ohne – es wird keine Hintergrundbearbeitung durchgeführt (Standard) Weich –...
Seite 83 Kurz-Betriebsanleitung Hintergrundbearbeitung: Ohne Hintergrundbearbeitung: Weich Hintergrundbearbeitung: Entfernung/Füllfarbe: Weiß Hinweis: Die Hintergrundfarbe im kleinen Bereich wird nicht bearbeitet oder entfernt. 4-63...
Seite 84 Kurz-Betriebsanleitung Rand Markieren Sie die Option Weiß oder Schwarz, füllen wenn Sie um das gescannte Bild herum einen weißen oder schwarzen Rand hinzufügen möchten. Geben Sie einen Wert von 0 bis 5 mm ein. Die Standardeinstellung ist 0. Original Rand füllen: 5 mm (Schwarz) 4-64...
Seite 85 Kurz-Betriebsanleitung Entstörung (Despeckle) Hin und wieder können kleine Punkte oder Flecken im Hintergrund eines gescannten Bilds erscheinen. Durch das Entstören entsteht ein saubereres Bild für die OCR-Verarbeitung (Optical Character Recognition) und die Datei wird kleiner. Definieren Sie die Bildstörungen, die entfernt werden sollen, anhand ihrer Störungszahl (Größe) und ihres Störungsradius (Bereich).
Seite 86 Kurz-Betriebsanleitung Linien entfernen: Bei Wahl des Bildmodus Schwarzweiß aktiviert sich die Option „Linien entfernen”. Linien entfernen entfernt Linien auf dem Bild und baut Buchstaben/Zeichen zur Verbesserung der OCR-Genauigkeit (optische Zeichenerkennung) neu auf. Optionen: Keine, Formblatt, Horizontal, Vertikal Keine – der Standardmodus, der keine Linien entfernt. Tabellenform –...
Seite 87: Das Register Drehung
Kurz-Betriebsanleitung 4.10 Das Register Drehung Das Register Rotation (Drehung) ermöglicht Ihnen die Festlegung folgender Bilddrehungsoptionen: 4-67...
Seite 88 Kurz-Betriebsanleitung Bild drehen Wählen Sie aus der Drop-down-Liste den Drehwinkel aus, um den das gescannte Bild gedreht werden soll. Auswahlmöglichkeiten: Keine, 90° (im Uhrzeigersinn), 90° (entgegen dem Uhrzeigersinn), 180°, Automatisch ausrichten. Original 90° (im Uhrzeigersinn) 180° 90° (entgegen Uhrzeigersinn) 4-68...
Seite 89 Kurz-Betriebsanleitung Autom. auf Inhaltsbasis: Bei der Wahl von „Autom. auf Inhaltsbasis” werden die dazugehörigen Modi aktiviert, sodass Sie weitere Optionen auswählen können. Modus: Schnell, Volltext, Komplexität Schnell – der Standardmodus für Bilddrehungen mit höchster Geschwindigkeit. Volltext – der erweiterte Modus für Dokumente mit gemischter Textausrichtung.
Seite 90 Kurz-Betriebsanleitung Bildaufteilung Durch die Aufteilung eines Bildes werden horizontal oder vertikal zwei separate Bilder erstellt. Dies ist bei Dokumenten mit zwei Seiten pro Bild hilfreich, wenn Sie die beiden Seiten als zwei Bilder speichern möchten (eine Seite pro Bild). Optionen: None (Keine), Horizontal, Vertical (Vertikal).
Seite 91 Kurz-Betriebsanleitung Seitenausrichtung Mit dieser Funktion haben Sie die Möglichkeit die Ausrichtung doppelseitiger Vorlagen festzulegen. Wenn Sie die Option “Umklappen” wählen, wird das Bild auf der Rückseite um 180° gedreht. Diese Funktion wird für doppelseitig im Hochkantformat bedruckte Vorlagen (höher als breit) verwendet, die aber im Querformat in den Scanner eingeführt werden (breiter als hoch) und umgekehrt.
Seite 92 Kurz-Betriebsanleitung Bild- Markieren Sie die Option Spiegeln, wenn Sie einstell- die rechte und linke Seite des Bilds optionen vertauschen, also spiegeln, möchten. Original Gespiegeltes Bild 4-72...
Seite 93 Kurz-Betriebsanleitung 4.11 Das Register Trennung Das Register Separation (Trennung) ermöglicht Ihnen die Aktivierung der Erkennungsengine zum Erkennen von leeren Seiten, Strichcodes und Patch-Codes sowie zur Benachrichtigung der Softwareapplikation, die Dokumententrennung unterstützt, zur Trennung Ihrer mehrseitigen Dokumente. Optionen: Blank Page Removal (Entfernung leerer Seiten), Barcode Detection (Strichcode-Erkennung), Patch Code Detection (Patch-Code- Erkennung).
Seite 94 Kurz-Betriebsanleitung Wenn der Strichcode erfolgreich erkannt wurde, wird eine Datei [avbarcode.ini] erstellt und in folgendem Verzeichnis gespeichert: Windows XP: C:\Documents and Settings\All Users\Application Data\%PRODUCTNAME% Windows Vista, Windows 7, Windows 8, Windows 10: C:\ProgramData\%PRODUCTNAME% (C: Ihr Systemlaufwerk) Strichcode-Typen: Folgende Strichcode-Typen können erkennt werden. Zweidimensionale Codes Aztec ...
Seite 95 Kurz-Betriebsanleitung Eindimensionale Strichcodes: Add-2  Add-5  Airline 2 of 5  Australian Post 4-State Code  BCD Matrix  Codabar  Code 128 (A,B,C)  Code 2 of 5  Code 32  Code 39  Code 39 Extended ...
Seite 96 Kurz-Betriebsanleitung Hinweis: Empfohlene Auflösung: 200 bis 600 DPI bei regulärem  Strichcode, 300 bis 600 DPI bei QR-Code Abgeschrägte Strichcodes werden möglicherweise nicht  richtig erkannt. Wird dasselbe Blatt wiederholt verwendet, kann die  Erkennungsgenauigkeit nachlassen, wenn sich Schmutz auf dem Blatt angesammelt hat.
Seite 97 üblicherweise als Dokumententrennblatt in einem Stapel Dokumente verwendet. Sie können verschiedene Größen von Patch-Codes (PDF) durch Auswahl von [Start]-Menü > [All Programs (Programme)] > [Avision Scanner Series (Avision-Scanner-Serie)] > [Patch code (Patch-Code)] finden. Drucken Sie die PDF-Datei zur Erstellung des Patch-Code-Blattes einfach aus.
Seite 98 Kurz-Betriebsanleitung Hinweise zum Drucken der Patch-Codes: Verwenden Sie leeres weißes Papier.  Stellen Sie die Skalierung auf 100 % ein. Das Blatt wird  nicht richtig erkannt, wenn es kleiner als in Originalgröße gedruckt wird. Verwenden Sie nicht den Toner-Sparmodus. Das Blatt wird ...
Seite 99 Kurz-Betriebsanleitung 4.12 Die Registerkarte "Einstellungen" In der Registerkarte "Einstellungen" können Sie die folgenden Einstellungen festlegen: Das Dialogfeld "Einstellungen" 4-79...
Seite 100 Kurz-Betriebsanleitung Modus: Nein, Seitenzahl, Speichergröße Cache Diese Option erlaubt die Zuordnung eines bestimmten Anteils des verfügbaren RAM- Speichers, um Bilddaten zu verarbeiten. Indem eine kleinere Speichergröße festgelegt wird, kann Speicherplatz für andere Anwendungen freigegeben werden. Wenn Sie eine größere Speichergröße festlegen, haben Sie mehr Speicher für die Verarbeitung von Bilddaten zur Verfügung, insbesondere wenn mehrere größere...
Seite 101 Kurz-Betriebsanleitung Enable Wählen Sie das Power Off (Abschalten- Power Off Kontrollkästchen) und legen Sie durch (Abschaltung Verschieben des Reglers fest, wann sich aktivieren) der Scanner nach Ausführung Ihrer letzten Aktion automatisch abschalten soll. Sie können die Zeit auf 1 bis 480 Minuten einstellen.
Seite 102 Kurz-Betriebsanleitung 4.13 Registerkarte Imprinter Die Registerkarte Imprinter erlaubt das Eindrucken von alphanumerischen Zeichen, Datum, Uhrzeit und benutzerdefinierten Mitteilungen auf dem gescannten Bild, wenn digitaler Imprinter ausgewählt ist bzw. auf der Rückseite des Dokuments, wenn externer Imprinter ausgewählt ist. Auswahl: Externer Imprinter, Digitaler Imprinter. Wenn ein externer Imprinter installiert ist, wählen Sie Externer Imprinter.
Seite 103 Kurz-Betriebsanleitung Datum/Uhrzeit Legen Sie fest, ob Datum und Uhrzeit in der Druckzeichenfolge enthalten sein sollen. Format: JJJJMMTTSSMM Beispiel, 20090402170645-Test0001 gibt das Jahr, den Monat, den Tag, die Stunde, die Sekunden, den benutzerdefinierten Text und den Zähler an. Eigene Schriftart Hier wählen Sie die gewünschte Schriftart aus.
Seite 104 Kurz-Betriebsanleitung Textausrichtung Zur Auswahl der Textausrichtung. Auswahlmöglichkeiten: Normal, Gedreht, Vertikal, Vertikal gedreht, 90 ° rechts, 90 ° links Normal Gedreht Vertikal Vertikal gedreht 90 ° links 90 ° rechts Wenn Sie Textstempel in gescannte Bilder integrieren, werden normale und gedrehte Texte wie folgt angezeigt: Gedreht Normal 4-84...
Seite 105 Kurz-Betriebsanleitung Druckposition Zur Auswahl der Position, an der Ihr Text platziert wird. Durch Bewegen des Schiebers nach rechts erhöhen Sie den Wert, beim Verschieben nach links vermindert sich der Wert. Bereich: 0 – 355 mm. Standard: 0 mm Der Wert bezeichnet den Abstand vom Fuß...
Seite 106 Kurz-Betriebsanleitung 4.14 Die Registerkarte "Informationen" In der Registerkarte "Informationen" werden die folgenden System- und Scannerinformationen angezeigt. Das Dialogfeld "Informationen" Die Taste "Bericht": Wenn beim Scannen eine Fehlermeldung angezeigt wird, klicken Sie auf die Taste "Bericht". Es wird eine Datei mit dem Namen report.txt (Windows XP: C:\Documents and Settings\All...
Seite 107 Kurz-Betriebsanleitung Die Taste "Roller-Zähler zurücksetzen" ： Nach Scannen von mehr als einer empfohlenen Anzahl Seiten (beachten Sie den nachfolgenden Abschnitt 7.4 ADE-Walze tauschen) über den ADE ist die ADE-Walze möglicherweise verschlissen und es können Probleme mit dem Dokumenteneinzug auftreten. In diesem Fall sollten Sie den ADF-Roller durch einen neuen ersetzen.
Seite 108: Umgang Mit Der Isis- Schnittstelle
Kurz-Betriebsanleitung 5. Umgang mit der ISIS- Schnittstelle *Bitte beachten Sie zur Installation des ISIS-Scanner-Treibers das vorausgegangene Kapitel „Scanner-Installation“. Zum Scannen per ISIS-Benutzerschnittstelle können Sie die mitgelieferte QuickScan-Software starten. Der ISIS-Treiber-Betrieb entspricht dem von TWAIN. Jede Funktion des ISIS-Schnittstellenbildschirms wird in Folge kurz erläutert: Modus: Wahl eines Scanmodus, inklusive S/W, grau, Farboptionen.
Seite 109: Verwenden Der Tasten
Kurz-Betriebsanleitung 6. Verwenden der Tasten Die Schnellstarttasten des Scanners sind unten abgebildet: Funktionsanzeigefenster Taste Select Taste Cancel (Abbrechen) Taste Scan (Scannen) Der Power Button...
Seite 110: Vor Dem Scannen Die Tastenkonfiguration Prüfen
Kurz-Betriebsanleitung Installieren des Button Manager V2 Der Button Manager V2 bietet Ihnen eine einfache Möglichkeit, Ihre Dokumente zu scannen und dann die gescannten Dokumente mit den gewünschten Softwareanwendungen zu verknüpfen. Dazu müssen Sie lediglich eine Taste des Scanners drücken. Vor dem Scannen sollten Sie jedoch die Tastenkonfigurationen prüfen, damit das richtige Dateiformat und die gewünschte Zielanwendung gewählt werden.
Seite 111 Kurz-Betriebsanleitung Im Tastenfeld werden die ersten fünf Scantasten angezeigt. Klicken Sie mit der rechten Maustaste auf die Taste (Funktion), die Sie prüfen möchten. Das Fenster "Tasteneigenschaften" wird angezeigt. Name der gewählten Taste Tastenname Auswahlfeld für den Bildmodus Grundlege Scanpara meter Ordner und Dateiname für das...
Seite 112 Kurz-Betriebsanleitung Mit einem Tastendruck scannen Stellen Sie die Seitenführungen auf die Papierbreite ein und legen Sie die Vorlage mit der bedruckten Seite nach oben in den automatischen Seiteneinzug ein. Prüfen Sie die Nummer auf dem LCD des Scanners, um sicherzustellen, dass die richtigen Scaneinstellungen und die Zielanwendung ausgewählt sind.
Seite 113: Pflege Des Scanner
Kurz-Betriebsanleitung 7. Pflege des Scanner 7.1 Säubern der Glasfläche Die Reinigungsschritte 1) Benutzen Sie ein sauberes und fusselfreies, mit Isopropanol (95%) getränktes Tuch. 2) Öffnen Sie die Dokumentenabdeckung wie in Abb. 7-1 gezeigt. Wischen Sie die Glasfläche ab. 3) Schließen Sie die Dokumentenabdeckung. Ihr Scanner kann jetzt wieder in Betrieb genommen werden.
Seite 114: Entfernen Von Störenden Streifen Auf Ihren Gescannten Bildern
Kurz-Betriebsanleitung 8. Troubleshooting 8.1 Entfernen von störenden Streifen auf Ihren gescannten Bildern Falls Ihr gescanntes Bild mit störenden Streifen angezeigt wird, so wird dies wahrscheinlich durch Staub- oder Tonerpartikel auf dem Streifen der Glasfläche versucht worden sein. Um die Staub- oder Tonerpartikel zu entfernen, Tränken Sie ein sauberes Tuch mit Isopropanol (95%).
Seite 115 Kurz-Betriebsanleitung Fragen und Antworten Frage: Wenn der Scanner eingeschaltet ist, macht er Geräusche und ist nicht betriebsbereit. Antwort: Es gibt zwei Möglichkeiten: 1) Sie haben es versäumt, die Transportsicherung des Scanners in die “use” („Benutzen“) Position zu schieben. Falls dies der Fall ist, stellen Sie den Statusschalter des Scanners zuerst in die “use”...
Seite 116 Kurz-Betriebsanleitung Frage: Während des Scannens macht der Scanner häufig Geräusche oder er scannt vor und zurück. Antwort: Normalerweise bedeutet dies, dass Ihr Computer über zu wenig Arbeitsspeicher verfügt oder die CPU Geschwindigkeit zu niedrig ist. Bitte versuchen Sie eine Erhöhung Ihres Arbeitsspeichers auf mindestens 32MB oder ersetzen Sie Ihre CPU durch einen Pentium Prozessor oder höher.
Seite 117: Technischer Service
Kurz-Betriebsanleitung Technischer Service Technischer Kundendienst für Avision-Scanner wird vom Avision Technical Assistance Center (ATAC) bereitgestellt. Bevor Sie sich ans ATAC wenden, notieren Sie sich folgende Daten: Seriennummer und Revisionsnummer des Scanners (auf der • Unterseite des Geräts); Hardwarekonfiguration (z.B., Prozessor, RAM, •...
Seite 118 Kurz-Betriebsanleitung China und Umgebung Hongcai Technology Limited 7A, No.1010, Kaixuan Road, Shanghai 200052 P.R.C. Telefon:+86-21-62816680 FAX:+86-21-62818856 E-MAIL: sales@avision.net.cn http://www.avision.com.cn Europa und Umgebung Avision Europe GmbH Bischofstr. 101 D-47809 Krefeld Deutschland Telefon: +49-2151-56981-40 FAX: +49-2151-56981-42 E-MAIL: info@avision-europe.com http://www.avision.de...
Seite 119: Anbringen Der Automatischen Dokumentenzuführung
Kurz-Betriebsanleitung 9. Benutzung und Wartung der optionalen automatischen Dokumentenzuführung 9.1 Anbringen der automatischen Dokumentenzuführung Entfernen Sie die Dokumentenabdeckung. Fügen Sie die beiden Scharniere der automatischen Dokumentenzuführung in die entsprechenden Öffnungen der Glasfläche wie unten gezeigt ein.
Seite 120 Kurz-Betriebsanleitung Heben Sie den Papiereinzug auf etwa 45 Grad an. Ziehen Sie den Plastikbügel des Papiereinzugs nach unten. Drücken Sie den Papiereinzug leicht an, so dass der Plastikbügel in die Klemmen einklickt. Ziehen Sie die Papiereinzugsverlängerung auf die gewünschte Länge. Verbinden Sie das ADF (Automatische Dokumentenzuführung) Kabel (verbunden mit der Dokumentenabdeckung) mit dem ADF Anschluss an der...
Seite 121: Einlegen Ihres Dokuments
Kurz-Betriebsanleitung 9.2 Einlegen Ihres Dokuments 9.2.1 Hinweis zum gebrauch des blatteinzugs Bevor Sie die ADF verwenden, vergewissern Sie sich bitte, dass Ihre Dokumente die folgenden Voraussetzungen erfüllen: Das Format von Dokumenten kann von 6” x4” bis 11.8” • x 17” (Legal) reichen. Das Gewicht von Dokumenten kann von 13 bis 32 lbs •...
Seite 122: Stapeleinzug Einlegen
Kurz-Betriebsanleitung 9.2.2 Die Vorlage in die Papierlade für den automatischen Stapeleinzug einlegen Legen Sie Ihr(e) Dokument(e) mit dem Text nach FACE UP (OBEN ZEIGEND) in die ADF ein und stellen Sie sicher, dass die Oberseite jeder Seite zuerst eingezogen wird. Richten Sie die Papierführungen ein, um das/die Dokument(e) in der ADF zu zentrieren.
Seite 123: Beheben Eines Papierstaus
Kurz-Betriebsanleitung 9.3 Beheben eines Papierstaus Gehen Sie bei einem Papierstau folgendermaßen vor: Drücken Sie auf die ADF Auslösetaste auf der linken Seite. Öffnen Sie die Vorderklappe des Scanners nach links. Ziehen Sie das Papier vorsichtig aus der ADF heraus. Schließen Sie die Vorderklappe des Scanners. Ihr Scanner kann nun wieder in Betrieb genommen werden.
Seite 124: Wartung Der Automatischen Dokumentenzuführung
Kurz-Betriebsanleitung 9.4 Wartung der automatischen Dokumentenzuführung 9.4.1 Reinigen der Einzugrollen Es kann vorkommen, dass das Schienenelement und die Einzugsrollen durch Tintenreste, Tonerpartikeln oder Papierstaub verschmutzt werden. Ist dies der Fall, kann der Scanner Dokumente möglicherweise nicht mehr korrekt einziehen. Bitte führen Sie die folgenden Reinigungsschritte aus, um Ihre Maschine wieder in den ursprünglichen Zustand zu bringen.
Seite 125 Kurz-Betriebsanleitung ADF Rollen...
Seite 126: Ersetzen Des Adf Snap-In Pad Moduls
Kurz-Betriebsanleitung 9.4.2 Ersetzen des ADF Snap-in Pad Moduls Nach dem Scannen von etwa 50.000 Seiten mit der ADF könnte das Pad abgenutzt sein und es könnte zu Problemen bei der Dokumentenzufuhr kommen. In diesem Fall empfehlen wir dringend, das Pad Modul auszutauschen. Wenden Sie sich für die Bestellung eines neuen Pad Moduls bitte an Ihren nächstgelegen Händler und folgen Sie den unten stehenden Schritten für den Austausch.
Seite 127 Kurz-Betriebsanleitung Drücken Sie beide Seiten des ADP Snap-in Pad Moduls mit Ihren Fingern nach innen, um das ADF Snap-in Pad aus dem Steckplatz zu ziehen. ADF Pad Modul Einbau Nehmen Sie das ADF Pad Modul aus dem Karton. Drücken Sie beide Seiten des ADF Snap-in Pads mit Ihren Fingern nach innen.
Seite 128: Austausch Der Adf Rolle
Kurz-Betriebsanleitung 9.4.3 Austausch der ADF Rolle Nach dem Scannen von etwa 200.000 Seiten mit der ADF könnte die ADF Rolle abgenutzt sein und es könnte zu Problemen bei der Dokumentenzufuhr kommen. In diesem Fall müssen Sie möglicherweise die ADF Rolle austauschen. Wenden Sie sich für die Bestellung einer neuen ADF Rolle bitte an Ihren nächstgelegen Händler und folgen Sie den unten stehenden Schritten für den Austausch.
Seite 129 Kurz-Betriebsanleitung Drücken Sie die beiden Drahtbügel nach innen, um sie vom Steckplatz zu lösen. Entfernen Sie die ADF Rolle aus dem Scanner. 9-11...
Seite 130 Kurz-Betriebsanleitung Einbau Legen Sie die rechte Seite der ADF Rolle wie unten gezeigt auf die Drahtbügel. Legen Sie die linke Seite der ADF Rolle in die linke Öffnung des Steckplatzes ein. Stellen Sie sicher, dass die linke Seite und die ADF Rolle wie unten gezeigt eingelegt sind. 9-12...
Seite 131 Kurz-Betriebsanleitung Legen Sie zwei Drahtbügel wie unten gezeigt in die Öffnungen des Steckplatzes ein. 9-13...
Seite 132: Technische Daten
Kurz-Betriebsanleitung 10. Technische Daten Technische Änderungen vorbehalten. Die aktuellen ausführlichen Spezifikationen finden Sie auf unserer Webseite unter http://www.avision.com. Model No. BT-0911S Scanner Typ Flachbett / ADF (Optional) Scan-Modus Farbe/Graustufe/Liniengrafik Optische Auflösung 600 * 600 dpi Lichtquelle Maximale Scangröße 300 x 432 mm ( 11.8 x 17 in.) Schnittstelle High-Speed USB 2.0...
