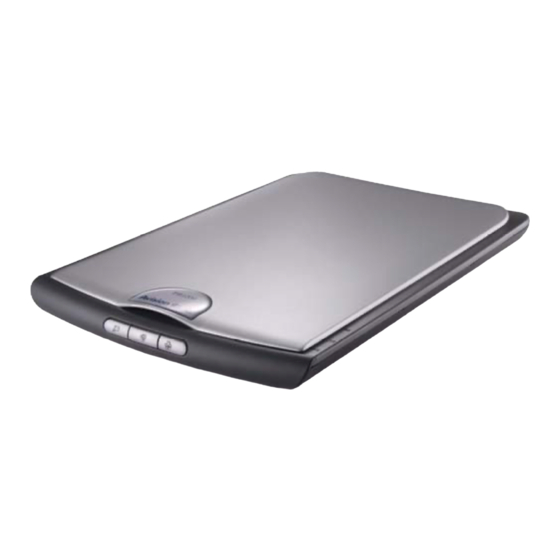

Kurz-Betriebsanleitung Regulatory model: BF-0709S Avision Inc.
Seite 2
Ausrüstung, elektronisch, mechanisch, magnetisch, optisch, chemisch, manuell oder auf sonstige Weise ohne die vorherige schriftliche Genehmigung von Avision Inc. verboten. Eingescannte Materialien unterliegen vielleicht dem Schutz durch Staatsgesetze oder andere Kodizes. Der Kunde allein trägt die Verantwortung für den Umgang mit Scanvorlagen.
Seite 3
Kurz-Betriebsanleitung FCC-Zulassungsbestätigung Dieses Gerät wurde getestet und den Beschränkungen für Digitalgeräte der Klasse B nach Teil 15 der FCC-Regelungen für konform befunden. Diese Beschränkungen wurden mit Ziel entworfen, einen vernünftigen Schutz schädlichen Interferenzen bei der Aufstellung in einem Haushalt zu bieten. Dieses Gerät erzeugt, verwendet und kann Funkfrequenzenergie abstrahlen...
Seite 4
Estsorgung von Elektrogeräten durch Benutzer in privaten Haushalten in der EU Dieses Symbol auf dem Produkt oder dessen Verpackung gibt an, dass das Produkt nicht zusammen mit dem Restmüll entsorgt werden darf. Es obliegt daher lhrer Verantwortung, das Gerät an einer entsprechenden Stelle für die Entsorgung oder Wiederverwertung von Elektrogeräten aller Art abzugeben (z.B.
Seite 5
Kurz-Betriebsanleitung System Voraussetzungen IBM kompatibel PC 586, Pentium oder höher Microsoft Windows 98SE / Me / 2000 / XP USB-Anschluss (Hi-Speed nur mit USB 2.0 Karte) Mindestens 100 MB freier Festplattenspeicher Mindestens 128 MB RAM CD-ROM Laufwerk...
Inhalt Einführung ..............1-1 Installation ..............2-1 Installieren des Scanner-Treibers und der Anschlusskabel........... 2-2 2.1.1 Das Gerät einschalten......2-2 2.1.2 Installieren des Scanner-Treibers ..2-3 2.1.3 Entriegeln des Scanners......2-5 Der erste Scanvorgang ..........3-1 DAS PAPER AUF DAS DOKUMENTENGLASS LEGEN ............... 3-1 Prüfen der Scannerinstallation ......
Seite 7
Kurz-Betriebsanleitung 4.5.2 Weitere Einstelloptionen in der Registerkarte "Papier" .............4-28 4.5.3 Relativ zu Dokument......4-35 Die Schaltfläche "Vorschau" ......4-38 Die Registerkarte "Optionen".......4-39 Die Registerkarte "Einstellungen"....4-44 Die Registerkarte "Informationen" ....4-46 Verwenden der Tasten ..........5-1 Installieren des Button Managers ....5-2 Vor dem Scannen die Tastenkonfiguration prüfen ...............
Kurz-Betriebsanleitung 1. Einführung Dieser Scanner verfügt sowohl über einen integrierten Seiteneinzug auch einen Seiteneinzug, Vorderseite angebracht werden kann, so dass Sie schnell Ihre Papiervorlagen scannen und in ihre elektronischen Kopien umwandeln können. Lesen Sie bitte dieses Handbuch, bevor Sie den neuen Scanner installieren und in Betrieb nehmen.
Seite 9
Scanner USB Kable Netzteil & Netzkabel Gebrauchsanleitug/CD Hinweis: Benutzen Sie ausschließlich den beigefügten AC-Adapter (PSAA15W-120 by Phihong / HEG42-120130-7L by Hitron) dazugehörige Anschlusskabel wird während der nationalen Überprüfung bereitgestellt und geprüft. Wir empfehlen Ihnen, die Verpackung des Gerätes aufzuheben, falls Sie den Scanner zur Reparatur zurückgeben müssen.
Kurz-Betriebsanleitung 2. Installation Allgemeine Hinweise Der Scanner darf nicht direktem Sonnenlicht ausgesetzt werden. Direktes Sonnenlicht oder starke Hitze können das Gerät beschädigen. Der Scanner darf nicht an einem feuchten oder staubigen Ort installiert werden. Schließen Sie den Scanner an eine geeignete Wechselstrom- steckdose.
2.1 Installieren des Scanner-Treibers und der Anschlusskabel 2.1.1 Das Gerät einschalten Stecken Sie den kleinen Stecker des Netzteils in die Netzanschlussbuchse des Scanners. Stecken Sie den anderen Stecker in eine Steckdose. Netzkabel...
Kurz-Betriebsanleitung 2.1.2 Installieren des Scanner-Treibers * Damit der Computer den USB-Scanner erkennen kann, muss zuerst der Scanner-Treiber installiert und dann der Scanner an den Computer angeschlossen werden. 1. Legen Sie die mitgelieferte CD in Ihr CD-ROM Laufwerk. 2. Das Software Installations-Fenster erscheint. Falls nicht, starten Sie bitte setup.exe von der CD.
Seite 13
Text auf der Installationszeichnung: Install Button Manager: Wenn Sie die Tasten auf dem Scanner verwenden möchten, müssen Sie Button Manager installieren. Um sicherzustellen, dass Button Manager richtig funktioniert, müssen Sie ZUERST Button Manager und dann den Scanner- Treiber installieren. Installieren des Scanner-Drivers: Damit der Computer mit dem Scanner kommunizieren kann, muss der Scanner-Treiber installiert werden.
Kurz-Betriebsanleitung 2.1.3 Entriegeln des Scanners Stecken Sie das quadratische Ende des USB-Kabels in die USB-Buchse des Scanners. Stecken Sie das rechteckige Ende in die USB-Buchse des Computers. USB Kable Der Computer zeigt die Mitteilung Neue Harware gefunden an. (Windows 9X/Windows ME) Unter Windows 9x bzw.
Seite 15
Unter Windows XP klicken Sie auf Weiter um fortzufahren. In diesem Moment wird der Assistant für das “Suchen neuer Hardware” wieder angezeigt. Wenn folgendes Fenster erscheint, klicken Sie bitte auf Fertigstellen. Bitte beachten: Wenn Sie den Scanner unter Windows XP/2000 deinstallieren möchten, vergewissern Sie sich, dass der Scanner angeschlossen ist.
Kurz-Betriebsanleitung 3. Der erste Scanvorgang 3.1 DAS PAPER AUF DAS DOKUMENTENGLASS LEGEN Richten Sie das Dokument, wie gezeigt, anhand des Bezugspunktes aus. Bezugspunkt Mark...
Prüfen der Scannerinstallation Um zu prüfen, ob der Scanner richtig installiert wurde, stellt Avision das sehr nützliche Tesptprogramm Avision Capture Tool zur Verfügung. Mit diesem Werkzeug können Sie einfache Scans ausführen und sich die aufgenommen Bilder ansehen. Zudem hilft es dabei, den Scan mit der angegebenen Geschwindigkeit auszuführen.
Seite 18
Kurz-Betriebsanleitung Seite Tatsächliche anpassen Größe Scannen Dateiformat Dateipfad Einrichten Speichern Wählen Sie aus dem Listenfeld Dateiformat das gewünschte Dateiformat aus. (Die Standardeinstellung ist BMP, Sie können auch TIFF, GIF und JPEG auswählen.) Geben Sie in das Feld Dateipfad den gewünschten Ordner- und Dateinamen ein.
Seite 19
Bild- auswahl- feld Wählen Sie aus dem Bildauswahlfeld den für das gescannte Bild gewünschten Bildtyp aus. (Die Standardeinstellung ist S/W). Wenn Sie einen Duplex-Scanner haben, wählen Sie Front (Vorderseite) und Rear (Rückseite), um beide Seiten des Dokuments zu scannen. Klicken Sie auf OK, um das Dialogfeld Scannereigenschaften zu schließen.
Seite 20
) oder mit seiner tatsächlichen Größe (100%) ( anzeigen lassen. Die Schaltflächen finden Sie im rechten Bereich der Ansicht-Werkzeugleiste. 12. Klicken Sie auf die Taste Schließen oder aus dem Menü Datei die Option Beenden, um das Avision Capture Tool zu beenden.
Ein Blick auf die Benutzeroberfläche 1. Register- Wahl: Bild, Kompression, Optionen Blindfarbenunterdrückung, Papier, Optionen, Einstellungen, Informationen. 2. Bildtyp Wählen Sie einen Bildtyp und die Seite des Dokuments, die Sie scannen wollen. 3. Helligkeit: Regeln Sie den Helligkeitswert zwischen – 100 und +100. 4.
Kurz-Betriebsanleitung Das Dialogfeld "Scanner- Eigenschaften" Im Dialogfeld "Scanner-Eigenschaften" können Sie die Einstellungen des Scanners konfigurieren. Es besteht aus mehreren Registerkarten, die in diesem Kapitel im Einzelnen beschrieben werden. Das Dialogfeld "Scanner-Eigenschaften"...
Die Tasten im Dialogfeld "Scanner-Eigenschaften " Die Tasten im Dialogfeld "Scanner-Eigenschaften" Taste Beschreibung Standardwert Wenn Sie auf die Taste Standardwerte klicken, werden in jeder Registerkarte jeweils die Standardeinstellungen angezeigt. Scannen Wenn Sie alle Scan-Einstellungen vorgenommen haben, klicken Sie auf die Taste Scannen, um den Scanvorgang zu starten.
Seite 24
Kurz-Betriebsanleitung In der folgenden Tabelle werden die Standardeinstellungen aufgeführt: Registerkarte Standardeinstellungen Bild Bild: S&W vorn Binarisierung: Dynamische Schwelle Auflösung: 200 dpi Umkehren: Schwarz auf Weiß Scanquelle: Automatischer Einzelblatteinzug Schwelle: Keine Helligkeit: Keine Kontrast: Kein Komprimierung Keine Farbunterdrückun Keine Papier Zuschneiden: Automatisch Automatische Ausrichtung: Ja Ausrichtung: Hochformat Overscan: 0,00...
Die Registerkarte "Bild" Auf der Registerkarte "Bild" können Sie die Vorderseite und/oder die Rückseite des Dokuments wählen, die Art des Bilds festlegen und verschiedene Grundeinstellungen für den Scanvorgang festlegen. Abgesehen von der Auflösung können Sie für die Vorderseite und die Rückseite unterschiedliche Scaneinstellungen festlegen.
Kurz-Betriebsanleitung 4.2.1 Das Auswahlfeld "Bild" Im Auswahlfeld Bild können Sie für die Vorder- und Rückseite des Dokuments einen Bildtyp wählen. Wenn Sie beide Seiten eines Farbdokuments scannen möchten, müssen Sie sowohl Farbe vorn und Farbe hinten wählen. Beachten Sie, dass die verfügbaren Optionen auch vom Scannertyp abhängen.
Seite 27
Beispiel 2: Scannen eines zweiseitigen Farbdokuments, eine Seite in schwarz-weiß (Blau unterdrücken: Schwelle: 10, Hintergrund: 79), die andere in Farbe Seiten-/ Rückseite Vorderseite Bildauswahl Bildtyp Beschreibung Farbe Wählen Sie die Option "Farbe", wenn das Dokument als Farbdokument gescannt werd soll. Grau Wählen Sie die Option "Grau", wenn das Dokument aus Grautönen besteht.
Kurz-Betriebsanleitung 4.2.2 Weitere Bildoptionen Binarisierun Bei diesem Vorgang werden Grauton- und Farbbilder in Zweitonbilder umgewandelt. Es gibt verschiedene Verfahren, um diese Umwandlung durchzuführen. Zwei der Optionen sind Dynamische Schwelle und Feste Verarbeitung. Dynamische Schwelle: Wenn Sie die Dynamische Schwelle wählen, ermittelt der Scanner für jedes Dokument den optimalen Schwellenwert, bei dem die beste Bildqualität erzeugt werden kann.
Seite 29
Schwelle Mit dieser Funktion wird ein Grautonbild in ein Zweitonbild umgewandelt. Der Wert reicht von 0 bis 255. Ein niedriger Schwellenwert erzeugt ein helleres Bild und kann dazu verwendet werden, Hintergründe und schwach sichtbare, nicht benötigte Bilddaten zu unterdrücken. Ein hoher Schwellenwert erzeugt ein dunkleres Bild und kann dazu verwendet werden, um sehr blasse Bilder aufzuwerten.
Seite 30
Kurz-Betriebsanleitung Hier können Sie die Helligkeit eines Helligkeit Dokuments einstellen. Je höher der Wert, um so heller das Bild. Verschieben Sie den Regler nach links oder rechts, um die Helligkeit zu erhöhen oder verringern. Der Bereich reicht von –100 bis +100. Hier wird der Unterschied zwischen der Kontrast hellsten und der dunkelsten Stelle eines...
Seite 31
Auflösung Bei einer gut eingestellten Auflösung wird ein Bild sehr detailliert gescannt. Die Auflösung wird in Punkten pro Zoll (dots per inch = dpi) angegeben. Bei einer hohen dpi-Zahl sind Auflösung und Bilddatei groß. Beachten Sie, dass sich die Scandauer bei größeren Auflösungen verlängert und auch die Dateigröße wächst.
Seite 32
Kurz-Betriebsanleitung Umkehren Mit dieser Funktion werden die Helligkeit und die Farben eines Bilds umgekehrt. Die Standardeinstellung ist Schwarz auf weißem Hintergrund. Bei "Umkehren" ist die Einstellung Weiß auf schwarzem Hintergrund. Bei Farbbildern wird jedes Pixel in seine Komplementärfarbe umbewandelt. Schwarz auf Weiß Weiß...
Seite 33
Scanquell Auswahlmöglichkeiten: Automatischer Einzelblatteinzug: Zum Scannen mehrerer Seiten. Flachbett: Zum Scannen einzelner Seiten, z.B. Zeitungsausschnitte oder geknittertes Papier. Flachbett (Buch): Zum Scannen von Seiten aus einem Buch. Automatisch: Der Scanner stellt die Scanquelle automatisch ein. Wenn Sie die Option Automatisch einstellen und sich ein Dokument sowohl im automatischen Einzelblatteinzug (ADF) als auch auf dem Flachbett befindet, wählt der Scanner...
Seite 34
Kurz-Betriebsanleitung Farbregulierung Regulierung der Farbqualität des Bilds, so dass sie nahezu der des Original-Bilds entspricht. Bei dieser Funktion regulieren Standardparameter die Farbeinstellung des Bilds. Normal Nach der Farbangleichung Farbregulierung Regulierung der Farbqualität des Bilds, so dass sie nahezu der des Original-Bilds entspricht. Bei dieser Funktion regulieren Standardparameter die Farbeinstellung des Bilds.
Kurz-Betriebsanleitung 4.2.4 Scannen von Graustufendokumenten Wenn Sie Graustufendokumente scannen, sind die folgenden Optionen verfügbar: Helligkeit Kontrast Auflösung Umkehren 4.2.5 Scannen von Schwarz-Weiß-Dokumenten Wenn Sie Schwarz-Weiß-Dokumente scannen, sind die folgenden Optionen verfügbar: Binarisierung (Dynamische Schwelle) Auflösung Umkehren Oder Binarisierung (Feste Verarbeitung) Schwelle Helligkeit Auflösung...
4.2.6 Bearbeiten von Profilen Im Dialogfeld Scanner-Eigenschaften können Sie häufig verwendete Scan-Einstellungen ändern und in Profilen speichern. Diese Profile können geändert werden, indem Sie sie umbenennen oder löschen. So fügen Sie ein neues Profil hinzu 1. Legen Sie die Einstellungen fest. (Sie können z. B. die Auflösung, den Bildtyp, das Schneideverfahren oder die Scangröße ändern.) 2.
Seite 38
Kurz-Betriebsanleitung So laden Sie ein Profil Wählen Sie aus dem Dialogfeld Bild aus dem Listenfeld “Profile” ein Profil aus. Das entsprechende Profil wird sofort geladen und im Dialogfeld Scanner-Eigenschaften angezeigt. So löschen Sie ein Profil Klicken Sie im Dialogfeld Bild auf “Profile”, um das Dialogfeld Profil bearbeiten aufzurufen.
Seite 39
So benennen Sie ein Profil um Klicken Sie im Dialogfeld Bild auf “Profile”, um das Dialogfeld Profil bearbeiten aufzurufen. Wählen Sie aus dem Listenfeld das Profil aus, das umbenannt werden soll, und klicken Sie auf die Schaltfläche Umbenennen. Geben Sie den neuen Namen für das Profil ein. Wählen Sie zum Löschen die Option “Ja”...
Kurz-Betriebsanleitung Die Registerkarte "Komprimierung" Auf der Registerkarte "Komprimierung" können Sie die Komprimierung und den Komprimierungsgrad festlegen. Zweitonbilder werden normalerweise mit dem CCITT-Standard, auch Gruppe 4 (G4) genannt, komprimiert. Farb- und Graustufenbilder werden gewöhnlich mit der JPEG-Technologie komprimiert. Verschieben Sie den Regler JPEG-Qualität nach rechts oder links, um den Komprimierungsgrad zu erhöhen oder verringern.
Kurz-Betriebsanleitung Die Registerkarte "Farbunterdrückung" 4.4.1 Einstellen der Farbunterdrückung In der Registerkarte "Farbunterdrückung" können Sie entweder das Rot, Grün oder Blau aus dem gescannten Bild entfernen. Wenn Ihr Bild ein rotes Wasserzeichen oder einen roten Hintergrund hat, wählen Sie den Kanal R (Rot). Dadurch werden alle roten Wasserzeichen und Hintergrundfarben entfernt.
4.4.2 Weitere Farbunterdrückungsoptionen Bei Erweiterte Verarbeitung gibt es zwei weitere Optionen, die Sie für das gescannte Bild einstellen können. Filterschwelle Mit diesem Wert wird die Farbe festgelegt, die unterdrückt werden soll. Bei einem geringen Wert wird ein größerer Anteil der ausgewählten Farbe unterdrückt, bei einem höheren Wert wird ein geringerer Anteil dieser Farbe unterdrückt.
Die Registerkarte "Papier" Auf der Registerkarte "Papier" können Sie Werte für die Bildausgabe festlegen (Zuschneiden, Scanbereich, OverScan, Mehrseiteneinzug-Erkennung). Das Dialogfeld "Papier" 4-24...
Kurz-Betriebsanleitung 4.5.1 "Zuschneiden" Mit der Funktion "Zuschneiden" können Sie einen Teilbereich des zu scannenden Dokuments einlesen. Optionen: Automatisch, Transportgesichert, Erkennung des Seitenendes. Option Beschreibung Automatisc Hier wird das Zuschneidefenster automatisch den verschiedenen Dokumentgrößen angepasst. Verwenden Sie diese Option, wenn Sie eine größere Anzahl von Dokumenten unterschiedlicher Größe scannen möchten.
Seite 47
Wenn Sie die Option Transportgesichert verwenden, sind die folgenden Einstellungen verfügbar. X-Offset — Der Abstand vom linken Ende des Scanners zum linken Ende des Scanbereichs. Y-Offset — Der Abstand vom oberen Ende des Dokuments zum oberen Ende des Scanbereichs. Breite — Die Breite des Scanbereichs. Länge —...
Seite 48
Kurz-Betriebsanleitung Beispiel: Legen Sie den Scanbereich fest (x-Offset: 2,25 Zoll; y-Offset: 1,13 Zoll) Scanbereich Anzeigefenster Nach Anwendung der Option Original Transportgesichert Der neu festgelegte Scanbereich 4-27...
4.5.2 Weitere Einstelloptionen in der Registerkarte "Papier" Automatische Ausrichtung Mit dieser Option können Sie ein Dokument automatisch ausrichten. Hinweis: Wenn der Winkel zu groß ist, ist es möglich, dass ein Teil des Bilds abgeschnitten wird. Scanbereich Wählen Sie aus der Drop-down-Liste das gewünschte Papierformat aus.
Seite 50
Kurz-Betriebsanleitung Wählen Sie “ Unbekannte Länge ” , wenn Sie ein einseitiges Dokument mit unbekannter Länge haben. Wählen Sie “ Länge eingeben” , um die Länge und Breite der Dokumente oder die gewünschte Scangröße für die Dokumente einzugeben. Diese Funktion ist nützlich, wenn Sie mehrere Dokumente derselben Größe haben oder wenn die Dokumente mit derselben Scangröße gescannt werden sollen.
Seite 51
Überlängenerkennung Bei der Überlängenerkennung können Sie die Länge der Dokumente vorgeben. Dieser Wert gibt die Länge an, die über den Scanbereich hinaus geht. Im Anzeigefenster wird die Größe des Dokuments bei Veränderung des Werts angezeigt. Der Wert 0 steht für keine Überlängenerkennung. Die Funktion Überlängenerkennung ist dann zu empfehlen, wenn Sie Dokumente derselben Größe mit dem automatischen Seiteneinzug scannen.
Seite 52
Kurz-Betriebsanleitung Beispiel: Überlängenerkennung: Die eingestellte Überlängenerkennung beträgt 2,02 Zoll 2.02” 4-31...
Seite 53
Ultrasonic Erkennung: Ultrasonic Erkennung ermöglicht es Ihnen, durch Erkennung der Papierdicke zwischen den Dokumenten, überlappende. Bei der Erkennung des Mehrseiteneinzugs sind drei Optionen verfügbar. Stop Scanning after Multi-Feed (Scan bei Mehrfacheinzug stoppen) Wenn Sie diese Option wählen, wird bei Erkennung eines Mehrfacheinzugs der Papiereinzug gestoppt, und auf dem Bildschirm erscheint die folgende Meldung.
Seite 54
Kurz-Betriebsanleitung Alarmton bei Mehrfacheinzug Wenn eine WAVE-Datei hinzugefügt wird, ertönt bei Erkennung eines Mehrfacheinzugs ein Alarmton. Die Warnmeldung wird nicht angezeigt. Wenn die Option “Stop Scanning after Multi-Feed” (Scan bei Mehrfacheinzug stoppen) gewählt wird, stoppt der Scanner den Papiereinzug. Wenn die Option “Stop Scanning after Multi-Feed” (Scan bei Mehrfacheinzug stoppen) nicht gewählt wird, fährt der Scanner bis zum Ende des Dokuments fort.
Seite 55
Hinzufügen eines Tonsignals: 1. Klicken Sie auf die Taste Durchsuchen, die sich rechts neben dem Lautsprechersymbol befindet. Das Dialogfeld Öffnen erscheint. 2. Wählen Sie eine Wave-Datei aus. 3. Klicken Sie auf die Taste Öffnen. Die Wave-Datei wird hinzugefügt. Einheiten Hier wird das primäre System für die Einheiten eingestellt. Zoll, Millimeter und Pixel.
Kurz-Betriebsanleitung 4.5.3 Relativ zu Dokument Relativ zu Dokument: (für mehrere Dokumente derselben Größe) Mit dieser Option können Sie verschiedene Bereiche der Dokumente ausschneiden und diese Bilder in Schwarzweiß, Grau oder Farbe zu scannen. Es gibt z. B. Anwendungen, bei denen ein Teil eines Dokuments in Farbe und der Rest in Schwarzweiß...
Seite 57
Klicken Sie auf die Registerkarte Preview (Vorschau), um das Vorschaufenster aufzurufen. Auf dem Bildschirm erscheint ein rechteckiger schwarzer Kasten , der die maximale Scangröße anzeigt, die Sie gerade festgelegt haben. Ausgewähltes Bild- Bild auswahl- fenster Rechteckiger schwarzer Kasten Klicken Sie auf die Schaltfläche Preview (Vorschau), um das gesamte Bild mit geringer Auflösung anzuzeigen, damit Sie den relativen Scanbereich korrekt festlegen können.
Seite 58
Kurz-Betriebsanleitung Kreuz Relativer Bereich Wählen Sie im Bildauswahlfenster die Option B&W image (Schwarzweißbild), um das ganze Dokument zu scannen. Klicken Sie auf die Schaltfläche Scan (Scannen), um das Dokument mit zwei Bildtypen und Scangrößen zu scannen. (Das Ergebnis sehen Sie unten.) Gesamtes Dokument in Schwarzweiß...
Die Schaltfläche "Vorschau" Wenn Sie auf die Schaltfläche Vorschau klicken, können Sie sich vor dem endgültigen Scan eine Vorschau (einen Scan mit geringer Auflösung) davon ansehen. Anhand dieses Vorschaubilds können Sie den Scanbereich genau festlegen. Diesen können Sie entweder aus dem Listenfeld “Scan Area” (Scanbereich) auswählen, oder Sie legen ihn fest, indem Sie den Cursor auf das Anzeigefenster setzen und ihn diagonal darüber ziehen.
Kurz-Betriebsanleitung Die Registerkarte "Optionen" Auf der Registerkarte "Optionen" können Sie die folgenden zusätzlichen Einstellungen für die Bildverarbeitung vornehmen. Das Dialogfeld "Optionen" 4-39...
Seite 61
Seitenausrichtung Mit dieser Funktion haben Sie die Möglichkeit die Ausrichtung doppelseitiger Vorlagen festzulegen. Wenn Sie die Option “Umklappen” wählen, wird das Bild auf der Rückseite um 180° gedreht. Diese Funktion wird für doppelseitig im Hochkantformat bedruckte Vorlagen (höher als breit) verwendet, die aber im Querformat in den Scanner eingeführt werden (breiter als hoch) und umgekehrt.
Seite 62
Kurz-Betriebsanleitung Bild drehen Wählen Sie aus der Drop-down-Liste den Drehwinkel aus, um den das gescannte Bild gedreht werden soll. Auswahlmöglichkeiten: Keine, 90° (im Uhrzeigersinn), 90° (entgegen dem Uhrzeigersinn), 180°. Original 90° (im Uhrzeigersinn) 180° 90° (entgegen Uhrzeigersinn Leere Seite Markieren Sie diese Option, wenn Sie entfernen die leere Seite entfernen möchten, und verschieben Sie den Regler nach...
Seite 63
Rand Markieren Sie die Option Weiß oder Schwarz, füllen wenn Sie um das gescannte Bild herum einen weißen oder schwarzen Rand hinzufügen möchten. Geben Sie einen Wert von 0 bis 5 mm ein. Die Standardeinstellung ist 0. Original Rand füllen: 5 mm (Schwarz) Bild- Markieren Sie die Option Spiegeln, wenn Sie die...
Seite 64
Kurz-Betriebsanleitung Hintergrund Mit dieser Option können Sie den einstellen Hintergrund einstellen. Auswahlmöglichkeiten: Weißer Hintergrund, schwarzer Hintergrund. *Diese Option ist bei einigen Scannertypen verfügbar, kann jedoch nur für die erste Seite im ADF (automatischen Einzelblatteinzug) angewendet werden. Für die Rückseite kann nur ein weißer Hintergrund verwendet werden.
Die Registerkarte "Einstellungen" In der Registerkarte "Einstellungen" können Sie die folgenden Einstellungen festlegen: Das Dialogfeld "Einstellungen" Energieeins Markieren Sie die Option tellungen Energiesparfunktion aktivieren und verschieben Sie den Regler nach rechts, um festzulegen, nach Ablauf welcher Zeit nach der letzten Aktion die Energiesparfunktion gestartet werden soll.
Seite 66
Kurz-Betriebsanleitung Warnmeldung Markieren Sie diese Option, um anzeigen Warnmeldungen wie “ADF-Pad-Zähler überschreitet 50.000 Scans (die Anzahl hängt vom Scannertyp ab). Setzen Sie das ADF-Pad zurück und setzen Sie den ADF-Zähler zurück” anzeigen zu lassen. Barcode Testen Sie diese Option zur Erkennung Erkennung und Wiedererkennung von Barcodes in Ihren Dokumenten.
Die Registerkarte "Informationen" In der Registerkarte "Informationen" werden die folgenden System- und Scannerinformationen angezeigt. Das Dialogfeld "Informationen" Die Taste "Bericht": Wenn beim Scannen eine Fehlermeldung angezeigt wird, klicken Sie auf die Taste "Bericht". Es wird eine Datei mit dem Namen report.txt (C:\AVxxx) erzeugt.
Seite 68
Kurz-Betriebsanleitung Die Taste "Pad-Zähler zurücksetzen"」: Wenn Sie ca. 50.000 Seiten (die Anzahl hängt vom Scannertyp ab) durch den Einzelblatteinzug (ADF) gescannt haben, ist das ADF-Pad mit großer Wahrscheinlichkeit abgenutzt, was zu Problemen bei der Dokumentenzuführung führen kann. In diesem Fall sollten Sie das ADF-Pad durch ein neues ersetzen. (Eine Anleitung dazu finden Sie im Benutzerhandbuch.) Wenden Sie sich für die Bestellung des ADF-Pads an einen Fachhändler.
Installieren des Button Managers Wenn Sie die Tasten des Scanners benutzen möchten, müssen Sie den Button Manager installieren. Damit der Button Manager einwandfrei funktionieren kann, müssen Sie ZUERST den Button Manager und dann erst den Scanner-Treiber installieren. Die Installation des Button Managers ist sehr einfach. Legen Sie die mitgelieferte CD in das CD-ROM-Laufwerk ein und führen Sie für die Installation die Anweisungen auf dem Bildschirm aus.
Kurz-Betriebsanleitung Vor dem Scannen die Tastenkonfiguration prüfen Wenn der Button Manager und der Scannertreiber erfolgreich auf dem Computer installiert wurden, erscheint in der Taskleiste in der rechten unteren Ecke des Computerbildschirms das Tastenfeld. Scannermodell Funktionssymbole (Die angezeigten Symbole hängen vom Scannertyp ab.) Tasten- symbol...
Seite 72
Zum Wählen der Optionen oder Einstellung Tasten- anklicken nummer und - name Scan- einstellun- gen der gewählten Taste. Zielanwendung (die Anwendung, die nach dem Dateiformat Scanvorgang geöffnet wird) gescannten Bilds (Die verfügbaren Optionen hängen vom Scannertyp ab.) Die Standardeinstellung wird hervorgehoben dargestellt. Hier können das Dateiformat, die Zielanwendung und andere Scaneinstellungen geändert werden.
Kurz-Betriebsanleitung Mit einem Tastendruck scannen Stellen Sie die Seitenführungen auf die Papierbreite ein und legen Sie die Vorlage mit der bedruckten Seite nach oben in den automatischen Seiteneinzug ein. Prüfen Sie auf der LED-Anzeige, ob die richtigen Scaneinstellungen und das gewünschte Programm festgelegt sind.
Kurz-Betriebsanleitung 6. PFLEGE UND WARTUNG Tränken Sie ein Wattestäbchen in Isopropylalkohol (95%). Öffnen Sie den ADF und den Dokumentendeckel, wie in Abbildung 7-1 gezeigt. Wischen Sie das Glas des Flachbettbereichs und des ADF-Bereichs durch seitliche Bewegungen mit dem Wattestäbchen ab. Schließen Sie den ADF und den Dokumentendeckel.
Kurz-Betriebsanleitung 7. Fehlerbehebung Fragen und antworten Frage: Scanner erzeugt beim Einschalten Geräusche und er läßt sich nicht in Betrieb nehmen. Antwort: Es gibt zwei mögliche Ursachen: a) Sie haben vergessen, die Transportsicherung aus dem Scanner zu nehmen. Entfernen Sie bitte zuerst die Transportsicherung. b) Sie haben den Scanner nicht auf einen flachen Schreibtisch gestellt.
Seite 76
Brennt die Sicherung nach einem Wechsel erneut durch, funktioniert der Wechselrichter der Lampe nicht mehr. Bitten Sie Ihren autorisierten Händler vor Ort, den Wechselrichter zu ersetzen. Frage: Die gescannten Bilder werden immer zu dunkel. Antwort: a) Ändern Sie mit Hilfe Ihrer Anwendung die Gamma-Einstellung Ihres Druckers auf 2.2 und die Ihres Monitors auf 1.8 ab.
7.2 Technischer Service Technischer Kundendienst für Avision-Scanner wird vom Avision Technical Assistance Center (ATAC) bereitgestellt. Bevor Sie sich ans ATAC wenden, notieren Sie sich folgende Daten: * Seriennummer und Revisionsnummer des Scanners (auf der Unterseite des Geräts); * Hardwarekonfiguration (z.B., Prozessor, RAM, Festplattenspeicherplatz, etwaige Steckkarten...) ;...
Kurz-Betriebsanleitung Technische Daten Technische Änderungen vorbehalten. BF-0709S Model Number Scannertyp Flachbett Desktop Scanner Scanmodus 24-Bit Color 256 Graustufen Line Art Fehlerdiffusion bis zu 1200 dpi * 1200 dpi Optische Auflösung Interface USB 2.0 Leistungsbedarf 12Vdc, 1.25A Leistungsaufnahme < 15W Betriebstemperatur 5 to 35°C...
