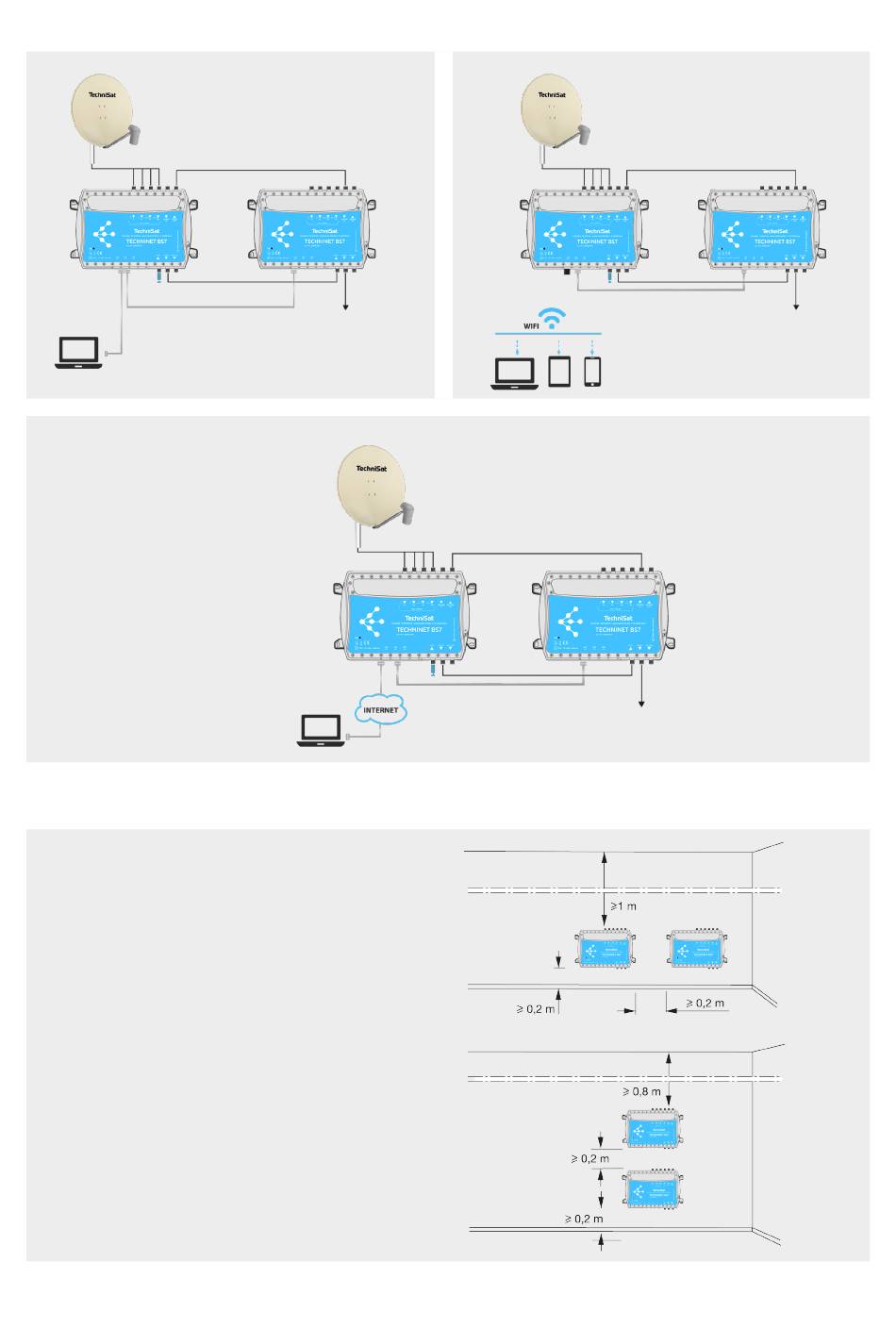

Anwendungsbeispiele / Application examples
Master
Ethernet-Kabel*
Ethernet cable*
Fernzugriff / Remote
Fernkonfiguration über Internetrouter
Remote configuration via Internet router
* Nicht im Lieferumfang enthalten / Not included in the scope of delivery
Montage / Mounting
WICHTIG!
Montieren Sie die BS7 so nah wie möglich am Boden.
Ist eine horizontale Montage der BS 7 nicht möglich, so ist
eine vertikale Montage zulässig.
Halten Sie die empfohlenen Mindestabstände, wie anbei
dargestellt, ein.
Verwenden Sie für die Wandmontage die mitgelieferten
Abstandshalter und entsprechende Schrauben**.
Um Störungen zu vermeiden, verwenden Sie an allen
nicht genutzten Anschlüssen 75 Ω DC-Entkoppelte
F-Abschlusswiederstände (nicht im Lieferumfang).
IMPORTANT!
Horizontal placement of the unit is strongly recommended,
hanging them as near to the floor as possible.
If the horizontal placement is impossible, then vertical
placement is allowed.
Respect the recommended minimum distances in the
attached schemes.
Use the supplied spacers and corresponding screws** for
wall mounting.
To avoid interference, use 75 Ω DC decoupled F terminating
resistors (not supplied) on all unused connections.
** 4X Schrauben 4x65mm (nicht enthalten) / 4 screws size 4x65mm (not included).
Technisat Digital GmbH / Julius-Saxler-Straße 3 / D-54550 Daun
Für Fragen und Informationen oder wenn es mit diesem Gerät zu einem Problem kommt, ist unsere Technische Hotline: Mo. - Fr. 8:00 - 17:00 unter
Tel.: 03925/9220 1271 erreichbar.
Beispiel - 1
Konfiguration via LAN-Verbindung
Configuration via Ethernet connection
Slave
QAM Ausgangsverteilung
QAM Output Distribution
WLAN-USB Adapter*
USB wifi adapter*
Master
Ethernet-Kabel*
Ethernet cable*
www.technisat.de / www.technisat.com
Konfiguration via WLAN-Verbindung
Configuration via WiFi connection
Master
Ethernet-Kabel*
Ethernet cable*
Slave
QAM Ausgangsverteilung
QAM Output Distribution
Beispiel - 2
Slave
QAM Ausgangsverteilung
QAM Output Distribution
HORIZONTAL
VERTIKAL /
VERTICAL
20240716ORV1
