TechniSat TECHNINET BS7 Kurzanleitung

Kurzanleitung /
Kompaktkopfstelle TECHNINET BS7
Art. Nr.: 0000/5995
Einleitung / Bestimmungsgemäßer
Gebrauch
Die Kompaktkopfstelle TECHNINET BS7 verarbeitet bis
zu 16 Satellitentransponder in die gleiche Anzahl von
DVB-C Kabelkanälen im Bereich 46 bis 862MHz (CCIR
Kanäle C02 bis C69).
Die BS7 verfügt über 4 direkte Satelliteneingänge
(einen für jede Satellitenpolarität)
zusätzlichen Durchschleifeingang, der an eine weitere
BS7 angeschlossen werden kann. Die Master-Einheit
erzeugt in ihrem Loop-Ausgang die Satellitensignale,
die in der Slave-Einheit benötigt werden. Die direkten
Satelliteneingänge ermöglichen die Speisung von LNBs
oder Multischaltern.
Am HF-Ausgang steht ein Durchschleifeingang zur
Verfügung, um die erzeugten Ausgangskanäle mit
denen einer anderen BS7-Einheit oder anderen HF-
Quellen in der Anlage zu kombinieren. Ein Testausgang
mit einer gedämpften Signalausgabe ist ebenfalls
vorhanden.
Die Verarbeitung jedes empfangenen Transponders
umfasst eine Dienstfilterung, die immer dann nützlich
ist, wenn die unbearbeitete Satelliten-Baudrate
zu hoch ist, um in einen QAM-Ausgangskanal zu
passen. Jedem Ausgangsdienst kann eine logische
Kanalnummer (Logical Channel Number,
zugewiesen werden, so dass das Fernsehgerät sie
entsprechend dieser Nummerierung darstellen kann.
Das Feld operator_id in der Satelliteneingabe kann
ersetzt werden. Die SDT- und NIT-Tabellenversion kann
festgelegt werden. Eine kopfstellenübergreifende NIT
ermöglicht die schnelle Abstimmung aller Dienste
im Falle eines automatischen Programmsuchlaufs.
EPG (Electronic Program Guide) kann in der Ausgabe
aktiviert oder deaktiviert werden. Schließlich können
die Werte von transport_stream_id, original_network_
id für jeden QAM-Ausgang und auch network_id und
network_name für alle Ausgänge bearbeitet werden.
Die Konfiguration des Gerätes oder des Sets
aus maximal zwei Geräten erfolgt über eine
Weboberfläche. Die komplette Bedienungsanleitung
finden Sie im Downloadbereich zu Ihrem Produkt
auf der TechniSat Webseite www.technisat.de oder
www.technisat.com.
Quick
Introduction / Intended use
The TECHNINET BS7 DVBS2-QAM compact headend
processes up 16 satellite input transponders into the
same number of DVB-C cable channels, fully agile, in
the range 46 to 862MHz (CCIR channels C02 to C69).
The module provides 4 direct satellite inputs (one for
each satellite polarity) and an additonal loop input,
to be connected to another BS7 master module.
und einen
This master unit will generate in its satellite loop
output, the satellite signals needed in the slave unit.
The direct satellite inputs allow LNB or multiswitch
powering.
In the RF output, an loop input is available to
aggregate the generated output channels with those
coming from other BS7 unit or other RF sources in
the installation. A test output with an attenuanted
version of the output is also provided.
The processing of each received transponder includes
service filtering, useful whenever the unprocessed
satellite baudrate is too high to fit in a QAM output
channel. A Logical Channel Number (LCN) can be
assigned to each output service, so the TV/IRD can
present them according to this numbering. The field
operator_id in the satellite input can be replaced. The
LCN)
SDT and NIT table version can be fixed. A headend
global NIT allows the fast tuning of all services in
case of an automatic channel search. EPG (Electronic
Program Guide) can be enabled or disabled in the
output. Finally, the values of transport_stream_id,
original_network_id for each QAM output can be
edited and also network_id and network_name for
all outputs.
The configuration of the unit or the set of two units
is done through a web interface. The complete
operating instructions can be found in the download
area for your product on the TechniSat website
www.technisat.de or www.technisat.com.
start guide
Lieferumfang
- TECHNINET BS7 Basisgerät
- Kurzanleitung
- Netzkabel
- 4X Abstandshalter für Wandmontage
Scope of delivery
- TECHNINET BS7 Base unit
- Quick start guide
- Mains cable
- 4X spacers for wall mounting

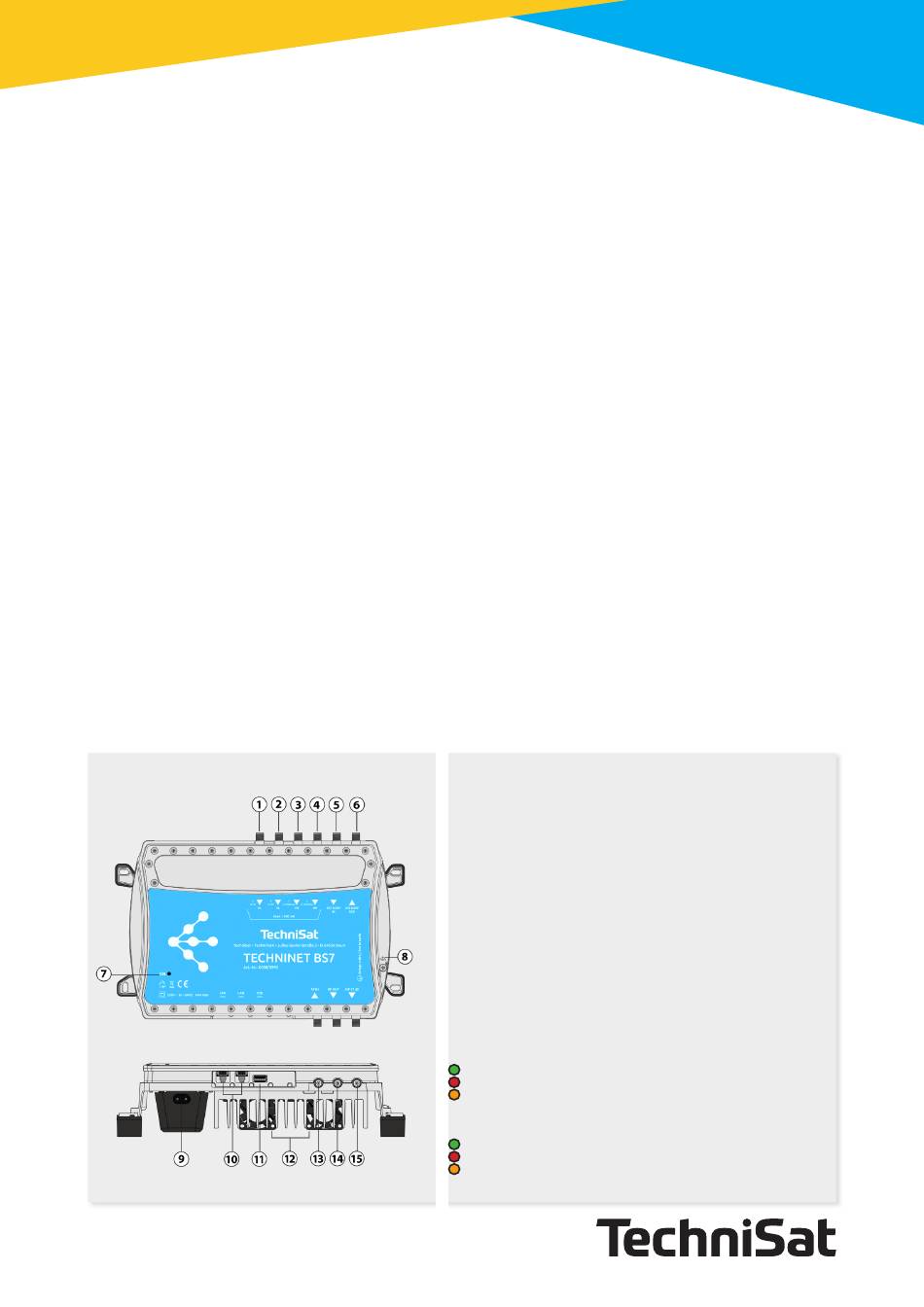

1. SAT Eingang 1 (V-LOW) / SAT input 1 (V-LOW)
2. SAT Eingang 2 (H-LOW) / SAT input 2 (H-LOW)
3. SAT Eingang 3 (V-HIGH) / SAT input 3 (V-HIGH)
4. SAT Eingang 4 (H-HIGH) / SAT input 4 (H-HIGH)
5. SAT LOOP Eingang / SAT LOOP IN
6. SAT LOOP Ausgang / SAT LOOP OUT
7. Betriebs-LED* / Power-status led*
8. Erdung / Functional earthing
9. Stromanschluss / Power
10. 2X LAN-Anschluss - RJ45 GB Ethernet
11. USB-A Anschluss / USB-A connector
12. Lüfter / fan
13. HF Eingang / RF input
14. HF Ausgang / RF output
15. Test Ausgang (-17dB) / Test output (-17dB)
* Status Betriebs-LED:
= Betrieb, Ein-/Ausgangssignal OK.
= Fehler - Kein Eingangssignal/Übersteuerung des Eingangssignals.
= Schlechtes/schwaches Eingangssignal, Margin zu klein, eingangs
Fehler erkannt, Ausgangsleistung >85%, QAM-Kanal überlastet.
* Power-status led:
= Operation, input/output signal OK.
= Error - No input signal/overload of the input signal.
= Poor/weak input signal, margin too small, Input error detected, output
power >85%, QAM channel overloaded.
