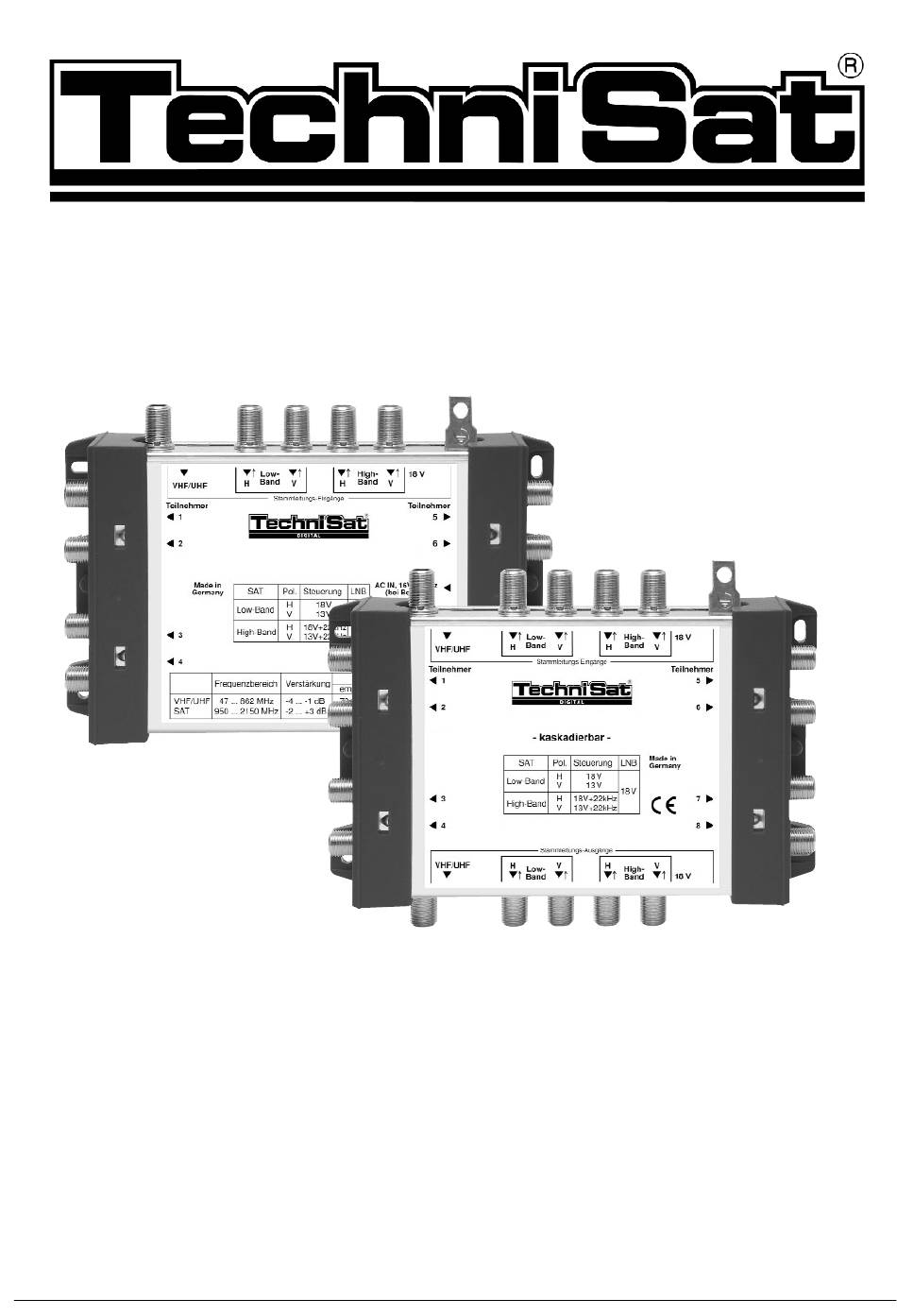

- Seite 1 TechniSystem 5/8 TechniSystem 5/8 G - kaskadierbar - Artikel-Nr.: 0000/3249 TechniSystem 5/8 K Artikel-Nr.: 0000/3248 Montageanleitung Weitere Informationen unter: www.technisat.de...
-
Seite 2: Inhaltsverzeichnis
....1 1 1 Verwendungszweck Die Geräte des TechniSystem 5/8 dienen zur Versorgung von vielen Teilnehmern mit Sat-ZF- und terrestrischem Signal. Es können zum Beispiel: >... -
Seite 3: G Er Äte D E S Te Ch Nisy S Te M 5/ 8
Gerät war Feuchtigkeit ausgesetzt bzw. Flüssigkeit ist eingedrungen, > bei Fehlfunktionen, > bei starken äußeren Beschädigungen. 3 Geräte des TechniSystem 5/8 TechniSystem 5/8 G TechniSystem 5/8 K Grundmatrix (für max. 8 Teilnehmer) Kaskadiermatrix (für max. 8 Teilnehmer) mit Netzteil bis zu 4 mal kaskadierbarl Art.-Nr. -
Seite 4: Montage
TechniSystem 5/8 G Dieser Multischalter ist das Grundgerät der Verteilung. Er schaltet die Signale von vier Satelliten-ZF-Ebenen an bis zu 8 Teilnehmer. Die Ausgänge sind schräglagenentzerrt. Das Gerät benötigt immer ein Netzteil. TechniSystem 5/8 K Diese Kaskadiermatrix für 8 Teilnehmer kann bei Verwendung von Zwischenverstärkern bis zu viermal hintereinandergeschaltet werden. -
Seite 5: Wahl Der Außeneinheit/Lnb
4.2 Wahl der Außeneinheit/LNBs > Es können sowohl Quatro- als auch Dual-Output-LNBs verwendet werden. Beachten Sie den maximal möglichen Speisestrom gemäß der technischen Daten. > Nicht geeignet sind Quatro-Switch-LNBs, Twin-LNBs und Single-LNBs.. 4.3 Kabel > Aufgrund der Verstärkung der Geräte können Sie trotz höherer Dämpfung auch dün- nes, leicht handhabbares Kabel verwenden. -
Seite 6: Wahl Der Antennensteckdosen
4.5 Unterputz-Verteilschrank Für die Installation im Treppenhaus, am besten für eine Sternverteilung aus der Hausmitte heraus, bietet TechniSat einen Unterputz-Verteilschrank an. In ihm findet bei Bedarf auch ein Zwischenverstärker oder ein Verteiler mit Platz. Die neutrale Oberfläche der Tür und des Rahmens passt sich gut einer modernen Treppenhausgestaltung an. -
Seite 7: Anlagenbeispiele
6 Anlagenbeispiele 6.1 Wohnhaus mit 5 Etagen, 40 Teilnehmer Pegelplan (Beispiel) 950 MHz 2 150 MHz Pegel am Ausgang des LNBs 75 dBµV 75 dBµV TEC 860 4. OG 950 MHz 2 150 MHz Pegel am Eingang des 5/8 K 73 dBµV 71 dBµV 5/8 K... -
Seite 8: Anlage Mit Verwendung Einer Trasse
6.2 Anlage mit Verwendung einer Trasse z.B. Satmann 650 Für die Aufteilung der Signale kann hier ein Verteiler 5P einge- setzt werden. Maximal 5 Matrizen (5/8 K und 5/8 G) sind kaskadierbar 5/2A 5/8K 5/8K 5Z/NT 5/8K 5/8G 5/8K Unterverteilung wie oben 5Z/NT Unterverteilung wie oben 5/2A... -
Seite 9: Installationsbeispiel Für Ein Hochhaus Mit 36 Etagen
6.3 Installationsbeispiel für ein Hochhaus mit 36 Etagen (24 Teilnehmeranschlüsse pro Etage; 864 Teilnehmer; 138 Baugruppen) z.B. Satmann 650 5Z/NT Verteil-Block 9 Etagen 5Z/NT Verteil-Block 9 Etagen 5/2A Verteil-Block 9 Etagen Etagen-Verteilung 5/2A Etagen-Verteilung Etagen-Verteilung 5/2A Etagen-Verteilung 5Z/NT Etagen-Verteilung 5/2A Etagen-Verteilung Etagen-Verteilung 5/2A... -
Seite 10: Fehlersuchhilfen
7 Fehlersuchhilfen Fehler Mögliche Ursachen Abhilfe Auf allen Antennenausrichtung Überprüfen Sie die Polarisationsebenen kein stimmt nicht Ausrichtung Ihrer Antenne. Empfang. Verwenden Sie dazu die Signal-Anzeige (Transponder-Info) Ihres Receivers. Netzteil nicht angeschlos- Netzteil anschließen Auf allen Kurzschluß in der LNB- Schrauben Sie nacheinan- Polarisationsebenen Zuleitung der die einzelnen... -
Seite 11: Technische Daten
8 Technische Daten... - Seite 12 Ihr Gerät ist CE-zugelassen und erfüllt alle erforderlichen EU-Normen! Änderungen und Druckfehler vorbehalten. Stand 02/05 TechniSat und TechniSystem sind eingetragene Warenzeichen der TechniSat Digital GmbH Postfach 560 54541 Daun www.technisat.de...
