3

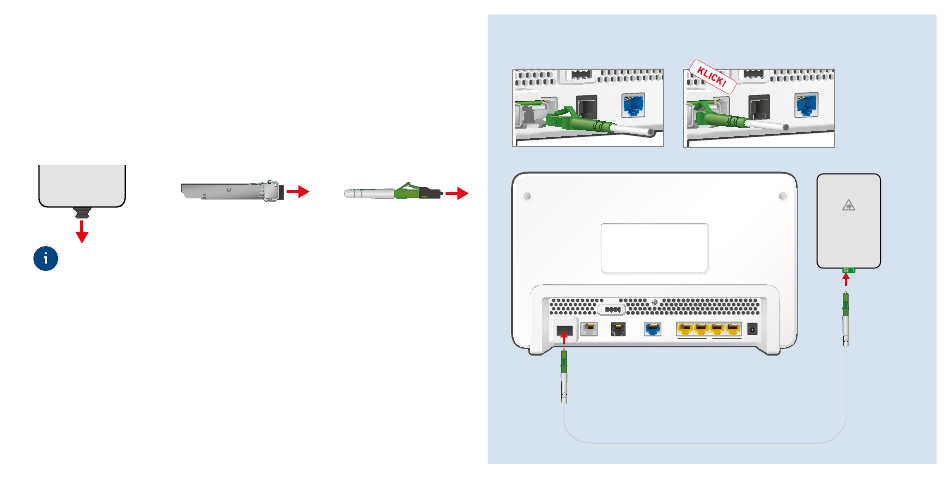

Glasfaserkabel anschließen
1. Entfernen Sie die Staubschutzkappen von der Glasfaser-Teilneh-
meranschlussdose (Gf-TA), dem SFP-Modul und vom Glasfaser-
kabel.
Gf-TA
Bewahren Sie die Staubschutzkappen auf.
2. Schließen Sie das Glasfaserkabel an das SFP-Modul im SFP-
Steckplatz und an die Glasfaser-Teilnehmeranschlussdose an.
Beachten Sie die Ausrichtung der Stecker.
Das Glasfaserkabel ist korrekt angeschlossen, wenn die Stecker
hörbar und fühlbar eingerastet sind.
Fon
LAN 1 LAN 2 LAN 3 LAN 4
WAN /LAN
Fon
DSL
SFP
SFP
2.5G
Fon
DSL
Fon
WAN/LAN
LAN 1
LAN 2
SFP
2.5G
Fon
Powe r
LAN 1 LAN 2 LAN 3 LAN 4
WAN /LAN
Fon
DSL
1G
1G
2.5G
Gf-TA
LAN 3
LAN 4
Power
1G
Powe r
