Telic STD35 Bedienungsanleitung Seite 4

Anschlüsse und LEDs
Anschußbelegung 12V DC Spannungsversorgung

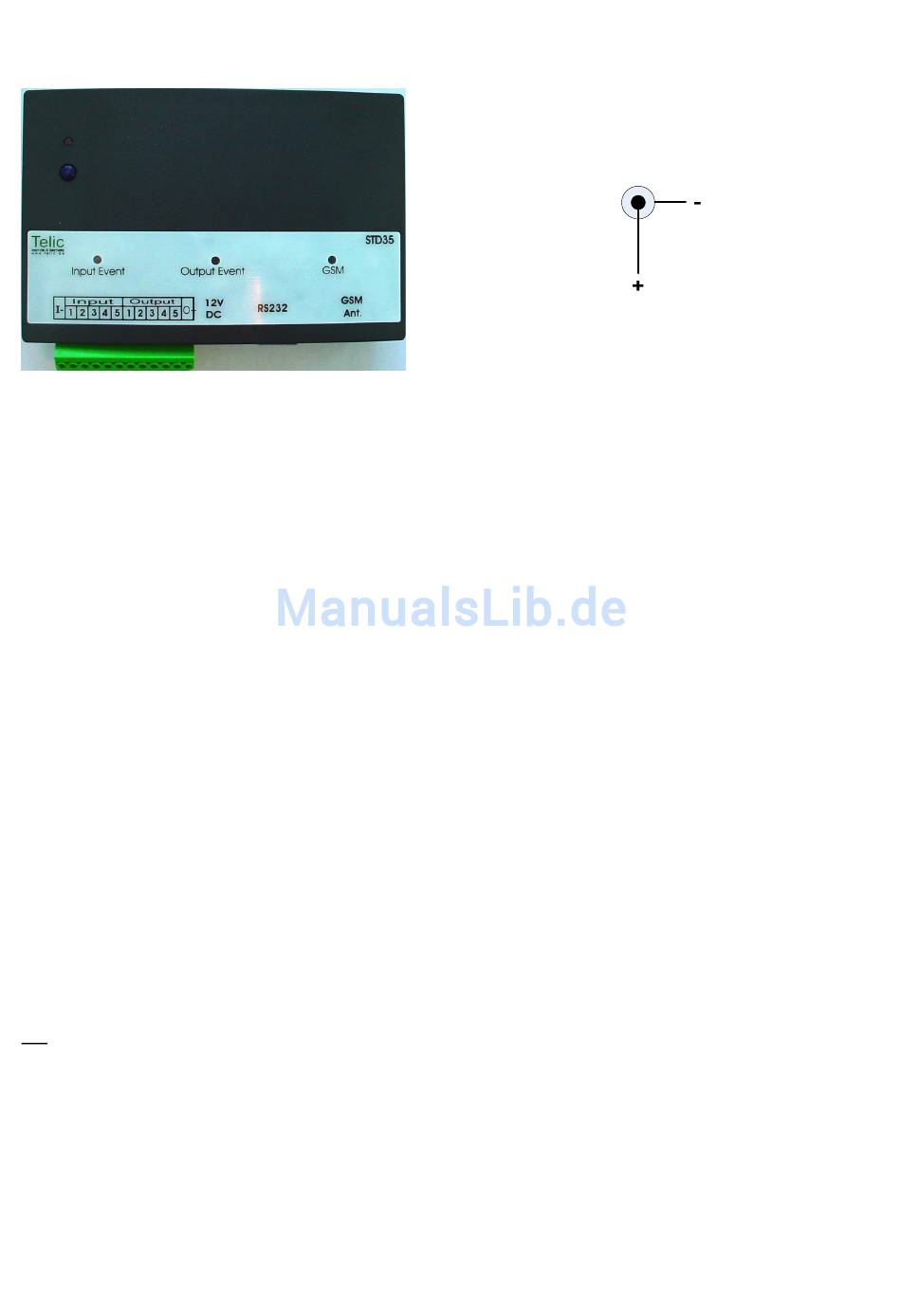

Abbildung 1
Wie in Abb. 1 dargestellt, verfügt das STD35 über 6 Anschlussklemmen für die digitalen Eingänge und 6
Anschlussklemmen für die Relais-Ausgänge. Anschlußklemme 1 ist der für alle 5 digitalen Eingänge gemeinsame,
negative Bezugspunkt. Die Klemmen 2 bis 5 sind die positiven Bezugspunkte für die dahintergeschalteten
Optokopplern. Auf der Ausgangsseite sind weitere 6 Schraubklemmen, wobei auf Klemme 12 das für alle 5 Relais
gemeinsame, zu schaltende Potential angeschlossen wird. Am Anschluss PWR wird die Spannungsversorgung
des STD35 angeschlossen.
Am Anschluss ANT wird die GSM Antenne eingeschraubt (Typ FME).
Wenn das Modul im GSM Netz eingebucht ist, blinkt die grüne GSM LED in der Frontplatte etwa einmal pro 2
Sekunden.
Die LEDs „Input-Event" und „Output-Event" signalisieren den Zustand der Eingänge und Ausgänge. Die LED
„Output-Event" leuchtet kurz, wenn eines der 5 Relais aktiviert ist, die LED „Input-Event", wenn einer der 5
Eingänge angesteuert wird.
Bitte beachten Sie den maximalen Schaltstrom der Relais und den maximalen Eingangsstrom und -spannung der
Optokoppler! Im Kapitel „Inbetriebnahme" finden Sie weitere Information hierzu!
Inbetriebnahme
Sie benötigen zur Inbetriebnahme des STD35 eine freigeschaltete SIM Karte eines GSM Netzbetreibers, bei der
die PIN auf „0000" gesetzt worden ist. Sie können zur Einstellung der PIN ein gewöhnliches Mobiltelefon
verwenden. Entnehmen Sie das Vorgehen zum Ändern der PIN bitte der Bedienungsanleitung Ihres Mobiltelefons.
Falls Sie eine SIM Karte mit einer anderen PIN als „0000" eingelegt haben, wird das STD35 bei jedem
Einschalten eine „falsche" PIN verwenden, was dazu führt, dass Ihre PIN nach dem dritten Versuch durch
die SIM Karte gesperrt ist. Sie müssen in diesem Fall Ihrer SIM Karte mit der Super-PIN (PUK) eine neue
PIN zuweisen. Bitte sehen sie für die Einstellung der PIN, bzw. für das Rücksetzen einer gesperrten PIN mit
der PUK in der Bedienungsanleitung Ihres Mobiltelefons nach.
Falls Sie eine SIM-Karte ohne PIN einsetzen möchten, ist dies auch möglich; das STD35 erkennt dies und verhält
sich entsprechend.
Vor dem Anlegen der Versorgungsspannung legen Sie bitte die SIM Karte in den SIM-Karten-Halter auf der
Rückseite des STD35 ein. Verschieben Sie hierfür den Deckel des SIM-Karten-Halters ein wenig und klappen Sie
ihn auf. Schieben Sie die SIM-Karte in den Deckel, klappen Sie ihn zu und arretieren Sie ihn durch Verschieben.
Bitte beachten Sie die Orientierung der SIM-Karte, insbesondere die Lage der abgeschrägten Ecke.
Falls nicht schon geschehen, schließen Sie die GSM Antenne an.
Danach stellen Sie die Verbindung zur Versorgungsspannung her. Die GSM-LED fängt kurz danach an dauerhaft
zu leuchten. Das STD35 wird nun automatisch versuchen, sich in das GSM Netz einzubuchen. Sobald das STD35
in das GSM Netz eingebucht ist, blinkt die GSM-LED etwa einmal alle 2 Sekunden.
#
