2. Verkabelung
a. Schließen Sie das Gerät an das Stromnetz an, die Spannung sollte der Nennspannung des
Produkts entsprechen.
b. Erden Sie das Gerät sorgfältig.
c. Die Verkabelung muss von einer Elektro - Fachkraft dem Schaltplan entsprechend vorgenommen
werden.
d. Verwenden Sie den lokalen Bestimmungen entsprechend einen FI - Schutzschalter (≤ 30mA).
e. Die Strom- und die Signalleitung sollten fachgerecht verlegt sein und sich nicht gegenseitig
beeinträchtigen.

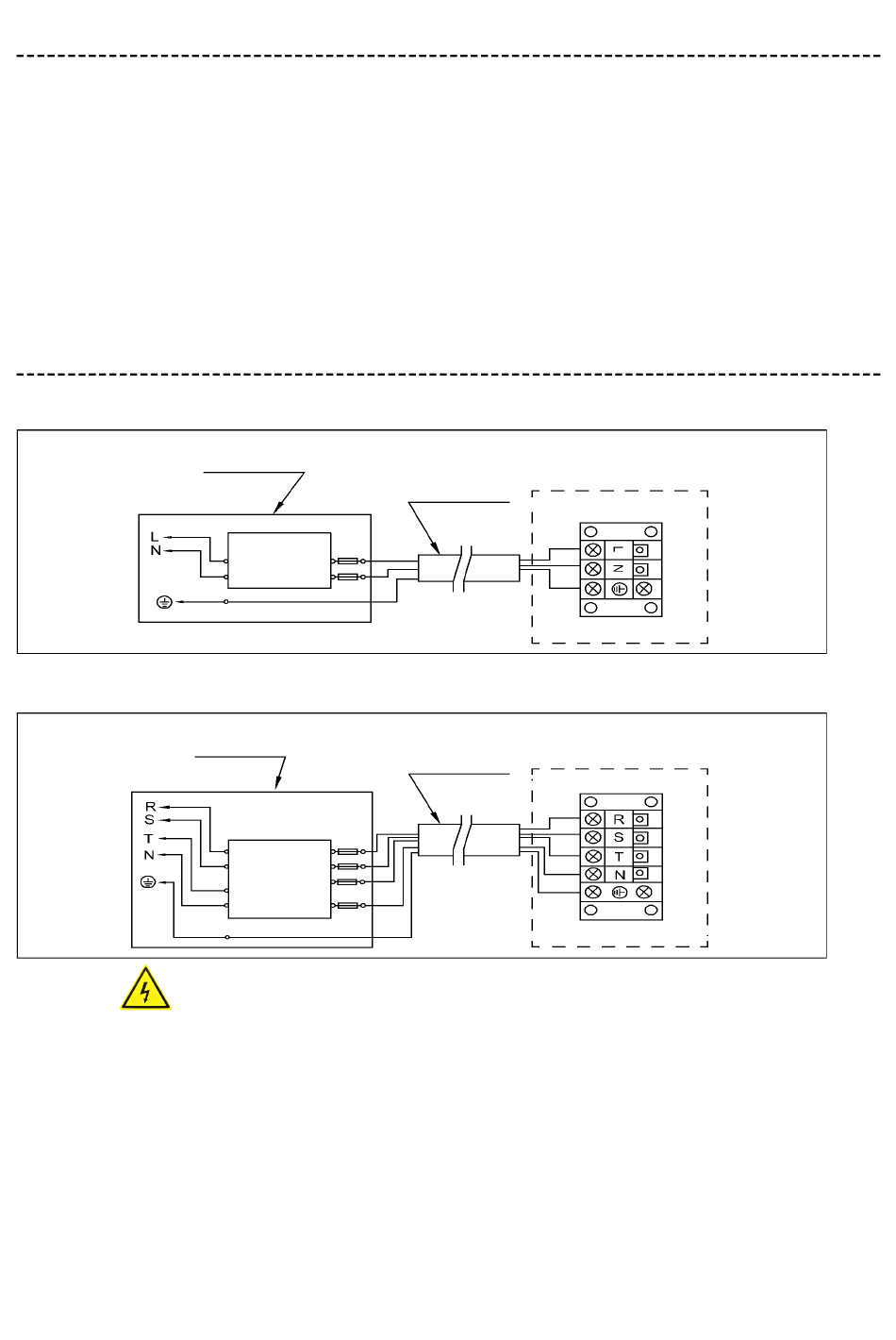

3. Schaltplan
a. Stromart: 230V 50Hz
Verteiler (vom Kunden bereitzustellen)
Stromnetz
230V 50Hz
Erdung
b. Stromart: 400V 50Hz
Verteiler (vom Kunden bereitzustellen)
Stromnetz
400V 50Hz
Erdung
Hinweis: 1)
Muss fest verdrahtet sein, Stecker-Verbindung ist nicht zulässig.
2) Die Schwimmbadwärmepumpe muss fachgerecht geerdet sein.
Sicherung
Trennschalter
Sicherung
Trennschalter
Schalttafel der Poolheizungspumpe
Stromkabel
Schalttafel der Poolheizungspumpe
Stromkabel
