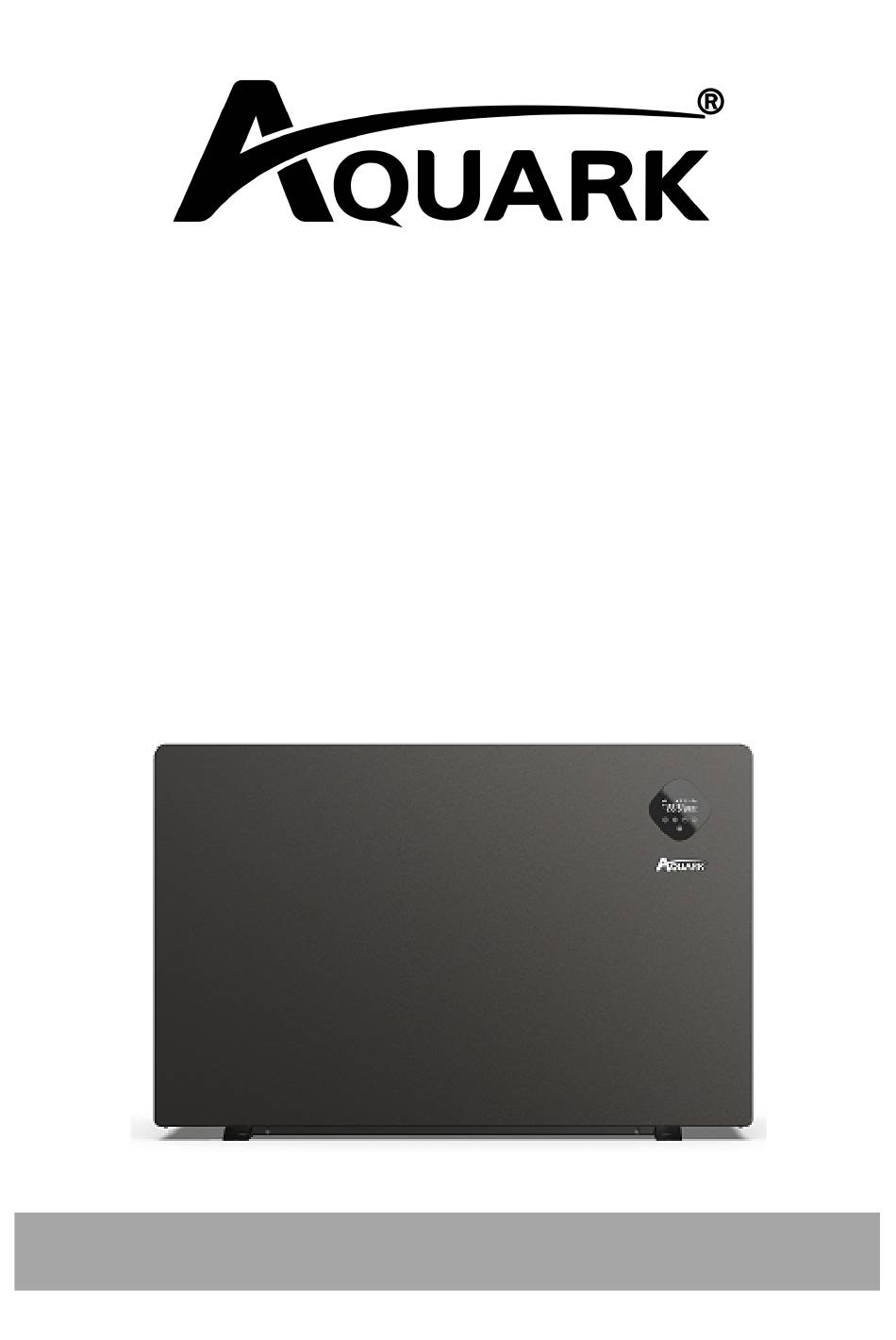

- Seite 1 INVERTER SCHWIMMBADWÄRMEPUMPE MR. SILENCE 30 BENUTZERHANDBUCH...
- Seite 2 Inhalt A. Vorwort B. Sicherheitsvorkehrungen 1. Warnung 2. Achtung 3. Sicherheit C. Ihre Wärmepumpe 1. Transport 2. Zubehör 3. Eigenschaften 4. Betriebsbedingungen und Betriebsbereich 5. Vorstellung der verschiedenen Betriebsmodi 6. Technische Parameter 7. Energie Label Fehler! Textmarke nicht definiert. 8. Maße D.
- Seite 3 A. Vorwort Vielen Dank, dass Sie sich für unsere besonders leise und energiesparende Poolwärmepumpe mit Inverter entschieden haben. Sie ist die ideale Lösung für eine umweltfreundliche Poolheizung. Wir wünschen Ihnen viel Freude mit Ihrer Poolheizung. Danke schön!
- Seite 4 B. Sicherheitsvorkehrungen Wir stellen Ihnen in diesem Handbuch wichtige Sicherheitshinweise zu Ihrer Heizung vor. Bitte lesen und befolgen Sie alle Sicherheitshinweise. 1. Warnung a. Das WARNZEICHEN weist auf Gefahren bei unsachgemäßer Handhabung des Produktes hin. b. Arbeiten am Kältekreis dürfen nur von zugelassenen Fachbetrieben durchgeführt werden.
- Seite 5 2. Achtung a. Bitte lesen Sie die folgende Anleitung vor der Installation, dem Gebrauch und der Wartung sorgfältig durch. b. Die Installation darf nur von Fachkräften und gemäß den Vorgaben in diesem Handbuch vorgenommen werden. c. Vor der Inbetriebnahme des Gerätes muss eine Dichtheitsprüfung der Schwimmbadverrohrung vorgenommen werden.
- Seite 6 Bei Wärmepumpen mit R32-Gas muss vor der Wartung oder Reparatur eine Sicherheitsprüfung durchgeführt werden, um das Risiko zu minimieren. Wenn während des Installationsvorgangs R32-Gas austritt, müssen alle Vorgänge sofort eingestellt werden und rufen Sie bei dem Service-Center an. C. Ihre Wärmepumpe 1.
- Seite 7 3. Eigenschaften Turbo-Lüfter DC Twin-rotary Inverter Kompressor von Mitsubishi Bürstenloser DC-Lüftermotor Elektronisches Expansionsventil Schnelle Heissgasabtauung mittels 4 Wege Saginomiya Ventil Hochleistungs-Titan-Wärmetauscher fexakte Temperaturregelung und Wassertemperaturanzeige Hochdruck- und Niederdruckschutz Vollständiger Schutz des elektrischen Systems 4. Betriebsbedingungen und Betriebsbereich: Lufttemperaturbereich: -20℃～43℃ Heizbereich: 18℃～40℃ Kühltemperatur - Einstellbereich: 12℃～30℃...
- Seite 8 5. Vorstellung der verschiedenen Betriebsmodi: Die Heizungspumpe verfügt über drei Einstellungen: Turbo, Perfect und Silence Diese haben unter unterschiedlichen Bedingungen verschiedene Vorteile. Modus Modus Vorteil Heizkapazität: 20% bis 100% Kapazität Turbo Schnelles Heizen Heizkapazität: 20% bis 80% Kapazität Automatische Anpassung an Umgebungs- und Perfect Wassertemperatur, intelligente Optimierung.
- Seite 9 6. Technische Parameter Modell MPXC100 MPXC120 MPXC140 MPXC170 MPXC190 MPXC220 MPXC270 MPXC270s MPXC320 MPXC320s MPXC410s Empfohlenes Poolvolumen (m 20-35 25-45 30~55 35~65 40-75 45~80 60~90 60~90 66~110 66~110 75~120 BETRIEBSBEDINGUNGEN: Luft 27°C/ Wasser 27°C/ Feuchtigkeit 80% Heating Turbo Modus 11.8 14.5 22.5 32.5...
- Seite 10 7. Maße Size(mm) Name Model MPXC220 1149 Other model size is not confirmed yet. ※Die obigen Daten können unangekündigt geändert werden. Achtung: Bei dieser Zeichnung handelt es sich lediglich um eine Darstellung der Spezifikationen der Poolheizung zum Zweck der Installation durch den Techniker und zur reinen Orientierung. Das Produkt kann gelegentlich im Rahmen von Verbesserungen unangekündigt überarbeitet werden.
- Seite 11 D. Installationsanleitung 1. Installationshinweis Die Wärmepumpe darf nur von Fachkräften installiert werden. Benutzer können diese nicht selbst installieren, da die Wärmepumpe sonst beschädigt werden und ein Risiko für die Sicherheit ihrer Benutzer darstellen könnte. a. Aufstellung und Maße Die Inverter-Poolheizungspumpe sollte an einem gut belüfteten Ort aufgestellt werden. Die Begrenzung nach den unten angegebenen Maßen sollte maximal 2-seitig sein.
- Seite 12 Automatische Kugelhahn Wasserdesinfektion Kugel - Filter hahn Düsenleit Kugelhahn Filterpumpe 1) Der Rahmen muss mit Bolzen (M10) auf einem ebenen Betonfundament stehen oder einer Halterung fixiert werden. 2) Bitte platzieren Sie keine Gegenstände vor dem Gerät, welche den Luftstrom in das und aus dem Gerät blockieren könnten, und halten Sie das Gerät in einem Umkreis von 50cm frei von Hindernissen, andernfalls kann die Effizienz der Heizung gemindert oder gar völlig verhindert werden;...
- Seite 13 2. Verkabelung a. Schließen Sie das Gerät an das Stromnetz an, die Spannung sollte der Nennspannung des Produkts entsprechen. b. Erden Sie das Gerät sorgfältig. c. Die Verkabelung muss von einer Elektro - Fachkraft dem Schaltplan entsprechend vorgenommen werden. d. Verwenden Sie den lokalen Bestimmungen entsprechend einen FI - Schutzschalter (≤ 30mA). e.
- Seite 14 4. Referenzwerte für Schutzvorrichtungen und Kabelspezifikationen MODEL MPC110 22.5 Nennstrom (A) Trennscha Nennfehlstrom lter (mA) 22.5 Sicherung (A) Stromkabel (mm 3×0.5 Stromkabel (mm Maximaler Strom (A) 18.5 Other model size is not confirmed yet. ※ Die obigen Daten können ohne Vorankündigung geändert werden. Achtung: Die oben genannten Daten beziehen sich auf ein Stromkabel von maximal 10m Länge.
- Seite 15 E. Betriebsanleitung 1. Funktionen Symbol Heizen / Kühlen – Modus AN/AUS Wi-Fi Einstellungen Bildschirm sperren /entsperren Heiz-Modus (18-40°C) Kühl-Modus (12-30°C) Automatik Heizen/Kühlen-Modus (12-40°C) Turbo Perfect Silence Temperatureinstellung Achtung: i. Der Controller verfügt über eine Power-Down-Speicherfunktion. ii. Die Tasten werden dunkel, wenn sie gesperrt sind.
- Seite 16 2. Betriebsanleitung a. Eingesteckt ohne einzuschalten Angeschaltet: Turbo, Perfect & Silence display Ausgangs-Wassertem Eingangs-Wassertem peratur peratur Heizen Modus Kühlen Modus Automatik Modus Eingangsleistung/Prozentsatz der Laufgeschwindigkeit Wi-Fi Verbindung...
- Seite 17 Einlass Auslauf 3. Betriebsanleitung a. Bildschirm sperren 1) Es gibt eine automatische Bildschirmsperre. Wenn es keine Bedienung für mehr als 30 Sekunden gibt, der Bildschirm wird automatisch gesperrt. Während die Sperrtaste leuchtet, wird der Bildschirm gedimmt. Und die andere Tastenbeleuchtung wird erlischt. 2) Halten Sie 3 Sekunden lang gedrückt, um den Bildschirm zu entsperren;...
- Seite 18 d. Modus Auswahl 1) Heiz / Kühl /Auto Drücken Sie um zwischen Heizen , Kühlen und Automatik umzuschalten. 2) Heiz-Modus : Einstellbereich der Wassertemperatur（18 - 40°C） 3) Kühl-Modus : Einstellbereich der Wassertemperatur（12 - 30°C） 4) Automatik Heizen / Kühlen Modus: Einstellbereich（12 - 40°C） * Wenn die Wasser - Eingangstemperatur höher als die eingestellte Wasser ist, startet der Kühl - Modus automatisch.
- Seite 19 g. Wi-Fi 1) Wi-Fi Verbindung Wenn der Bildschirm eingeschaltet ist, drücken Sie 3 Sekunden lang „ “. Nachdem „ “ blinkt, geben Sie die Wi-Fi Verbindung ein. Verbinden Sie Wi-Fi auf dem Mobiltelefon und geben Sie das Passwort ein, und steuern Sie dann die Geräte über Wi-Fi.
- Seite 20 „Laufende Statusprüfung“ zu beenden. Tabelle zur Überprüfung des Betriebsstatus: Statuswert Status Einheit Eingangs-Wassertemperatur °C Ausgangs-Wassertemperatur °C Umgebungstemperatur °C Gasausstoß-Temperatur °C Verdampferschlaufen-Temperatur °C Gasrückfuhr-Temperatur °C Kühlschlaufen-Temperatur °C Kühlplatten-Temperatur °C EEV-Öffnungswinkel ° (Grad) R/Min DC-Lüftermotor Geschwindigket Achtung: Der Controller verfügt über eine Power-Down-Memory-Funktion.
- Seite 21 F. Inbetriebnahme 1. Inspizieren Sie die Wärmepumpe vor dem Einsatz a. Der Ventilator und die Ausgänge sind nicht blockiert. b. Überprüfen Sie die Verrohrungsanschlüsse sowie die Einstellung des Bypasses. c. Überprüfen Sie die Verkabelung anhand des Schaltplans und des Erdungsanschlusses. d.
- Seite 22 Bitte prüfen Sie das Gerät nach dem Start auf ungewöhnliche Geräusche. G. Wartung AUS, Schalten Sie die Heizung unbedingt bevor Sie das Gerät reinigen, untersuchen oder reparieren Arbeiten am Kältekreislauf 1. Wenn Sie im Winter nicht schwimmen: a. Nehmen Sie das Gerät vom Stromnetz, um eine Beschädigung zu verhindern. b.
- Seite 23 H. Lösungen für häufiger auftretende Probleme 1, Reparaturanleitung ----------------------------------------------------------------------------------------------------------------------------------------- WARNUNG: Wenn das Gerät repariert werden muss, wenden Sie sich bitte an Ihren Schwimmbad – Fachhandel. Servicepersonal erforderlich Jeder, der mit einem Kühlmittelkreislauf arbeitet oder einen Kühlmittelkreislauf unterbricht, sollte über ein entsprechendes Zertifikat einer akkreditierten Zulassungsstelle verfügen, das ihn zum sicheren Umgang mit Kühlmitteln auf der Grundlage der branchenanerkannten Bewertungskriterien befähigt.
- Seite 24 1. Fehlerhaftes Schalterverhalten. 2. Die Sicherung spring häufig heraus oder der Fehlstromschutzschalter wird häufiger aktiviert Schutz- & Fehlercode Display Keine Fehleranzeige Kein Durchfluß Stromzufuhr außerhalb des Betriebsbereichs Zu große Temperaturdifferenz zwischen Wasserzufuhr und -ausfuhr (Schutz vor unzureichender Wasserfluss) Umgebungstemperatur zu hoch oder zu niedrig Frostschutzmittel-Erinnerung Display Fehleranzeige...
- Seite 25 I. Schaltplan für die elektrische Verdrahtung (optional) Wasserpumpe: 230 V Spannung, ≤ 500 W Leistung Unterbrecher / Sicherung (Bauseits vom Kunden) Netzkabel Erdung Stromversorgung 230V~/50Hz Pumpe Stecker des Kunden Fernbedienungs schalters Unterbrecher / Sicherung Pumpe (Bauseits vom Kunden) Stromversorgung 230V~/50Hz Erdung...
- Seite 26 Wasserpumpe: 230 V Spannung, >500W Leistung Unterbrecher / Sicherung (Bauseits vom Kunden) Netzkabel Erdung Stromversorgung 230V~/50Hz Pumpe Stecker des Kunden Fernbedienungs schalters Pumpe Unterbrecher / Sicherung (Bauseits vom Kunden) Schütz Stromversorgung 230V~/50Hz Erdung...
- Seite 27 Wasserpumpe: 400V Spannung Unterbrecher / Sicherung (Bauseits vom Kunden) Netzkabel Stromversorgung 400V~/50Hz Erdung Stecker des Kunden Fernbedienungs schalters Pumpe Unterbrecher / Sicherung (Bauseits vom Kunden) Schütz Stromversorgung 400V~/50Hz Erdung...
- Seite 28 Verdrahtung Pumpe zu Wärmepumpe 1: Zeitschaltuhr Pumpe / Filtersteuerung 2: Verdrahtung Pumpe zu Wärmepumpe Hinweis: Der Installateur sollte 1 parallel mit 2 verbinden (siehe Abbildung oben). Zum Starten der Wasserpumpe ist muß 1 oder 2 geschlossen sein. Um die Wasserpumpe zu stoppen, müssen sowohl 1 als auch 2 getrennt sein.
- Seite 29 J. Wifi-Betrieb Konto Registrieren InverGo Download Registrieren Sie sich per E-Mail oder Drittanbieter-Apps. download für Android d o w n l o a d f ü r i O S a. E-mail registrieren. Android please download from iPhone please download from APP Download Account-registrati...
- Seite 30 b. Registrieren über Drittanbieter-Apps. Familie Grüden Legen Sie bitte den Familiennamen fest und wählen Sie den Standort des Geräts.
- Seite 31 APP Kopplung a. Mit Bluetooth 1. Bitte bestätigen Sie, dass Sie mit Wi-Fi verbunden sind und Ihr Bluetooth eingeschaltet ist. 2. Klicken Sie auf „Gerät hinzufügen“, und befolgen Sie die Anweisungen zum Koppeln des Geräts.
- Seite 32 b. Mit Wi-Fi 1. Bitte stellen Sie sicher, dass Sie mit Wi-Fi verbunden sind. 2. Drücken Sie 3 Sekunden auf „ “, um den Bildschirm zu entsperren. Drücken Sie 3 Sekunden auf „ “ und lassen Sie los. Nachdem Sie „Beep“ gehört haben, geben Sie das Wi-Fi Passwort in App ein.
- Seite 33 Operation 1. Nur bei Wärmepumpe mit Heizfunktion: Zeigt Turbo / Perfect/ Silence Kompressordrehzahl -Modus an °C/°F wechseln Wassereintrittstemperatur Temperatur einstellen Anfrage Turbo / Perfect/ Silence Modus auswählen Timer An/Aus 2. Für Wärmepumpe mit Heiz- und Kühlfunktion: Zeigt Turbo / Perfect/ Silence -Modus an Kompressordrehzahl °C/°F wechseln...
- Seite 34 Teilen Sie Geräte mit Ihren Familienmitgliedern Wenn Ihre Familienmitglieder nach dem Pairing auch das Gerät steuern möchten, lassen Sie Ihre Familienmitglieder zuerst die App registrieren, und der Administrator kann wie folgt vorgehen Notiz: 1. Die Wettervorhersage dient nur als Referenz. 2.
- Seite 35 AQ226CX30-R32-V24 Das Unternehmen behält sich alle Rechte zur endgültigen Erklärung vor.
