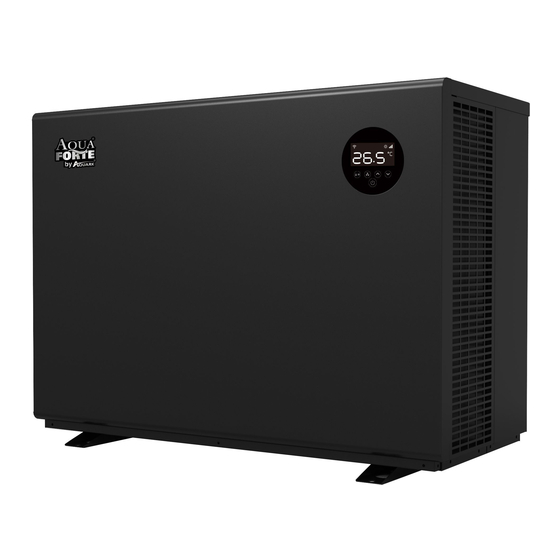

Verwandte Anleitungen für AQUARK AQUA FORTE MR.SILENCE SC948
Inhaltszusammenfassung für AQUARK AQUA FORTE MR.SILENCE SC948
- Seite 1 MR. SILENCE INVERTER ZWEMBAD WARMTEPOMP Handleiding...
- Seite 26 MR. SILENCE INVERTER SCHWIMMBADWÄRMEPUMPE BENUTZERHANDBUCH...
- Seite 27 Inhalt A. Vorwort B. Sicherheitsvorkehrungen 1. Warnung 2. Achtung 3. Sicherheit C. Ihre Wärmepumpe 1. Transport 2. Zubehör 3. Eigenschaften 4. Betriebsbedingungen und Betriebsbereich 5. Vorstellung der verschiedenen Betriebsmodi 6. Technische Parameter D. Installationsanleitung 1. Installationshinweis 2. Verkabelung 3. Schaltplan 4.
-
Seite 28: Vorwort
A. Vorwort Vielen Dank, dass Sie sich für unsere besonders leise und energiesparende Poolwärmepumpe mit Inverter entschieden haben. Sie ist die ideale Lösung für eine umweltfreundliche Poolheizung. Wir wünschen Ihnen viel Freude mit Ihrer Poolheizung. -
Seite 29: Sicherheitsvorkehrungen
B. Sicherheitsvorkehrungen Wir stellen Ihnen in diesem Handbuch wichtige Sicherheitshinweise zu Ihrer Heizung vor. Bitte lesen und befolgen Sie alle Sicherheitshinweise. 1. Warnung a. Das WARNZEICHEN weist auf Gefahren bei unsachgemäßer Handhabung des Produktes hin. b. Arbeiten am Kältekreis dürfen nur von zugelassenen Fachbetrieben durchgeführt werden. -
Seite 30: Achtung
2. Achtung a. Bitte lesen Sie die folgende Anleitung vor der Installation, dem Gebrauch und der Wartung sorgfältig durch. b. Die Installation darf nur von Fachkräften und gemäß den Vorgaben in diesem Handbuch vorgenommen werden. c. Vor der Inbetriebnahme des Gerätes muss eine Dichtheitsprüfung der Schwimmbadverrohrung vorgenommen werden. -
Seite 31: Transport
1. Transport a. Stellen Sie das Gerät stets aufrecht b. Heben Sie das Gerät nie an den Überwurfmuttern an (andernfalls kann der Titan-Wärmetauscher der Pumpe beschädigt werden) 2. Zubehör: Anschlussverschraubung Kondensat - Ablauf Anschluss des Kondensatablauf Kit: 3. Eigenschaften... -
Seite 32: Betriebsbedingungen Und Betriebsbereich
DC Twin-rotary Inverter Kompressor von Mitsubishi Bürstenloser DC-Lüftermotor Elektronisches Expansionsventil Schnelle Heissgasabtauung mittels 4 Wege Saginomiya Ventil Hochleistungs-Titan-Wärmetauscher fexakte Temperaturregelung und Wassertemperaturanzeige Hochdruck- und Niederdruckschutz Schutze der ganze Elektrische Anlage 4. Betriebsbedingungen und Betriebsbereich: Um Ihnen Komfort und Vergnügen zu bieten, stellen Sie die Schwimmbadwassertemperatur effizient und wirtschaftlich ein. - Seite 33 Modell SC948 SC949 SC950 SC951 BETRIEBSBEDINGUNGEN: Luft 27°C/ Wasser 27°C/ Feuchtigkeit 80% Heizkapazität (kW) 11.0 13.0 17.5 21.0 COP-Spanne 14.0~7.0 14.5~7.2 15.6~7.0 14.8~7.1 BETRIEBSBEDINGUNGEN: Luft 15°C/ Wasser 26°C/ Feuchtigkeit 70% Heizkapazität (kW) 12.5 14.5 COP-Spanne 7.3~4.7 7.5~5.0 7.8~5.2 7.1~5.0 BETRIEBSBEDINGUNGEN: Luft 35°C/ Wasser 28°C/ Feuchtigkeit 80% Kühlkapazität (kW)) 10.1 TECHNISCHE SPEZIFIKATIONEN...
- Seite 34 8. Maße Name Größe (mm) Modell SC948 SC949 SC950 1060 SC951 1060 ※Die obigen Daten können unangekündigt geändert werden. Achtung: Bei dieser Zeichnung handelt es sich lediglich um eine Darstellung der Spezifikationen der Poolheizung zum Zweck der Installation durch den Techniker und zur reinen Orientierung. Das Produkt kann gelegentlich im Rahmen von Verbesserungen unangekündigt überarbeitet werden.
-
Seite 35: Installationsanleitung
D. Installationsanleitung 1. Installationshinweis Die Wärmepumpe darf nur von Fachkräften installiert werden. Benutzer können diese nicht selbst installieren, da die Wärmepumpe sonst beschädigt werden und ein Risiko für die Sicherheit ihrer Benutzer darstellen könnte. a. Aufstellung und Maße Die Inverter-Poolheizungspumpe sollte an einem gut belüfteten Ort aufgestellt werden. Kugelhahn Automatische Wasserdesinfektion... -
Seite 36: Verkabelung
b. Die Überwurfmuttern der Wasserzufuhr und -abfuhr können nicht das Gewicht von Schlauchleitungen tragen. Die Wärmepumpe muss an eine fest installierte Rohrleitung angeschlossen werden! 2. Verkabelung a. Schließen Sie das Gerät an das Stromnetz an, die Spannung sollte der Nennspannung des Produkts entsprechen. -
Seite 37: Referenzwerte Für Schutzvorrichtungen Und Kabelspezifikationen
2) Die Schwimmbadwärmepumpe muss fachgerecht geerdet sein. 4. Referenzwerte für Schutzvorrichtungen und Kabelspezifikationen MODELL SC948 SC949 SC950 SC951 Nennstrom (A) 14.5 Trennsc Nennfehlstrom halter (mA) Sicherung (A) 14.5 Stromkabel (mm 3 x 2.5 3 x 2.5 3 x 4 3 x 4 Signalkabel (mm 3×0.5 3×0.5... - Seite 38 Pfeiltasten Temperatureinstellung / - anzeige Achtung: a. Standby-Modus oder Bildschirmsperre: Nur leuchtet auf, der Bildschirm und die restlichen Tasten sind dunkel. b. Ausgeschaltet：Nur leuchtet auf, keine Bildschirmanzeige. c. das Kontrollpanel verfügt im ausgeschalteten Zustand über eine Memory-Funktion. 2. Betriebsanleitung *Bildschirmsperre* 1) Halten Sie 3 Sekunden lang gedrückt, um den Bildschirm zu sperren oder zu entsperren.
-
Seite 39: Testlauf
Wenn Sie das Gerät mit der APP kontrollieren: blinkt WLAN-Einstellungsverlauf löschen: Wenn der Bildschirm eingeschaltet ist, drücken Sie 10 Sekunden lang " " nachdem blinkt " " 10 Sekunden lang, danach blinkt “ ” nicht mehr. f. Defrosting 1) Aktives Abtauen: Beim Abtauen der Maschine blinkt " ";... -
Seite 40: Testlauf
d. Vor dem Schweißen vollständig absaugen. Das Schweißen darf nur von Fachpersonal werden. e. Bitte unterbrechen Sie die Verwendung, während Gaslecks auftreten, und wenden Sie sich an das Fachpersonal im Servicecenter. 3. Testlauf Starten Sie die Filterpumpe unbedingt vor dem Start des Geräts und schalten Sie das Gerät vor der Pumpe aus, da sonst das Gerät beschädigt werden kann. -
Seite 41: Lösungen Für Häufiger Auftretende Probleme
Wichtig: Lösen Überwurfmutter Zugangsleitung, Wasser abfließen zu lassen. Wenn das Wasser im Winter im Gerät gefriert, kann dies Titan-Wärmetauscher beschädigen. 2. Bitte reinigen Sie das Gerät mit haushaltsüblichen Reinigungsmitteln oder sauberem Wasser, NIEMALS mit Benzin, Verdünnungsmitteln oder ähnlichen Brennstoffen. 3. Überprüfen Sie regelmäßig die Befestigungen, Kabel und Anschlüsse. 4. - Seite 42 Herstellers. Dieses Kapitel behandelt speziellen Wartungsanforderungen Poolheizpumpen mit R32-Gas. Näheres zur Wartung entnehmen Sie bitte dem technischen Wartungshandbuch. Vor dem Schweißen vollständig absaugen. Das Schweißen darf nur von Fachpersonal gemacht werden. 2. Problemlösungen ---------------------------------------------------------------------------------------------------------------------------------------- Fehler Grund Lösung Kein Strom Warten Sie, bis der Strom wieder da ist Hauptschalter ist aus Schalten Sie das Gerät an Überprüfen Sie die Sicherung und...
-
Seite 43: Schaltplan Für Die Elektrische Verdrahtung (Optional)
Display Keine Fehleranzeige Kein Durchfluß Stromzufuhr außerhalb des Betriebsbereichs Zu große Temperaturdifferenz zwischen Wasserzufuhr und -ausfuhr (Schutz vor unzureichender Wasserfluss) Umgebungstemperatur zu hoch oder zu niedrig Frostschutzmittel-Erinnerung Display Fehleranzeige Hochdruckschutz Niedrigdruckschutz 3-Phasenfolgeschutz (nur wenn dreiphasig) Wasserabfuhrtemperatur zu hoch oder zu niedrig Hoch Ausstoßtemperatur Schutz vor Verdampferüberhitzung (nur im Kühlmodus) Kommunikationsfehler des Kontrollpanels... - Seite 44 Wasserpumpe: 230 V Spannung, ≤ 500 W Leistung Unterbrecher / Sicherung (Bauseits vom Kunden) Netzkabel Erdung Stromversorgung 230V~/50Hz Pumpe Pumpe Unterbrecher / Sicherung (Bauseits vom Kunden) Stromversorgung 230V~/50Hz Erdung...
- Seite 45 Wasserpumpe: 230 V Spannung, >500W Leistung Unterbrecher / Sicherung Netzkabel (Bauseits vom Kunden) Erdung Stromversorgung 230V~/50Hz Pumpe Pumpe Unterbrecher / Sicherung (Bauseits vom Kunden) Schütz Stromversorgung 230V~/50Hz Erdung...
-
Seite 46: Wasserpumpe: 400V Spannung
Wasserpumpe: 400V Spannung Unterbrecher / Sicherung (Bauseits vom Kunden) Netzkabel Stromversorgung 400V~/50Hz Erdung Pumpe Pumpe Unterbrecher / Sicherung (Bauseits vom Kunden) Schütz Stromversorgung 400V~/50Hz Erdung... - Seite 47 Verdrahtung Pumpe zu Wärmepumpe 1: Zeitschaltuhr Pumpe / Filtersteuerung 2: Verdrahtung Pumpe zu Wärmepumpe Hinweis: Der Installateur sollte 1 parallel mit 2 verbinden (siehe Abbildung oben). Zum Starten der Wasserpumpe ist muß 1 oder 2 geschlossen sein. Um die Wasserpumpe zu stoppen, müssen sowohl 1 als auch 2 getrennt sein.
-
Seite 48: Wifi-Betrieb
J. Wifi-Betrieb Registrierung APP download 1.Registrierung über Mobiltelefon oder eMail download für Android download für iPhone APP pairing 2.Registrierung Bitte stellen sicher, eine Internetverbindung besteht 1. Drücken Sie “ ” 3 Sekunden um das Display zu entsperren, drücken Sie “ ”... - Seite 49 2.Drücken Sie „Gerät hinzufügen“ und folgen den Anweisungen...
-
Seite 51: Betrieb
Betrieb 1. Für Geräte ohne Kühlfunktion: Anzeige für Boost/silence Modus Aktuelle Wassertemperatur Wunschtempe Timer Auswahl Boost \Silence Modus On/Off 2. Für Geräte mit Heiz- und Kühlfunktion: Anzeige für Boost/silence Modus Aktuelle Wassertemperatur Wunschtem Auswahl Heizen\ Kühlen Funktion Timer Auswahl Boost \Silence Modus On/Off Notiz:... - Seite 78 MR. SILENCE INVERTER POOL HEAT PUMP MANUAL...
