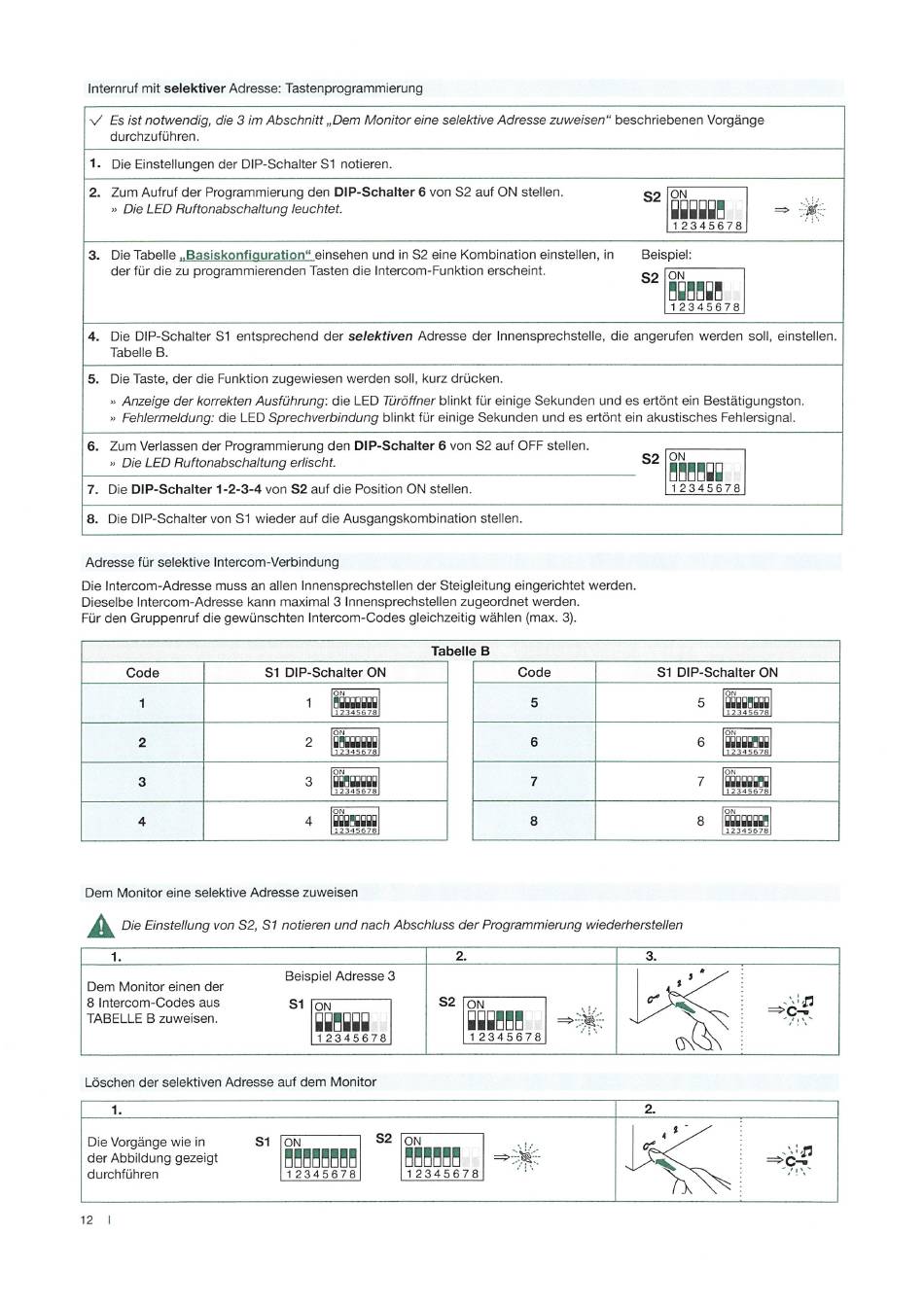

Internruf mit selektiver Adresse: Tastenprogrammierung
V Es ist notwendig, die 3 im Abschnitt "Dem Monitor eine selektive Adresse zuweisen" beschriebenen Vorgänge
durchzuführen.
1. Die Einstellungen der DIP-SchaIter S1 notieren.
2. Zum Aufruf der Programmierung den DIP-Schalter 6 von S2 auf ON stellen.
» Df'e LED Ruftonabschaltung leuchtet.
S2
ON
BBBBBH_
12345678
3. Die Tabelle "Basiskonfiguration" einsehen und in S2 eine Kombination einstellen, in
der für die zu programmierenden Tasten die Intercom-Funktion erscheint.
Beispiel:
S2 ON
HVÖRBR_
12345678
4. Die DIP-Schalter S1 entsprechend der selektiven Adresse der Innensprechstelle, die angerufen werden soll, einstellen.
Tabelle B.
5. Die Taste, der die Funktion zugewiesen werden soll, kurz drücken.
» Anzeige der korrekten Ausführung: die LED Türöffner blinkt für einige Sekunden und es ertönt ein Bestätigungston.
» Fehlermeldung: die LED Sprechverbindung blinkt für einige Sekunden und es ertönt ein akustisches Fehlersignal.
6. Zum Verlassen der Programmierung den DIP-Schalter 6 von S2 auf OFF stellen.
» Die LED Ruftonabschaltung erlischt.
S2
7. Die DIP-Schalter 1-2-3-4 von S2 auf die Position ON stellen.
ON
HGHHVB
12345678
8. Die DIP-Schalter von S1 wieder auf die Ausgangskombination stellen.
Adresse für selektive Intercom-Verbindung
Die Intercom-Adresse muss an allen Innensprechstellen der Steigleitung eingerichtet werden.
Dieselbe Intercom-Adresse kann maximal 3 Innensprechstellen zugeordnet werden.
Für den Gruppenruf die gewünschten Intercom-Codes gleichzeitig wählen (max. 3).
Tabelle B
Code
1
2
3
4
S1 DIP-Schalter ON
1
2
3
4
ON
sT
lil
BBBBBBBH
12345678
BBBHBBBB
12345678
Code
5
6
7
8
S1 DIP-Schalter ON
5
6
7
8
liT
äT
i B BBBBBB
12345678
iBHBBBBH
12345678
Dem Monitor eine selektive Adresse zuweisen
Df'e Einstellung von S2, S1 notieren und nach Abschluss der Programmierung wiederherstellen
1.
Beispiel Adresse 3
Dem Monitor einen der
8 Intercom-Codes aus S1
TABELLE B zuweisen.
BBBBBB
12345678
2.
S2
ON
BBBHHH_
12345678
3.
<^i
>^
Ö^N
=^
Löschen der selektiven Adresse auf dem Monitor
1.
Die Vorgänge wie in S1
der Abbildung gezeigt
durchführen
SHBHBHHÖ
12345678
S2 ON
BHHBBB_
12345678
^>;^-
2.
^'^ \
^!-»
