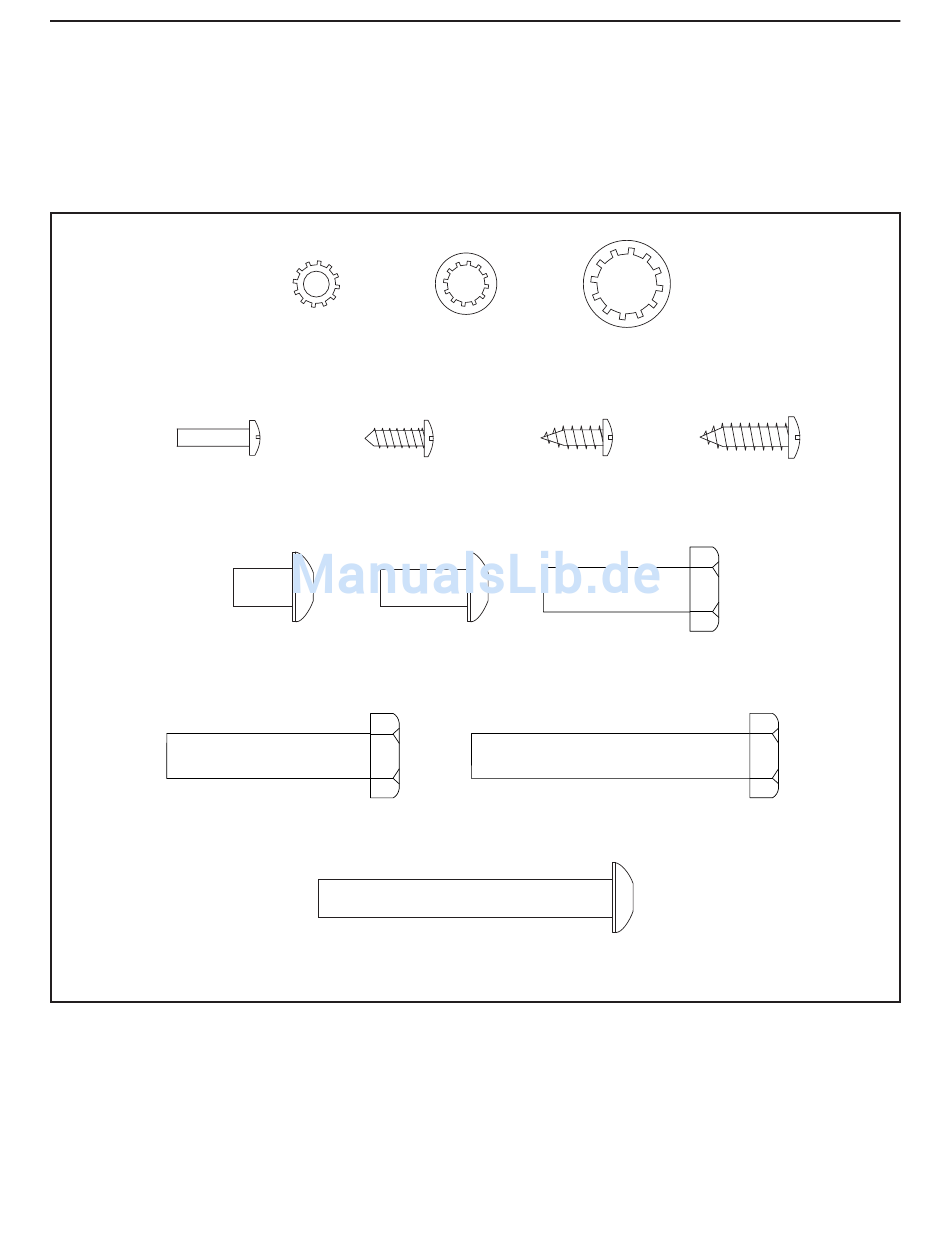

DIAGRAMM ZUR IDENTIFIZIERUNG DER TEILE
Die Abbildung unten hilft Ihnen bei der Identifizierung der kleinen Teile, die Sie zur Montage brauchen werden.
Die Zahl in Klammern unter jeder Abbildung ist die Kennziffer des Teils, die mit der TEILELISTE am Ende dieser
Bedienungsanleitung übereinstimmt. Die Zahl nach der Kennziffer bezieht sich auf die Stückzahl, die für die Mon-
tage gebraucht wird. Anmerkung: Sollte sich ein Teil nicht im Montagesatz befinden, überprüfen Sie, ob es
nicht schon vormontiert wurde. Es könnten zusätzliche Teile, die nicht gebraucht werden, beigefügt sein.
#10
5/16"
Zahnscheibe
3/8"
Zahnscheibe
(5)–4
Zahnscheibe
(11)–10
(13)–8
#8 x 5/8"
#8 x 1/2"
#8 x 1/2"
#10 x 3/4"
Maschinenschraube
Erdungsschraube
Schraube
Schraube
(9)–4
(26)–4
(10)–1
(1)–10
5/16" x 1/2"
5/16" x 3/4"
3/8" x 1 1/4" Schraube
Schraube
Schraube
(63)–2
(4)
4
–
(25)–2
3/8" x 1 3/4" Schraube
3/8" x 2 3/8" Schraube
(62)–2
(7)–4
5/16" x 2 1/2" Schraube
(28)–4
6
