Handbuch des Produkts Catrax Plus- Version 10

6.4.3.2 Elektromagneten

Die Elektromagneten werden aktiviert, um den Durchgang zu blockieren. Im
Gegensatz zu herkömmlichen Solenoiden verursachen Elektromagneten keine
Reibung zwischen der Spule und dem Verriegelungsmechanismus, wodurch
Fehlfunktionen vermieden werden. Darüber hinaus erfolgt die Aktivierung
über einen Transistor und nicht über ein Relais, wodurch das Durchbrennen
der Elektromagneten aufgrund von „Kontaktkleben" vermieden wird (kein
mechanischer Verschleiß).

6.4.3.3 Akustischer Alarm

Der akustische Alarmausgang wird durch einen NPN-Transistor (maximal 500
mA) aktiviert, jedes Mal wenn die CATRAX Plus:
- ein Freigabesignal empfängt (zwei kurze Signale);
- nicht freigegeben ist und für 1 Sekunde blockiert wird (1-sekündige Signale);
- für mehr als 2 Sekunden während der Drehung in der Mitte stehen bleibt (1-sekündige
Signale).

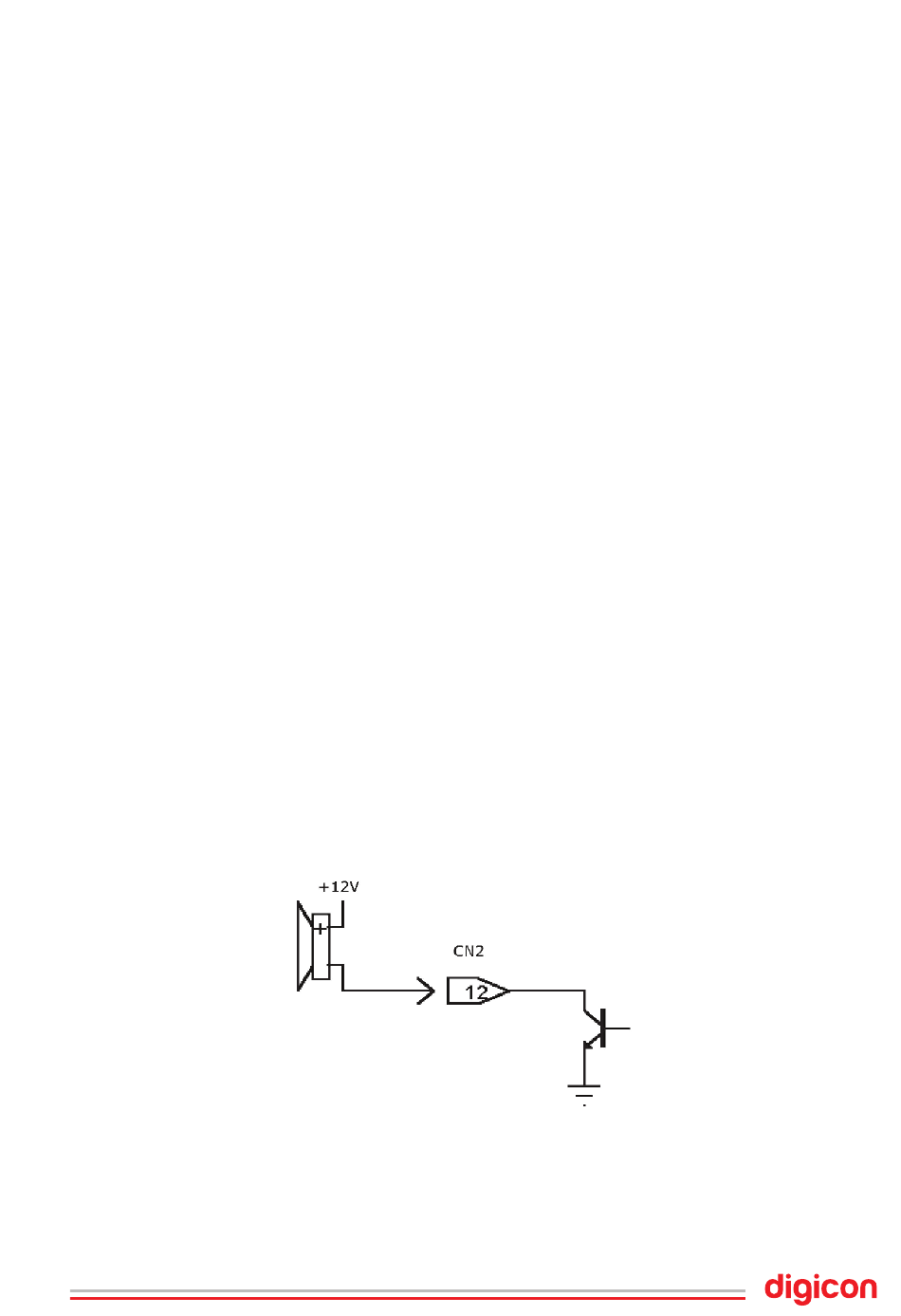

Verbinden Sie die Ausgänge gemäß der folgenden Abbildung:
Akustischer
Alarm
34
Maximaler Strom:
500mA
