Die Steuerplatine kann an der mitgelieferten Halterung der CATRAX
INFORMATION:
Plus befestigt werden. - Die schattierten Felder zeigen die Werkseinstellungen der
Digicon-Platine an.
Die Steuerplatine verfügt auch über Eingänge für optische Sensoren (CN6), die die
Drehung der CATRAX Plus überwachen (kein mechanischer Verschleiß), sowie über
zwei optoisolierte Eingänge zur Freigabe der CATRAX Plus im Bedarfsfall.
6.4.3 Ausgänge
Die Platine der CATRAX Plus bietet Ausgänge für Rückmeldesignale,
Elektromagneten, Piktogramme, Sammelurne und akustischen Alarm.
6.4.3.1 Rückzeichen

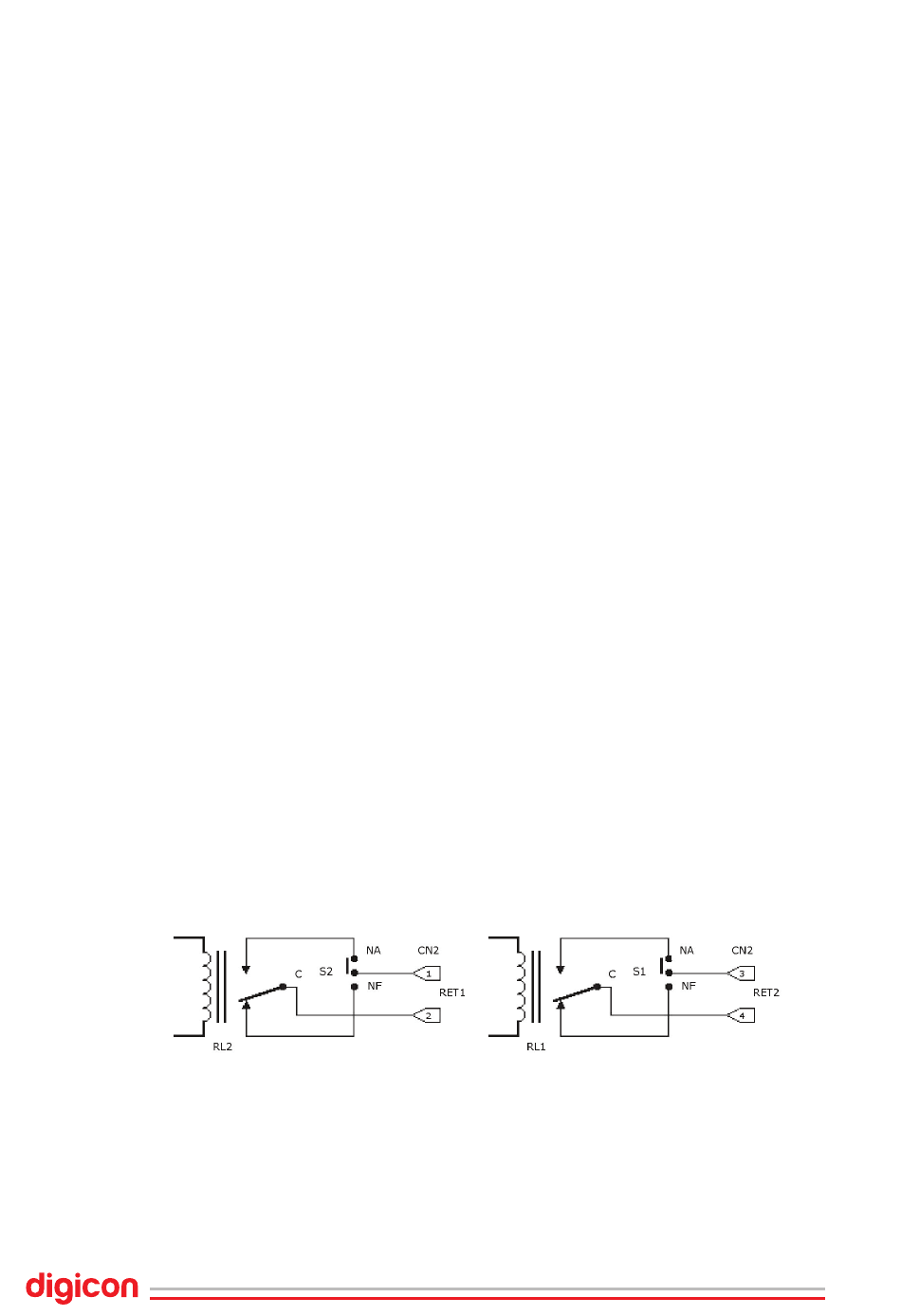

Die Rückmeldesignale zeigen den Zeitpunkt und die Richtung der Passage an
und stammen von einem Relais – normalerweise offener Kontakt (NO) oder
normalerweise geschlossener Kontakt (NC). Verbinden Sie die Ausgänge gemäß
der folgenden Abbildung:
Handbuch des Produkts Catrax Plus - Version 10
33
