5. Ob ausreichend Platz für die Drehung der Arme vorhanden ist, nachdem die Catrax Plus
montiert ist.
6. Ob der Boden geeignet ist, um Dübel aufzunehmen (mindestens 4 cm Beton mit einer
Festigkeitsklasse von FCK15 M.P.A. oder gleichwertig).
ACHTUNG! Da die Installation der CATRAX Plus eine Bodendurchbohrung
erfordert, ist es äußerst wichtig, dass der Installationsort sorgfältig ausgewählt
wird.
5.2 Befestigung der Säule
Um die Säule am Boden zu befestigen, beachten Sie bitte die angegebenen Schritte und
Abbildungen:

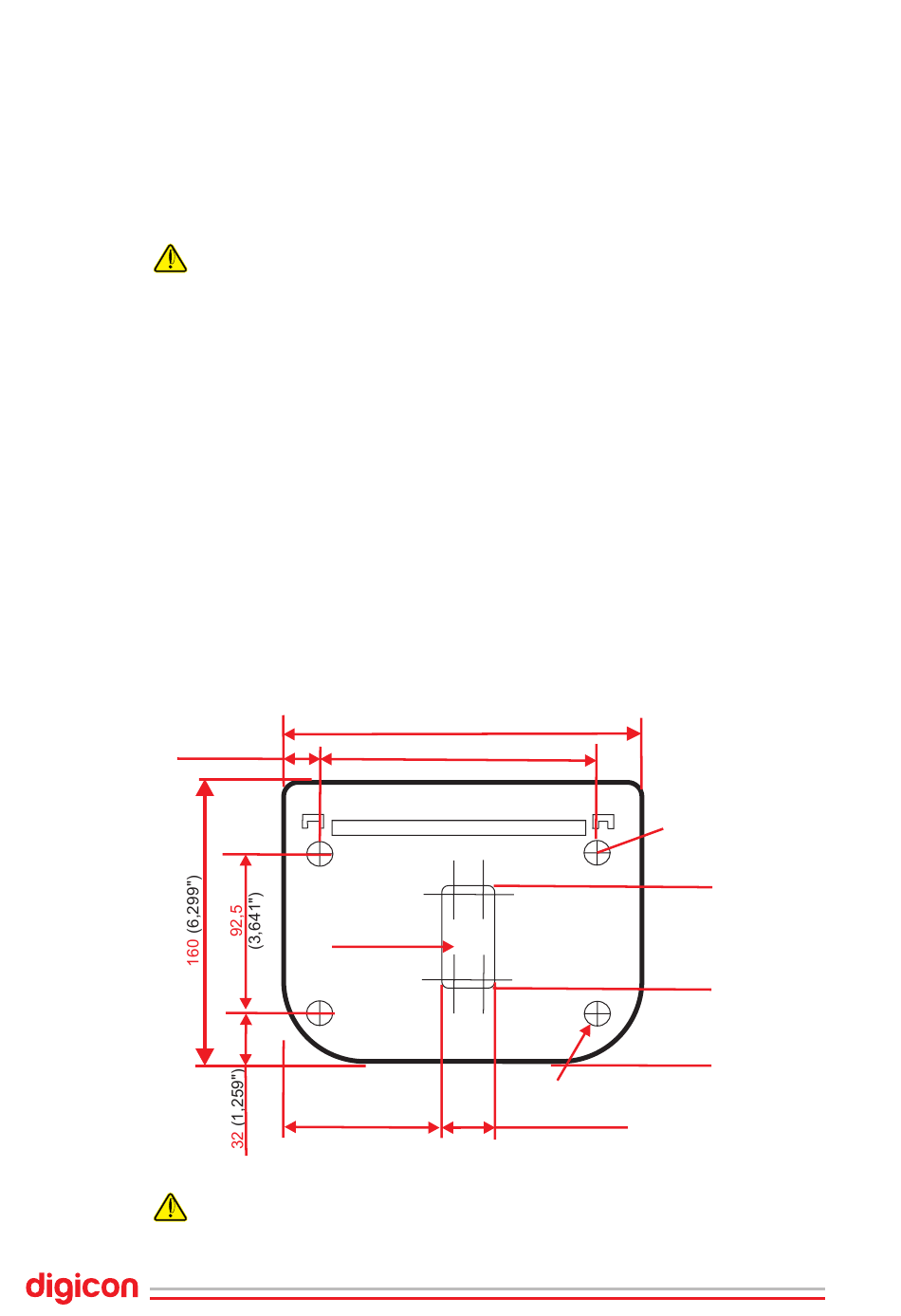

1. Bohren Sie den Boden mit einem 3/8-Zoll-Bohrer vor (vergrößern Sie den Bohrer auf 12
mm oder 1/2 Zoll). Machen Sie vier äußere Löcher gemäß den Maßen in der folgenden
Abbildung.
(0,787")
20
ACHTUNG!: Die Maße sind in Millimetern und Zoll dargestellt.
Handbuch des Produkts Catrax Plus - Version 10
(8,267")
210
(6,692")
170
Kabeldurchführung
79,5
(3,129")
Befestigungsbohrung
(2,007")
51
17
