4 Installation
4.1 Montering

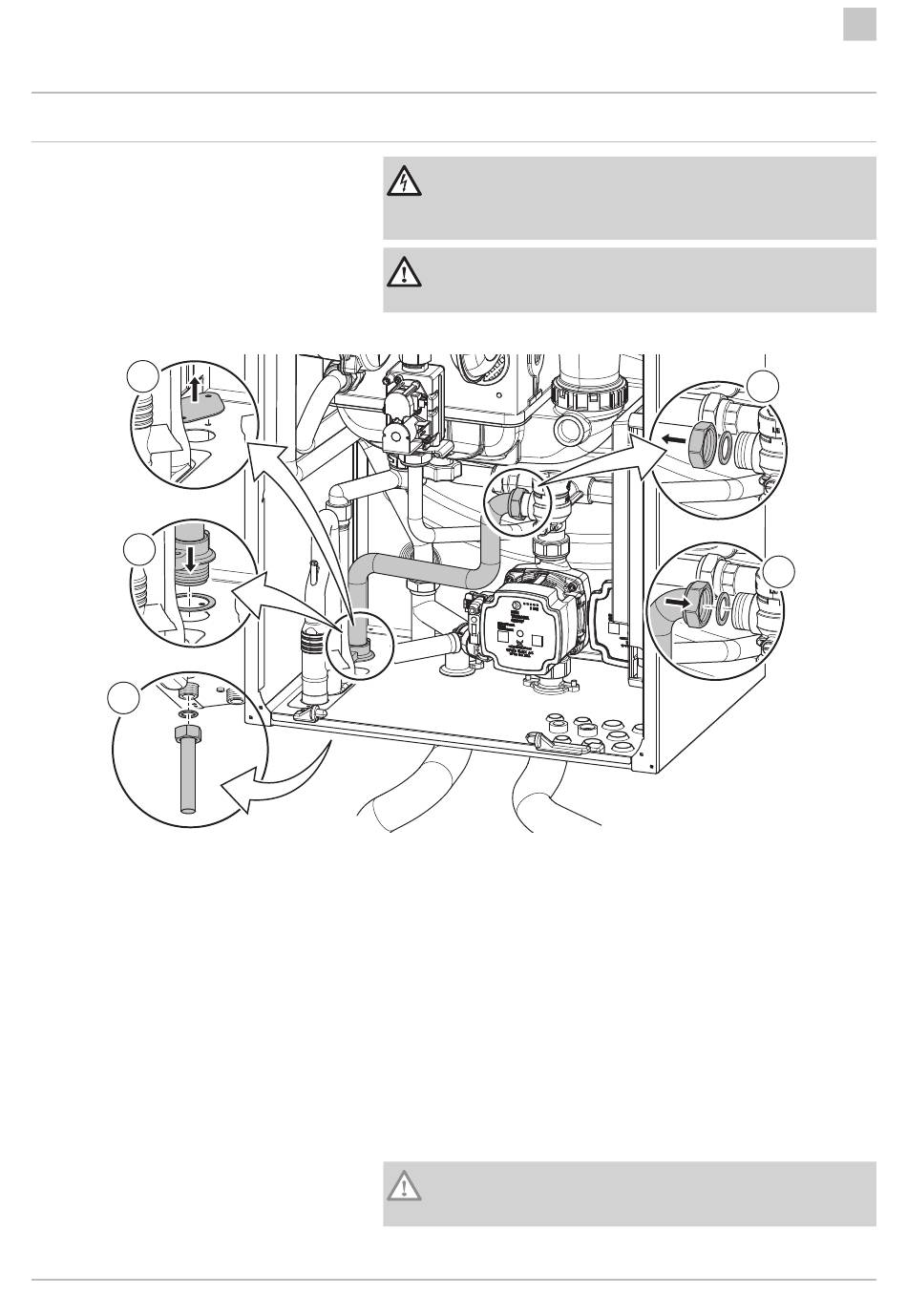

Fig.3 Installation af MAR C (vist uden dæksel på styreenhed)
6
7
10
7811237 - 02 - 30032023
Fare for elektrisk stød
Før start på installationsarbejdet skal kedlen isoleres fra
strømforsyningen, og det skal sikres, at den ikke kan bliver
tilsluttet igen ved et uheld.
Fare
Risiko for forbrændinger!
Lad kedlen køle ned før tilbehøret installeres.
1. Afbryd kedlen fra varmenettet ved at lukke spærreventilerne.
2. Udled kedelvand.
3. Fjern kabinettet til frontpanelet.
4. Fold kontrolboksen fremad.
5. Fjern hætten med pakningen på kontraventilen over
bufferindløbspumpen.
6. Løsn skruerne på undersiden af gulvpanelet, og fjern blinddækslet.
7. Indsæt stikket på tilslutningsblanderøret MAR C med pakningsringen i
hullet i gulvpanelet, i henhold til figuren, og fastspænd med de
medfølgende skruer M5 x 12.
8. Montér tilslutningsblanderøret MAR C med 3/4" pakningen på
kontraventilen.
9. Fastgør stikket til gulvpanelet med de medfølgende M5 x 12 skruer.
10. Montér tilslutningsrøret på undersiden med koblingsmøtrikken og 3/4"
pakningen på stikket på tilslutningsblanderøret.
11. Spænd alle gevindsamlinger igen.
12. Fyld vand på kedlen.
Pas på
Når kedlen er fyldt, skal du efterse alle forbindelsespunkter for
utætheder.
13. Udluft kedlen ved at åbne gravitetslåsen (blokeret).
