Technische Broschüre
Konstruktion
Danfoss A/S (RC-CMS / HBS), 06 - 2004
Sicherheitsventile, Typ SFV 20 - 25

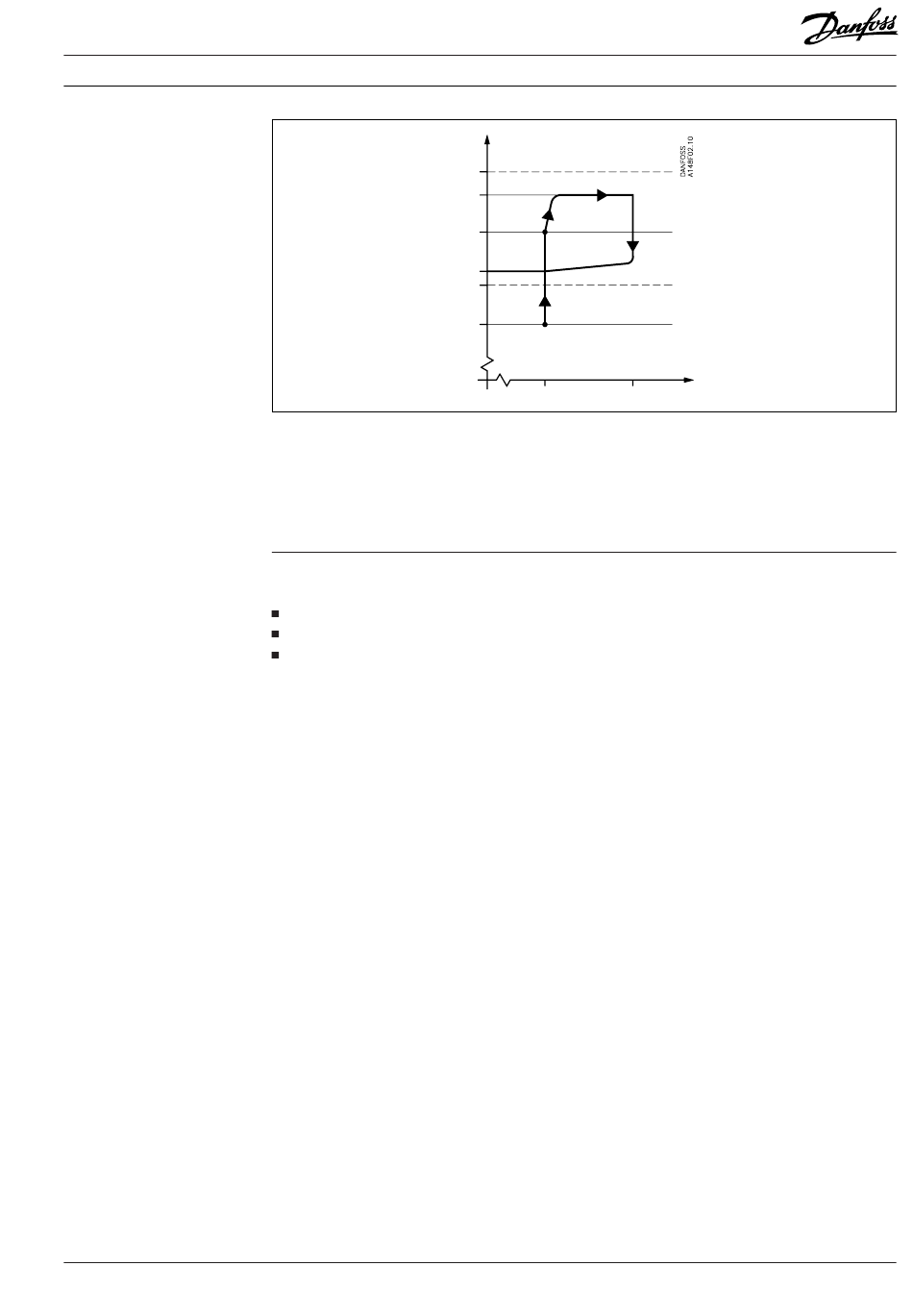

p + 10%
Öffnungsdruck
Einstelldruck p
Rücksetzdruck
p – 10%
Arbeitsdruck
SFV ist als ein Standard Sicherheitsventil (DIN
3320) konstruiert. Standard-Sicherheitsventile
werden besonders für den Einsatz in Kälte-
anlagen empfohlen. Bei Anstieg des Drucks über
das Niveau des Einstelldrucks hinaus, beginnt
das Sicherheitsventil zu öffnen, und zwar nur
geringfügig, um das Ablassen von Kältemittel
Anschlüsse
Lieferbar mit folgenden Anschlüssen:
Außenrohrgewinde T (ISO 228/1)
Anschweißenden (DIN 2448)
Anschweißenden (DIN 2448) (nur für SFV 15)
Gehäuse
Hergestellt aus Spezialstahl mit
Tieftemperaturzähigkeit. Spindel und Sitz
sind aus Edelstahl, um auch bei extremen
Betriebsbedingungen fehlerfreie Funktion zu
gewährleisten. Die Ventilkegeldichtung ist aus
einer speziellen Neoprenmischung hergestellt.
Installation
Um eine optimale Funktion des Sicherheitsventils
zu gewährleisten ist es mit dem Federgehäuse
nach oben zu montieren. Wird das Ventil als
internes Sicherheitsventil ohne Anspruch an
einen genauen Öffnungsdruck eingesetzt, kann
das Ventil mit dem Federgehäuse in beliebiger
Lage montiert werden. Beim Einbau ist darauf
zu achten, daß das Ventil keinen statischen,
dynamischen und thermischen Belastungen
ausgesetzt wird.
Eine hochpräzise Technik wurde zur Herstellung
der Dichtung angewandt. Trotzdem kann die
Dichtung beschädigt werden, falls Verunreinig-
ungen vom Rohrnetz in das Ventil gelangen.
Es wird empfohlen, die Sicherheitsventile mit
einer Entlüftung ins Freie auszustatten, unter
Verwendung eines auf der Entlastungsseite
angebrachten, mit Öl gefüllten U-Rohrs, um
das Eindringen von Verunreinigungen in das
Ventil zu verhindern. Ebenfalls wird empfohlen
die Ventile paarweise, in Verbindung mit dem
Doppelabsperrventil Typ DSV, zu installieren.
Zusätzliche Informationen finden Sie im DSV-
Datenblatt.
RD7FA403
0
100%
Öffnungsgrad
auf ein Minimum zu begrenzen. Setzt der
Druckanstieg fort, wird das Ventil vollständig
geöffnet. Das Sicherheitsventil erreicht bevor
der Druck 10% höher als der Einstelldruck ist
den völlig geöffneten Zustand, und ist völlig
geschlossen, wenn der Druck einen Wert 10%
unter dem Einstelldruck erreicht.
Neukalibrierung/Wartung
In mehreren Ländern verlangen die Behörden
dass mindestens einmal jährlich eine
Neueinstellung des Ventils vorgenommen wird
(siehe örtliche Vorschriften).
Kontrolle/Kennzeichnung
Nach Einstellung des Einstelldrucks bei Danfoss
werden die Ventile plombiert. Deshalb garantiert
Danfoss die korrekte Funktion nur solange die
Plombe unbeschädigt bleibt.
Alle Ventile sind mit einem Metallschild versehen,
auf dem sich folgende Angaben befinden:
- Durchflußdurchmesser
- Einstelldruck
- Herstellungsdatum
- Produktionsnummer
- Typenzulassungscode.
Transport/Handhabung
Danfoss versendet die SFV-Ventile verpackt in
speziellen Transportkartons. Darüber hinaus
sind die Ventile mit Schutzkappen versehen. Die
Schutzkappen sollten bis zur Montage am Ventil
verbleiben.
Um die präzise Funktion des Ventil zu
gewährleisten ist es mit der entsprechenden
Sorgfalt zu behandeln.
5
