HYDRA 3000 PLUS FAHRKORBTÜR

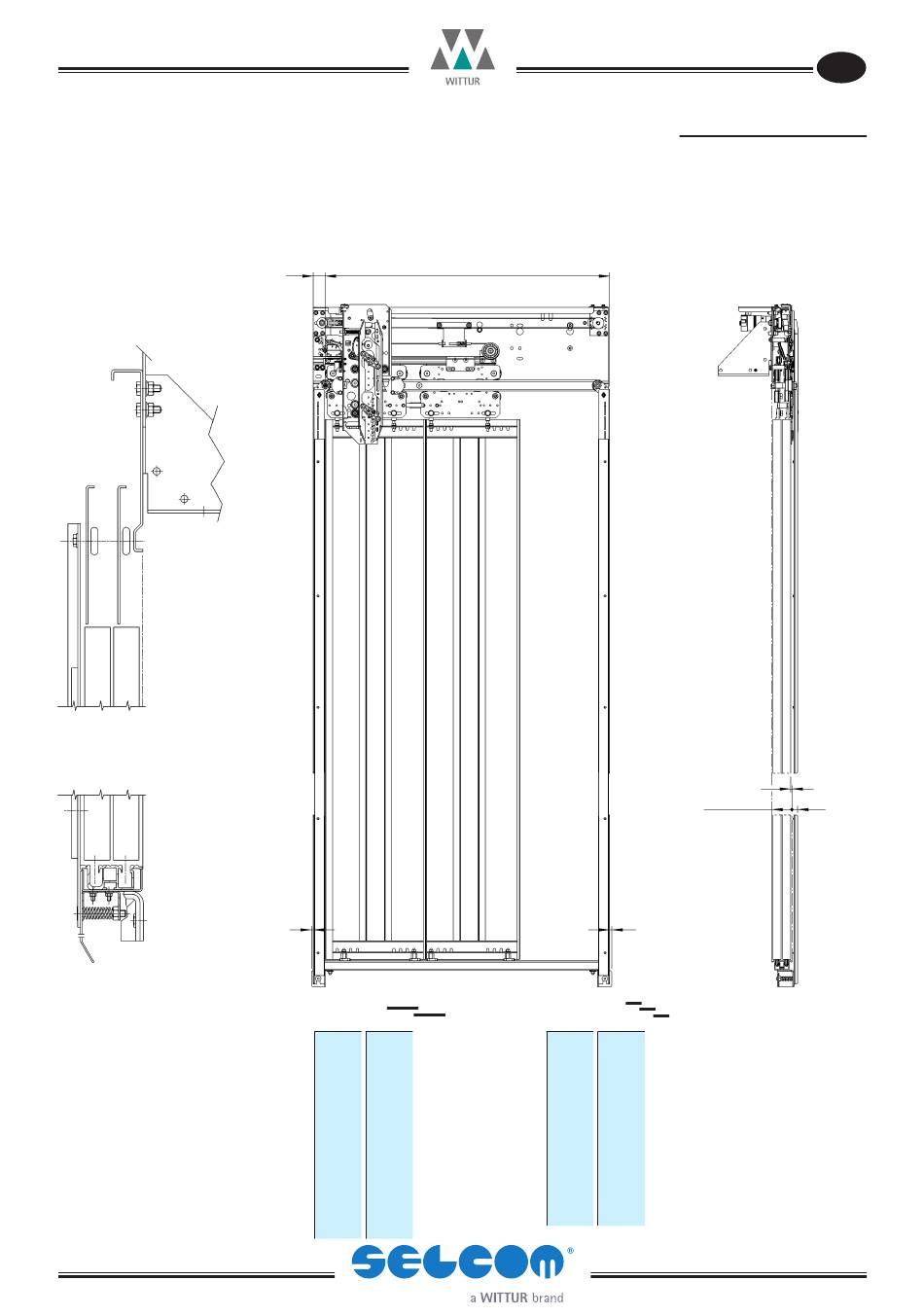

19.4 - MAXIMALE ABMESSUNGEN FÜR DIE STARRE HALTERUNG DER WSE-KANTE
AUSFÜHRUNG FÜR SEITLICH ÖFFNENDE FAHRKORBTÜREN TYP 12/R-L - 35/R-L
Änderungen vorbehalten!
45
7
T T Y Y 1 1 2 2 / / R R - - L L
PL L
600 960
650 1010
700 1060
750 1145
800 1195
850 1245
900 1360
950 1410
1000 1460
1050 1510
1100 1550
1150 1610
1200 1810
L
7
T T Y Y 3 3 5 5 / / R R - - L L
PL L
600 900
650 950
700 1000
750 1050
800 1140
850 1190
900 1265
950 1315
1000 1365
1050 1415
1100 1465
1150 1600
