HYDRA 3000 PLUS FAHRKORBTÜR

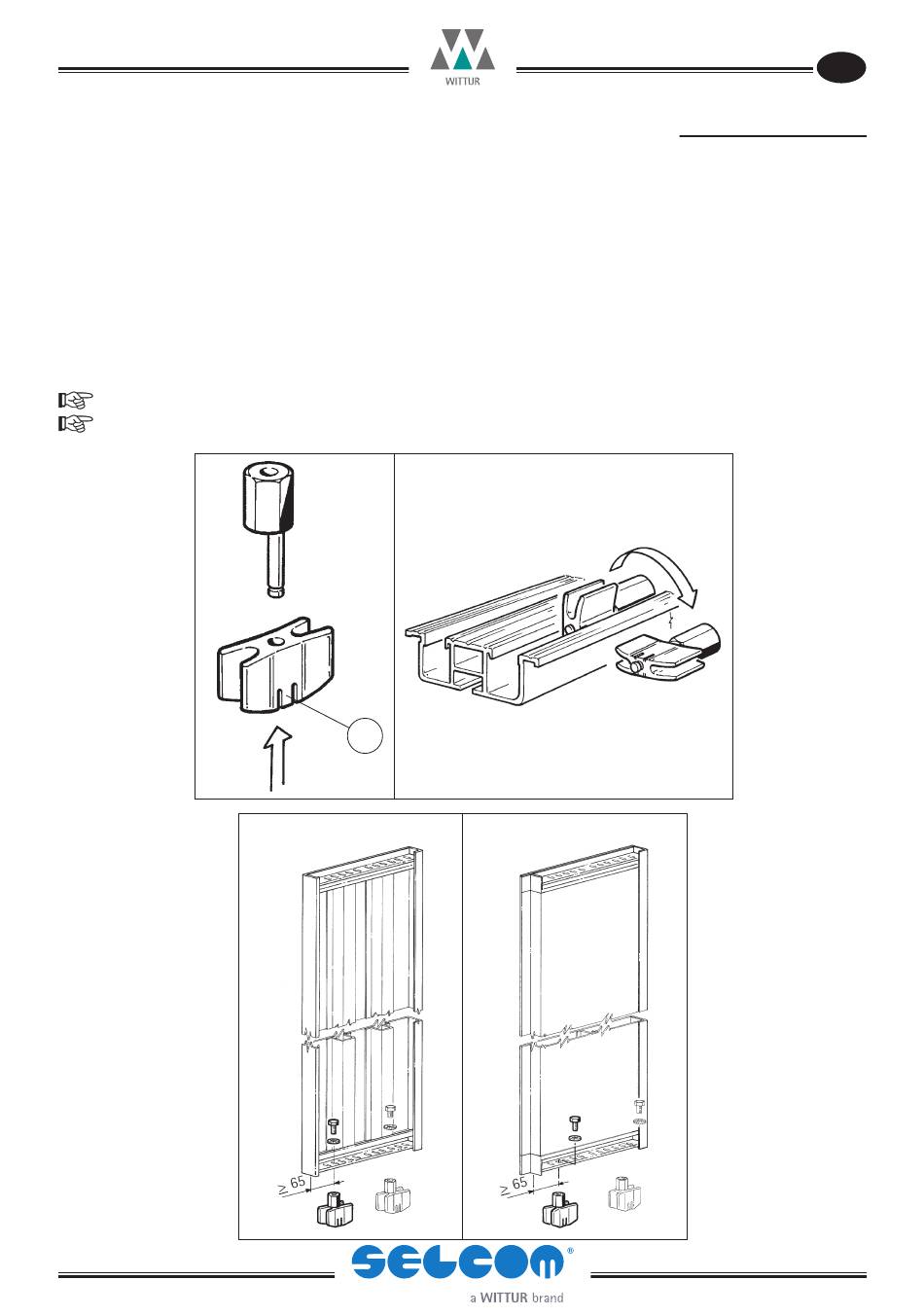

5. MONTAGE DER UNTEREN TÜRBLATTFÜHRUNGEN
Den Gleitschuh auf den Exzenterbolzen schieben, bis die Kunststoffkrallen (1) in die Nut einrasten (Abb. 1).
Zur Demontage hebt man die Krallen am Gleitschuh mit einem Schraubenzieher und drückt den Bolzen zurück.
Der Ein- und Ausbau der unteren Führungen ist am montierten Türblatt möglich. Nach dem Lösen der Schraubverbindung kann
eine Führung bis zum Schwellenende geschoben oder durch Kippen und Ziehen direkt entnommen werden (Abb. 2).
Die Exzenterbolzen der beiden Führungen und die Langlöcher am Türblatt ermöglichen ein problemloses und genaues Einstellen
der Türblattlage.
Untere Türblattführung auf der Öffnungsseite gemäß Abb. 3 befestigen, damit auch bei Druck auf die geöffnete Tür in Öffnungs-
richtung eine ausreichende Führung im Schwellenprofil gewährleistet ist.
Jeder Türflügel muß mit mindestens zwei Führungsschuhen versehen werden.
Prüfen Sie, während der Wartungsarbeiten, daß die Führungsschuhe vorhanden sind, sie müssen fest fixiert sein und dür-
fen keine unzulässige Abnützung zeigen.
Änderungen vorbehalten!
1
Abb. 1
E E I I N N W W A A N N D D I I G G E E S S T T Ü Ü R R B B L L A A T T T T
D D O O P P P P E E L L W W A A N N D D I I G G E E S S T T Ü Ü R R B B L L A A T T T T
Abb. 3
DE
Kode
GM.2.002086.DE
Version
Kode
3201.32.0392
Version
Datum
12.05.2014
Seite
8.34
Abb. 2
B
B
