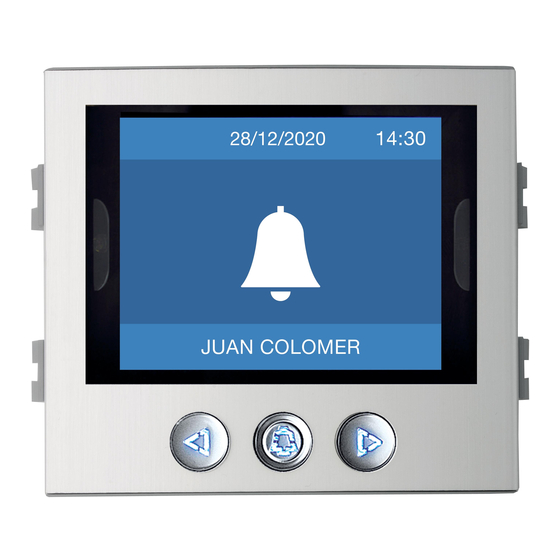

Fermax SKYLINE DUOX PLUS Schnellanleitung Zur Programmierung

SCHNELLANLEITUNG ZUR PROGRAMMIERUNG ÜBER DIE
GRAFISCHE BENUTZEROBERFLÄCHE SKYLINE DUOX PLUS
COD. 97869Ah V01_24
1. Display
2. Taste "Pfeiltaste links"
1
3. Taste "Glocke"
4. Taste "Pfeiltaste rechts"
2
5. CN1 Anschluss für Verstärker
3 6. CN2 Anschluss für Näherungsleser
7. CN4 Anschluss für Tastatur
4
8. RS-485-Anschluss/12Vdc-100mA
5
6
7
8
ALLGEMEINE KONZEPTE
ALPHANUMERISCHE Tastatur (ALPHA TASTATUR): SBeim Konfigurieren
dieser Optionen, kann die Tastatur dazu verwendet werden, um auch Buchstaben
einzugeben (beispielsweise um einen Benutzer nach seinem Namen zu suchen).
Durch Drücken einer beliebigen Taste, erscheint diese Tastatur auf dem
Bildschirm, die analog wie eine Mobiltelefontastatur benutzt werden kann.
Der Benutzername wird bei Annäherung über der Tastatur eingeblendet.
ZUGEORDNETER Anruf: Wenn in der Konfiguration aktiviert, ermöglicht dies
eine Konvertierung der Wohnungsnummer in einen kurzen alphanumerischen
Code, um die Eingabe einfacher zu gestalten. Herr Alfredo Marqués der
Wohnung 120345 kann beispielsweise durch Eingabe des Codes 12G
angerufen werden. Um ihn über die numerische Tastatur einzugeben, muss
die ALPHANUMERISCHE Tastatur aktiviert werden.
GESPERRTER Anruf: Wenn diese Option aktiviert wird, können nur Wohnungen
angerufen werden, die in der Agenda aufgeführt sind und nicht als GEFILTERT
markiert werden. Es wird die Meldung "Code ungültig" angezeigt."
ANRUFE DURCHFÜHREN
In Abhängigkeit von der Systemkonfiguration schaltet sich der Bildschirm
automatisch ein, wenn man sich vor ihn stellt oder eine beliebige Taste drückt.
Es erscheinen folgende Bilder, die mit der einen oder anderen Bildgrafik oder
Text abwechseln, der konfiguriert wurde:
23/01/2015 9:22 23/01/2015
Mit Pfeiltasten Name Mit Pfeiltasten Top Nr.
suchen & drücken
suchen & drücken
1 2 3
Die Art und Weise wie ein Anruf erfolgt, hängt davon ab, wie die
Anrufoptionen konfiguriert wurden
DIREKTER oder ZUGEORDNETER Anruf: Durch Drücken einer numerischen
Taste (von 0 bis 9) der Haupttastatur oder eines beliebigen anderen Buchstabens
der Nebentastatur (falls installiert).
23/01/2015 9:22
23/01/2015
KAHLER, HANNA
1 2
ABC
Nummer der Einheit: 4 5
GHI JKL
5425-
7 8
PQRS TUV
1 2 3
Ohne ALPHANUMERISCHE Tastatur Ist die ALPHANUMERISCHE Tastatur
kann nur der direkte Wohnungscode aktiviert, wird durch Drücken der Taste
eingegeben werden. "B" die Wähltastatur eingeblendet.
Falls die Funktion ZUGEORDNETE
Diesen Code eingeben und die
Anrufe aktiviert ist, erscheint diese
Klingeltaste drücken
Tastatur bereits durch Drücken einer
beliebigen Taste
Namenssuche (Agenda):
23/01/2015 9:22 23/01/2015
KAHLER, HANNA
1 2
ABC
HANNA KAHLER
4 5
GHI JKL
54255
7 8
PQRS TUV
Die Pfeiltasten drücken (links oder Ist die ALPHANUMERISCHE Tastatur
rechts) bis der Benutzername aktiviert, wird durch Drücken der Taste
gefunden wird, den man anrufen "B" die Wähltastatur eingeblendet.
möchte und anschließend die Den Benutzernamen eingeben und die
Klingeltaste drücken Klingeltaste drücken
STARTROUTINE
1. Nachdem die Türstation mit Strom gespeist wird, wird 5 Sekunden lang
folgende Information eingeblendet:
FIRMWARE-Version
F_V40.10.018
Konfiguration der
DUOX PLUS
Türstation innerhalb der
Panel 00 Block 00
Anlage
2. Schaltet in den Bereitschaftsmodus um und zeigt abwechselnd die
Standardinformation für den Benutzer anhand der durchgeführten
Einstellungen an: (direkter Anruf, Anruf nach Suche oder Pförtnerruf).
3. Nach 30 Sekunden ohne Aktivität schaltet sich das Display aus, wobei es sich
erneut einschaltet, wenn der Sensor eine Person erkennt oder eine beliebige
Taste gedrückt wird (abhängig von der Konfiguration).
Näherungskartenleser. Diese Türstation bietet die Möglichkeit, mit einem
Näherungskartenleser ausgestattet zu werden, an dem sich die unterschiedlichen
Benutzer identifizieren können. In Abhängigkeit von der Konfiguration kann
es darüber hinaus erforderlich sein, dass ein PIN-Code über die Tastatur
eingegeben wird.
Tastaturcodes: Die Benutzer können die Tür auch öffnen, indem Sie die Taste
A drücken und dann einen persönlichen Code eingeben. Dieser Code kann aus
4, 5 oder 6 Ziffern bestehen und hängt von der Systemkonfiguration ab. Falls
der Pförtner für diesen Benutzer eine Meldung programmiert hat (und/oder eine
allgemeine Meldung), erscheint diese auf dem Bildschirm, sofern sie nicht bereits
zuvor eingeblendet wurde. An einem Blockeingang oder Nebenblockeingang
können nur jene Benutzer den Wohnblock oder Nebenwohnblock betreten,
sofern deren Wohnungsnummer zum betreffenden Block gehört.
Falls 5 Mal hintereinander ein ungültiger Code eingegeben wird, wird die Tastatur
für die Dauer von 1 Minute blockiert.
ZUGANG IN DEN PROGRAMMIERMODUS
A drücken und den
Zugangscode eingeben: Den ID-Code eingeben:
AB21AB 19025 (standardmäßig)
9:22
Zugangscode Programmiercode
------ ------
Löschen Löschen
Borrar Borrar
Abbrechen Behalten Abbrechen Behalten
KONFIGURATION
1. BENUTZER
2. EINSTELLUNGEN
3. DISPLAY
3
DEF
6
MNO
9 1. BENUTZER
2. EINSTELLUNGEN
XYZ
1. HINZUFÜGEN
1. CODES
2. LÖSCHEN
2. ZUGANGSSTEUERUNG
3. BEARBEITEN
3. ANRUF
4. ZUSÄTZLICHE INFO
4. VERZEICHNIS
5. ZURÜCKSTELLEN
5. UHR
6. SPEICHER
6. VIDEOQUALITÄT
7. BESTELLEN
Die Beschreibung jeder Funktion wird auf den folgenden Seiten angeben.
Der INSTALLATIONSCODE ermöglicht den vollen Zugriff auf alle verfügbaren
Optionen (die in dieser Anleitung dargestellt sind).
TECHNISCHE EIGENSCHAFTEN
3
DEF
- Kapazität des Namensverzeichnisses: 10.000 Benutzer.
6
MNO
- Gesamtverbrauch:
9
XYZ 118,5 mA (5V) + 7,70 mA (12V) = 126,2 mA ±15% (STANDBY)
311,5 mA (5V) + 7,70 mA (12V) = 319,2 mA ±15% (TFT Bildschirm EIN)
- Betriebstemperatur: -20 ºC bis 70 ºC
- Relative Luftfeuchtigkeit: 5 % - 95 %
- Kompatibel mit Audio Lautsprecher V 30.10 und Video Lautsprecher V 40.10,
und höhere Versionen
- Diese Anzeige ist mit der Display Plus-Softwareversion V 02.00.001 und höher
kompatibel.
BENUTZERMENÜ
1. BENUTZER
1. HINZUFÜGEN
2. LÖSCHEN
3. BEARBEITEN
4. ZUSÄTZLICHE INFO
5. ZURÜCKSTELLEN
6. SPEICHER
7. BESTELLEN
Im BENUTZERMENÜ
können die Daten der
verschiedenen Benutzer
eingestellt werden
FERMAX-Logo
Systemerkennung
Die Pfeiltasten verwenden, um zum Benutzer zu gelangen,der
gelöscht werden soll und durch Drücken von A bestätigen.
zu verlassen, ohne den Löschvorgang zu bestätigen
Bei einer falschen Code-
eingabe wird der
Bereitschafts-
modus ausgelöst.
23/01/2015 9:22
Unter ZUSATZINFORMATION kann zusätzliche Information
Diese Informationen erscheint auf dem Bildschirm,
wenn ein Besucher den besagten Benutzer anruft
4. ZUSÄTZLICHE INFO
Code nich gültig
HAUPTMENÜ
OPTIONEN
Bearbeiten
Wähltastatur verwenden,
Beenden
um die gewünschte
Die Pfeiltasten verwenden,
Option zu wählen
um Benutzer zu wählen und
anschließend die Taste A
5. ZURÜCKSTELLEN
3. DISPLAY
1. NACHRICHT
2. BACKLIGHT
3. EINSTELLUNGEN
Bestätigen
4. SPRACHE
Beenden
5. ZURÜCKSTELLEN
6. UPGRADE
Beenden
7. BESTELLEN
Name
Beenden
Sortierreihenfolge Typ der Benutzerliste
Die Pfeiltasten benutzen, um verschiedenen Untermenüs zur Einstellung der Benutzerdaten aufzurufen.
Es besteht die Möglichkeit Namen zu wiederholen und verschiedene Namen ein und derselben Wohnung zuzuweisen.
Falls eine Benutzerkarte vorgehalten wird, und dieses Menü aufgerufen ist, wird die Karte als Karte für diesen Benutzer gespeichert.
Durch Drücken von B in einem beliebigen Untermenü werden die Daten gespeichert und das BENUTZERMENÜ aufgeruen.
1. HINZUFÜGEN 1. HINZUFÜGEN
PIN
Abbrechen
------
Abbrechen A Löschen A
Beenden B Beenden B
Die eingegebenen Daten Vierstelliger PIN-Code, der
löschen und zum Menü jedem Benutzer zugewiesen
BENUTZER zurückkehren ist und zusammen mit der
Näherungskarte eingesetzt wird
1. HINZUFÜGEN 1. HINZUFÜGEN
Name Einheit
LEO ------ 00 1266
Löschen A Löschen A
Beenden B Beenden B
Die alphanumerische Tastatur Wohnungsnummer angeben
(falls aktiviert) oder eine sekundäre Diese Datenangabe ist
Tastatur verwenden. obligatorisch
Diese Datenangeabe ist obligatorisch
2. LÖSCHEN
LEO HAIDER
001266
Löschen A
Beenden B Beenden
Falls keine Benutzer in der Agenda
Die Taste B drücken, um den Bildschirm erscheint die Meldung "Programm ist leer"
Um die Daten eines beliebigen Benutzers zu ändern, die
3. BEARBEITEN
Pfeiltasten verwenden, um sich zwischen den
verschiedenen Feldern zu bewegen, wobei die Vorgehensweise
gleich wie beim HINZUFÜGEN von Benutzern ist
LEO HAIDER
001266
Bearbeiten A
Beenden B
für die jeweiligen Benutzer hinterlegt werden.
Beenden
4. ZUSÄTZLICHE INFO
1. TYP
2. TEXT
LEO HAIDER
3. BILD
001266
A
Löschen
B
Beenden
Wenn in der Option TYP das
Szenario "in der Agenda"
gewählt wird, ist es nur
drücken möglich, TEXT anzuzeigen.
Nicht verwendet
Mit dieser Option werden sämtliche
Daten aller Benutzer gelöscht
Vorsichtig einsetzen. Dieser Vorgang
BENUTZER Beenden
kann nicht rückgängig gemacht werden
Sind Sie sicher?
HINWEIS: Nötig Strömungsreset nach dem Zurücksetzen (ZÜRUCKSTELLEN)
A
B
Nur Informationsbildschirm. Die Anzahl
6. SPEICHER
der registrierten Benutzer und die Anzahl
der freien Stellen werden angezeigt.
156/9844
B
7. BESTELLEN
Einheit
B Beenden B
1. HINZUFÜGEN 1. HINZUFÜGEN
Zugangscode
Gefiltert
------
---
Bearbeiten A
Löschen A
Beenden B
Beenden B
Sechsstelliger Code, der dem Filterresultat: erscheint nicht in
Benutzer zugewiesen ist, um der Agenda und kann nicht angerufen
die Tür zu öffnen werden. Die Anrufbeschränkung
muss aktiviert sein.
1. HINZUFÜGEN 1. HINZUFÜGEN
Anrufcode
Unsichtbar
156F
---
Löschen A Bearbeiten A
Beenden B Beenden B
Dem Benutzer zugeordneter Unsichtbar: erscheint nicht
Klingelcode (max. 4 Ziffern) in der Agenda, kann aber
angerufen werden
2. LÖSCHEN
Programm ist leer
B
vorhanden sind,
Die Pfeiltasten verwenden, um auszuwählen, wann
1. TYP
die Information erscheinen soll:
- Nicht verwendet
- Im gespräch
Im gespräch
- Ture geöffnet
- Im programm
- In der Agenda
B
Die alphanumerische Tastatur (falls aktiviert) oder
2. TEXT
die Nebentastatur verwenden, um die Textmeldung
einzugeben, die eingeblendet werden soll, wenn ein
_______
_______
Anruf in diese Wohnung erfolgt
A
B
Die Benutzung der Pfeiltasten verwenden, um das
3. BILD
Bild auszuwählen, das beim Anrufen in die Wohnung
eingeblendet werden soll
Diese Bilder müssen zuvor im Gerät hinterlegt worden
sein. Siehe FORTESCHRITTENES HANDBUCH
B
