MANORGA ADAPTIV COMPACT Montageanleitung Seite 3

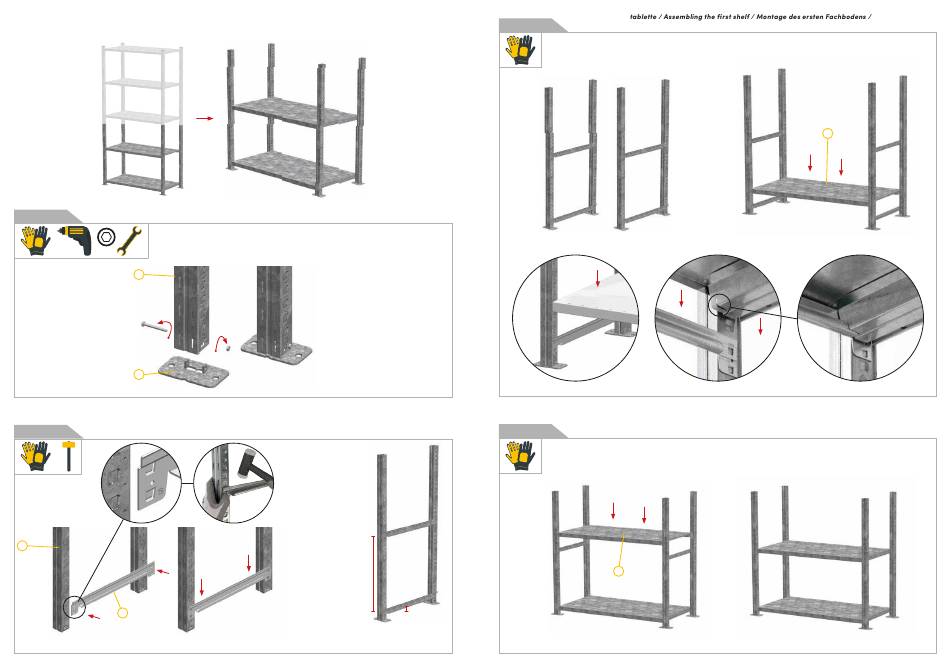

1 - Montage de la partie basse du rayonnage / Erecting the lower section of the shelving / Montage des unteren Regalteils /
Montaje de la parte inferior de la estantería / Montage van het onderste deel van het rek
Mise en place des platines / Positioning the footplates / Montage der Fußplatten /
1.1 Colocación de los pies metálicos / Plaatsing van de voetplaten
7 mm
A
D
Montage des traverses / Crossbars assembly / Montage der Traversen /
1.2
Montaje de la travesaños / Montage van dwarsbalk
A
F
4
x 4
Élément départ, starting bay,
Grundelement, elemento inicial,
beginelement.
x 2
Élément suivant, extension bay,
Anbauelement, elemento siguiente,
volgend element.
Max. 500 mm
x 4
Élément départ, starting bay,
Grundelement, elemento inicial,
Max. 200 mm
beginelement.
x 2
Élément suivant, extension bay,
Anbauelement, elemento siguiente,
volgend element.
Montage de la 1
e
1.3
Montaje de la primera balda / Montage van het eerste legbord
Mise en place de la tablette suivante / Installing the next shelf / Montage des folgenden Fachbodens /
1.4
Colocación de la siguiente balda / Plaatsing van het volgende legbord
G
G
5
