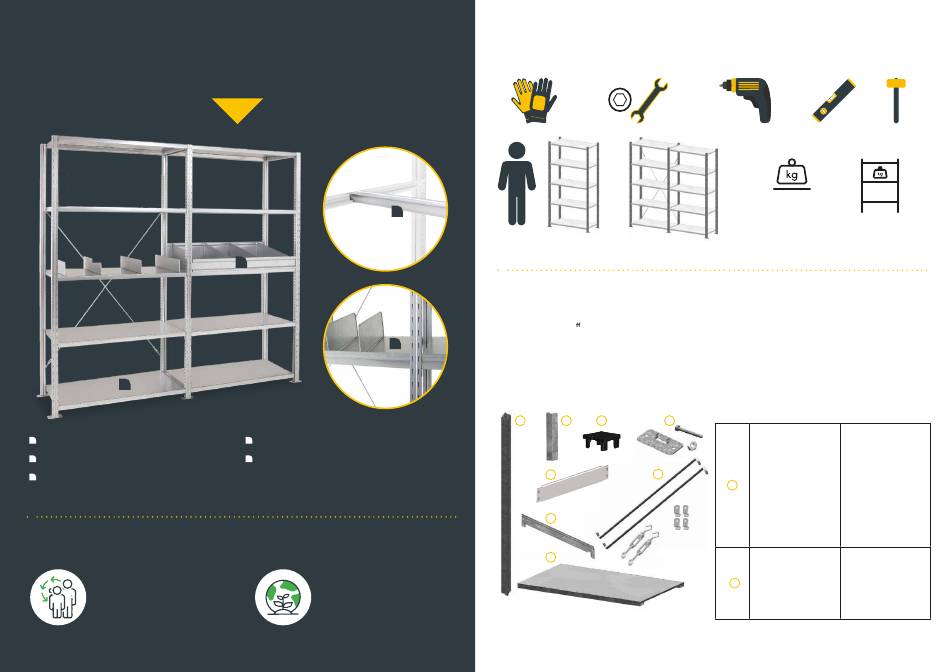

MANORGA ADAPTIV COMPACT Montageanleitung Seite 2
Personnalisez votre rayonnage /
Customise your shelving!
Contactez votre revendeur ou contactez-nous : contact@manorga.com /
contact your retailer or contact us : contact@manorga.com
5
2
1
Augmentez la capacité de charge des tablettes jusqu'à 250 kg /
Increase shelf load capacity up to 250 kg.
(item: BTL1001000BGDC099)
Augmentez votre stock avec 2 tablettes supplémentaires /
2
Increase your stock with 2 additional shelves.
(item: BTL2010050OCD0199)
Simplifiez la manutention de votre stock avec 2 tablettes inclinées
3
supplémentaires / Simplify stock handling with 2 additional inclined
shelves.
(item: BTL1901050BACA099)
Grâce à votre nouvelle investissement vous êtes acteur du changement /
Thanks to your new investment, you're an agent of change.
Robuste et évolutif, avec ce rayonnage vous
assurez la transmission de votre investissement
aux nouvelles générations /
Robust
and
upgradeable,
this
ensures that your investment is passed on
to future generations.
2
4
4
Organisez votre stockage en vrac sur un même niveau /
Organise your bulk storage on a single level.
Ordonnez le rangement de votre rayonnage /
5
Tidy up your shelving.
(item: BTL7001550BDAA099)
Réparable et recyclables, ce rayonnage va vous
permettre d'équiper vos espaces durablement.
Repairable and recyclable, this shelving will
shelving
enable you to equip your spaces for the long
term.
Outils nécessaires / Tools required / Notwendiges Werkzeug / Herramientas necesarias / Noodzakelijk gereedschap
Gants obligatoires,
Mandatory gloves,
Obligatorische Handschuhe,
Guantes obligatorios,
Verplichte handschoenen
x2
1
~
¯
Élément départ, starting bay,
Grundelement, elemento
inicial, beginelement.
Nomenclature / Nomenclature / Stichwortliste / Nomenclatura / Nomenclatuur
A
Poteau / Upright / Stütze / Puntales / Paal
B
Manchon / Sleeve / Mu e / Manguito / Mof
C
Capuchon de finition / Finishing cap / Abschlusskappe /
3
Casquillo de acabado / Afwerkingsdop
D
Platine / Footplate / Fußplatte / Pie metálico / Voetplaat
E
Traverse de finition / Crossbar cover / Abschlusstraverse /
Travesaño de acabado / Afwerkingsbalk
A
(item: BT07010050FDAA099)
E
F
G
Douille hexagonale 7 mm,
Perceuse / Visseuse,
Hexagon Socket 7 mm,
Drill / screwdriver,
Steckschlüssel 7 mm,
Bohrer / Schraubendreher
Cabeza Hexagonal 7 mm,
Taladro / Atornillador
Zeshoekige dopsleutel 7 mm
Boor / Schroevendraaier
15 min.
30 min.
~
¯
Élément départ + suivant, Starting + extension bays,
Grund- und Anbauelemente, Elemento inicial +
siguiente, Beginelement + volgend element.
F
Traverse / Crossbar / Traversen / Travesaño / Dwarsbalk
G
Tablette tôlée / Steel sheet shelve / Stahlblechböden /
Balda de chapa / Plaatstalen legbord
H
Croisillon / Cross braces / Kreuzverbände /
Arriostramiento / Kruisschoren
Composants des kits livrables à l'unité / Kits contents available per unit /
Zusammensetzung der lieferbaren Bausätze / composición de los kits
entregados a la unidad / Inhoud van leverbare kits per unit
B
C
D
H
H
G
Niveau à bulle,
Maillet,
Spirit level,
Mallet,
Wasserwaage,
Hammer,
Nivel de burbuja,
Mazo,
Waterpas
Hamer
Capacité de charge, load capacity, Tragfähigkeit,
capacidad de carga, laadvermogen :
150 kg
(250 kg)
Charge maximum par niveau
(avec renfort
optionnel),
maximum load per level
(with optional
reinforcement),
1250 kg
maximale Last pro Ebene
(mit optionaler
Verstärkungen),
Charge maximum par travée,
carga máxima por bastidor
maximum load per bay,
(con refuerzo
opcional),
maximale Last pro Feld,
lading maximaal per niveau
carga máxima por módulo,
(met optionele
versterking).
lading maximaal per bay.
(F)
4 pattes de fixation,
2 tendeurs à filetage
et 4 tiges metalliques
(EN) 4 cleats,
2 tensioners
(F) Croisillon
et 4 metal rods
(EN) Cross braces
(DE) 4 Befestigungswinkel,
(DE) Kreuzverbände
2 Gewindespanner,
4 Metallstäbe
(ES) Arriostramiento
(ES)
4 pies de fijación,
(NL) Kruisschoren
2 tensores de rosca,
4 barras metálicas
(NL) 4 montagebeugels,
2 draadspanners,
4 metalen staven
(F)
1 plateau et 2 traverses
(EN) 1 shelf and
(F) Tablettes
2 crossbars
(EN) Shelves
(DE) 1 Fachboden und
(D) Böden
2 Traversen
(ES) Baldas
(ES) 1 balda y 2 travesaños
(NL) Legborden
(NL) Eén legbord en
2 dwarsbalken
3
