3.
Führen Sie die Kabel durch die Kabelverschraubungen und führen Sie die
Verdrahtung gemäß dem Schaltplan aus (siehe Fig. 3) unter Beachtung der
Angaben aus dem Abschnitt "Verkabelung und Anschlüsse".
3.1 Schließen Sie die Stromversorgungskabel an die Klemmen an.
3.2
Verbinden Sie die Kabel der Last (Lüfter und Ventil / Heizung) mit den
Klemmen.
3.3
Schließen Sie die Erdungskabel an die dafür vorgesehenen Stellen an.
3.4 Installieren Sie den Temperaturfühler so, dass er die Temperatur in der Luft
des betreffenden Bereichs misst.
Kabel müssen kürzer sein als 4 m.

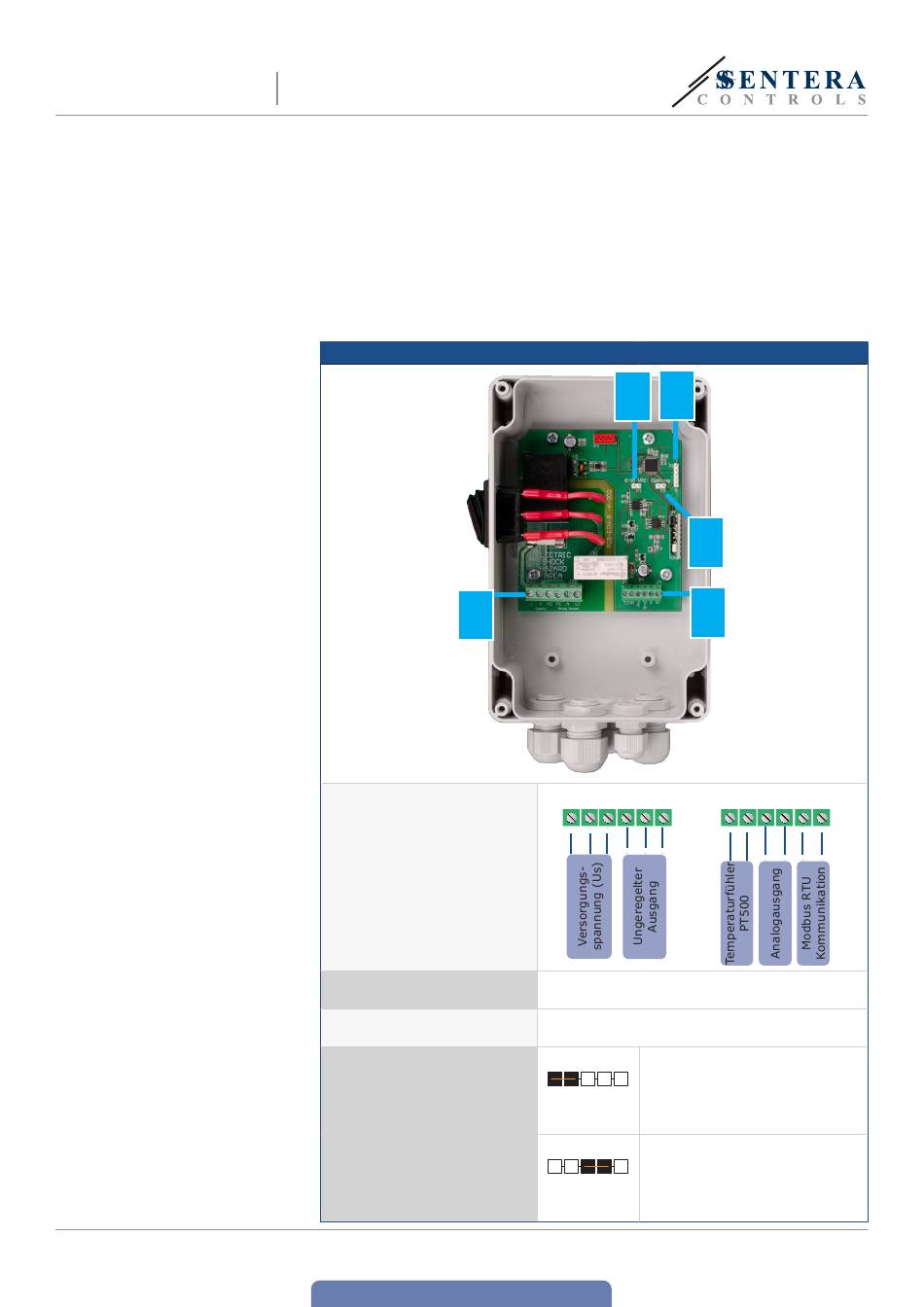

Fig. 3 Verkabelung und Anschlüsse
1- Klemmenblock
2 - Auswahl des
Analogausgangsbereichs
3 - Auswahl des
Temperaturmodus
4 - PROG Stiftleiste
www.sentera.eu
zurück zum Inhaltsverzeichnis
2 4
1
L L N PE PE N PE PE
Steckbrücke entfernt (Standard) - 0—6 VDC
Steckbrücke installiert - 0—10 VDC
Steckbrücke entfernt (Standard) - Heizung
Steckbrücke installiert - Kühlung
1 2 3 4 5
1 2 3 4 5
3
1
N N L1 L1 TEMP TEMP Ao GND A Ao GND A /B /B
Stellen Sie die Steckbrücke auf
Kontakte 1 und 2 und warten
Sie mindestens 5 Sekunden zur
Wiederherstellung der Modbus
Kommunikationsparameter
Stellen Sie die Steckbrücke auf
Kontakte 3 und 4 und starten
Sie die Versorgung neu, um
in den Bootloader-Modus zu
gelangen.
7 - 10
