Manueller Modus; Gebrauchsanweisung - Sentera Controls Ech-8-Dm Montage- Und Bedienungsanleitung

ECH-8-DM
ACHTUNG
BEDIENUNGSANLEITUNG
ACHTUNG
ACHTUNG
MIW-ECH-8-DM-DE-000 - 15 / 07 / 2024
REGLER FÜR LUFTERHITZER /
LUFTKÜHLER MIT EC-LÜFTER
4.
Ziehen Sie die Kabelverschraubungen fest.
5.
Schließen Sie die Abdeckung und befestigen Sie diese mit den Schrauben.
Auf der Netzstromseite aller Motorantriebe sollte ein Sicherheitstrenner /
Trennschalter installiert werden.
Stellen Sie sicher, dass die Anschlüsse korrekt sind, bevor Sie das Gerät mit Strom
versorgen.
Stellen Sie sicher, dass die Netzspannung innerhalb des zulässigen Nennstroms
des Produkts liegt.
1.
Schließen Sie das ECH an das Stromnetz an.
2.
Wählen Sie die gewünschte Temperatur über den linken Drehschalter aus (Fig. 4).

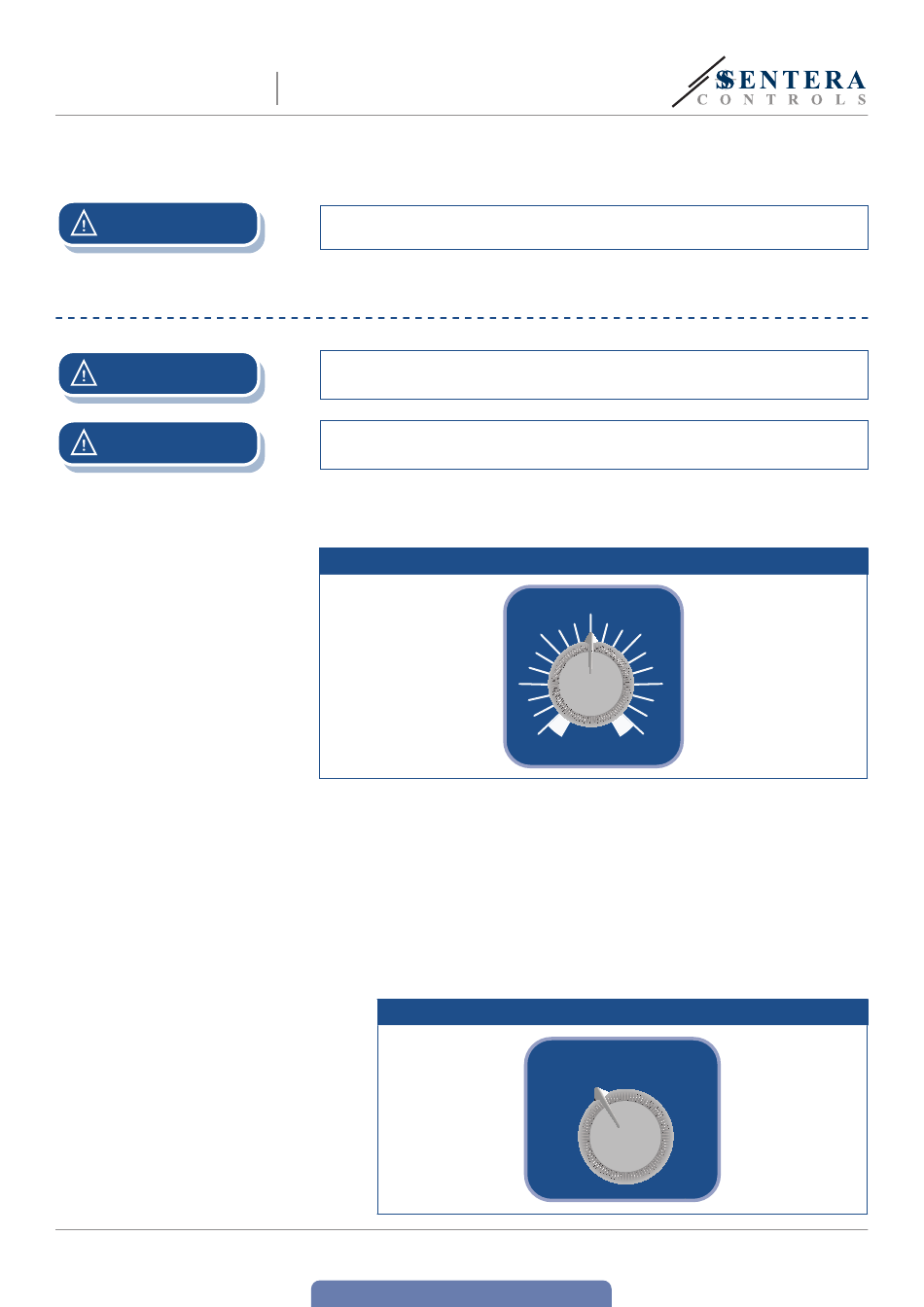

Fig. 4 Temperatur-Sollwertwahl
3.
Wählen Sie den Betriebsmodus, indem Sie den Steuerschalter / Drehknopf rechts
in die entsprechende Position drehen.
3.1

Manueller Modus

Im manuellen Modus kann die Lüfterdrehzahl manuell über den Schalter
(Position 1 - 5) gewählt werden (Fig. 5). Im Heizmodus wird der Motor bei der
gewählten Drehzahl aktiviert, wenn die gemessene Temperatur niedriger
als die eingestellte Temperatur ist. Sobald die gemessene Temperatur
die eingestellte Temperatur überschreitet, wird der Motor deaktiviert. Im
Kühlmodus wird der Motor aktiviert, solange die gemessene Temperatur
höher als die eingestellte Temperatur ist. Der ungeregelte Ausgang wird
aktiviert (230 VAC), während der Motor aktiviert ist.
Fig. 5 Manueller Modus
20 °C
5 °C
www.sentera.eu
zurück zum Inhaltsverzeichnis
20 °C
5 °C 35 °C
20 °C
3
2
1
5 °C 35 °C
0
35 °C
3
2 4
1 5
A
0
3
2 4
1 5
4
0 A
5
A
8 - 10
