Steckbrückenbelegung und Codierungen

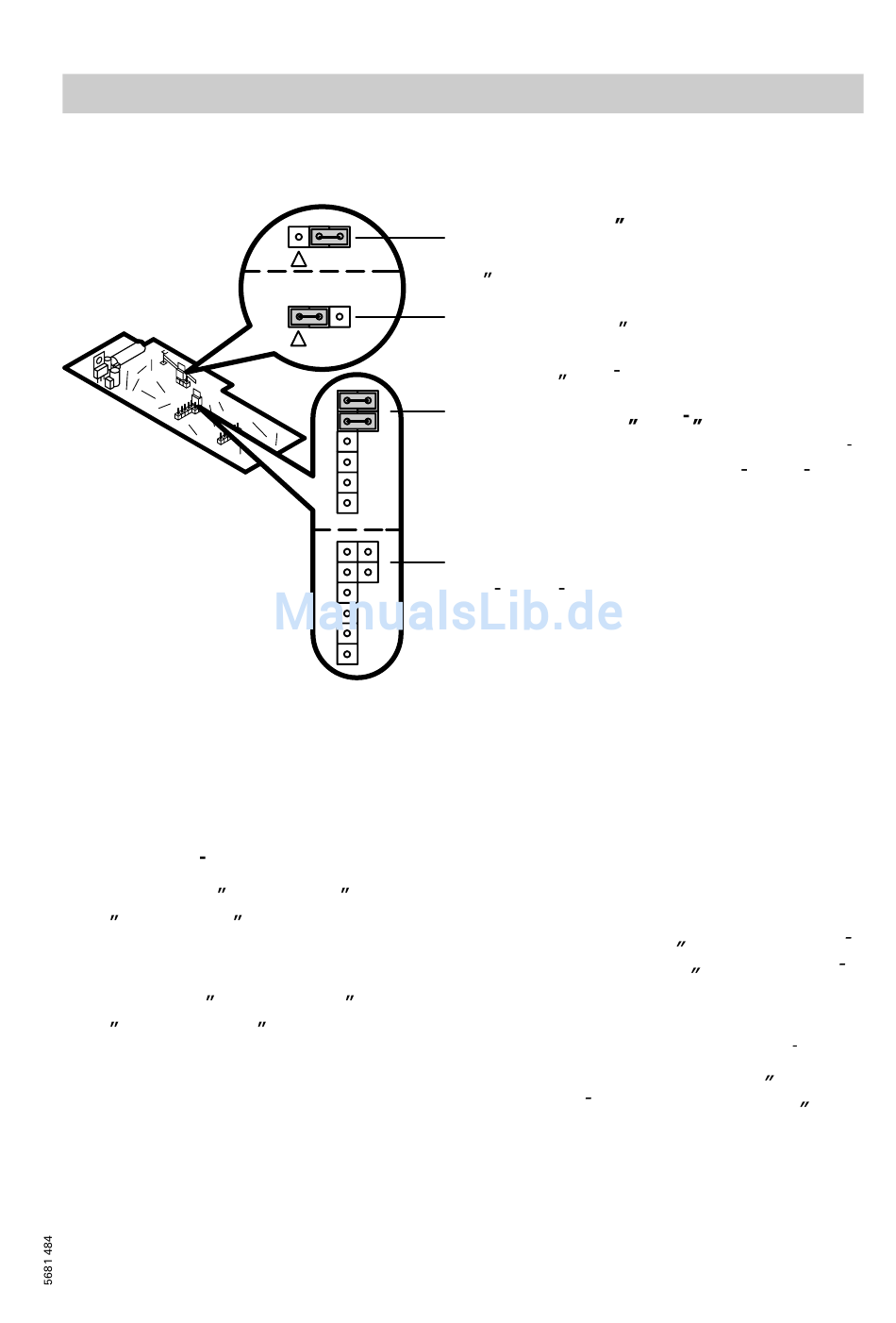

Steckbrückenbelegung auf Leiterplatte VR 20

Externe Anforderung

Mit Standard Bedieneinheit
Codieradresse 30:00 auf 30:01
und 35:00 auf 35:01 umstellen.
Mit Bedieneinheit Comfortrol
Codieradresse 011:000 auf 011:001
und 027:000 auf 027:001
umstellen.
Steckbrücke X 6
Auslieferungszustand ohne Funktion
Externes Sperren des Brenners.
Mit Funktion Externes Sperren des
Brenners (nur wenn der Kontakt an
Stecker X 6.1 X 6.2 angeschlossen ist).
Steckbrücken X 2 X 4
Auslieferungszustand ohne Erweite
rungsmodul Viessmann 2 Draht BUS:
Zwei Steckbrücken aufgesteckt wie
Abbildung.
Mit Erweiterungsmodul Viessmann
2 Draht BUS:
Beide Steckbrücken entfernt.
(bauseits)
Hinweis!
Die Inbetriebsetzung des Heizkessels
erfolgt entsprechend der Einstellung
der Codieradresse 125 (Standard
Bedieneinheit) bzw. 0C5 (Bedien
einheit Comfortrol).
Kesselwassertemperatur wird auf
Sollwert entsprechend der Ein
stellung der Codieradresse 102
(Standard Bedieneinheit) bzw. 0A2
(Bedieneinheit Comfortrol) gehalten.
Störungsbehebung
