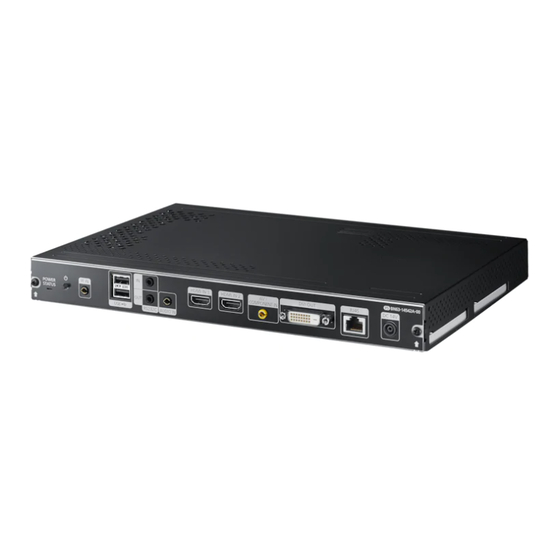

Benutzerhandbuch SBB-SS08E Farbe und Aussehen des Geräts sind geräteabhängig, und jederzeitige Änderungen der technischen Daten des Geräts zum Zweck der Leistungssteigerung sind vorbehalten.
Inhaltsverzeichnis Vor Inbetriebnahme des Geräts Anschließen und Verwenden eines Home-Funktion externen Geräts Copyright Wdg.-Ger. Genehmigen eines angeschlossenes Geräts auf Vor dem Anschließen Sicherheitshinweise dem Server Vorbereitungen vor dem Anschließen Symbole Netzwerkkanal Strom und Sicherheit Anschließen an einen PC Lokaler Sender Installieren Anschließen mit einem HDMI-DVI-Kabel Eigene Vorlagen...
Seite 3
Inhaltsverzeichnis Bild Netzwerk Wiederher. Primärquelle Primärquelle Bildformat Netzwerkstatus Sekundärquelle Position Netzwerkeinstellungen Netzsteuerung Zoom/Position Netzwerktyp Auto. Einschalten HDMI-Schwarzp. Max. Energiesparen Netzwerkeinstellungen (kabelgebunden) Standby-Steuerung Bild zurücksetzen Servernetzwerkeinstellungen Netzwerk-Standby Mit Server verbinden Öko-Lösung MagicInfo-Modus Serverzugriff Kein Sig. Standby Bildschirmanzeige FTP-Modus Autom. Aussch. Gerätename Gerätemanager Tastatureinstell.
Seite 4
Unterstützte Bildauflösungen Services Jetzt aktualisieren (Kosten für Kunden) Unterstützte Musikdateiformate Automatisches Update Kein Produktdefekt Unterstützte Videoformate Samsung kontaktieren Ein Schaden am Gerät, der auf einen Kundenfehler zurückzuführen ist Zu Startseite Andere Handbuch zur Fehlerbehebung Alle zurücksetzen WEEE Korrekte Entsorgung von Altgeräten...
Sicherheitshinweise Strom und Sicherheit Warnung Vorsicht STROMSCHLAGGEFAHR ‑ NICHT ÖFFNEN Verwenden Sie kein(en) beschädigtes/n Netzkabel oder Stecker oder eine lose Steckdose. Vorsicht : UM DAS RISIKO EINES STROMSCHLAGS ZU VERRINGERN, DÜRFEN SIE DIE ABDECKUNG NICHT • Dies kann zu einem elektrischen Schlag oder Brand führen. ÖFFNEN.
• Das Gerät könnte durch eine Überspannung beschädigt werden. Legen Sie auf der Oberseite des Geräts keine Kerzen, Insektenschutzmittel oder Zigaretten ab. Stellen Sie Verwenden Sie nur das von Samsung mit dem Gerät gelieferte Netzkabel. Verwenden Sie das Netzkabel das Gerät nicht in der Nähe von Wärmequellen auf.
Sie das Netzkabel ab. Wenden Sie sich dann an das Samsung Kundenservicecenter. • Wenden Sie sich unbedingt an das Samsung Kundenservicecenter, bevor Sie das Gerät an einem • Wenn Sie das Gerät trotzdem weiter verwenden, kann dies zu einem Brand oder Stromschlag solchen Ort aufstellen.
Seite 9
• Schalten Sie das Produkt aus, und ziehen Sie das Netzkabel ab, wenn Wasser oder andere Stellen Sie keine schweren Gegenstände auf das Gerät. Fremdstoffe in das Gerät gelangt sind. Wenden Sie sich dann an das Samsung Kundenservicecenter. • Betriebsstörungen oder Verletzungen können die Folge sein.
Reinigung ― Seien Sie vorsichtig bei der Reinigung, weil Display und Verkleidung moderner LCD‑Bildschirme anfällig für Kratzer sind. ― Gehen Sie bei der Reinigung wie folgt vor. Schalten Sie das Gerät und den Computer aus. Ziehen Sie das Netzkabel vom Gerät ab. ―...
Kapitel 02 Vorbereitung Überprüfen des Lieferumfangs Komponenten ― Der Inhalt der Lieferkiste kann sich je nach Standort unterscheiden. - Wenn Komponenten fehlen, wenden Sie sich an den Anbieter, bei dem Sie das Gerät gekauft haben. - Das Aussehen der tatsächlichen Garantiekarte Batterien (x 2 Stück) Erklärungen zur Einhaltung...
Bauteile Rückseite ― Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. Anschluss Beschreibung Anschluss Beschreibung POWER STATUS Anzeige des Ladezustands der Signage‑Konsole. HDMI IN 1, HDMI IN 2 Anschließen an ein externes Gerät mit Hilfe eines HDMI‑...
Anschließen der Signage-Konsole Prüfen Sie auf der Rückseite des Anzeigegeräts, wo die Signage‑Konsole angeschlossen werden muss. Legen Sie die Signage‑Konsole frei. Die Signage‑Konsole sollte wie angezeigt installiert werden. Legen Sie die Stelle auf der Verwenden Sie das HDMI‑DVI‑Kabel, um Rückseite des Anzeigegeräts frei, die Signage‑Konsole an das Anzeigegerät wo die Signage‑Konsole befestigt anzuschließen.
Fernbedienung ― Wenn Sie andere Anzeigen im gleichen Bereich wie die Fernbedienung dieses Geräts verwenden, kann es passieren, dass die anderen Anzeigen versehentlich damit bedient werden. ― Wenn in der Abbildung unten zu einer Taste keine Beschreibung vorhanden ist, wird diese Taste vom Gerät nicht unterstützt. POWER Schalten Sie das Gerät aus.
Seite 15
Zeigen Sie Informationen zur aktuellen TOOLS INFO Schnellzugriff auf häufig verwendete Funktionen Eingangsquelle an. Wechseln zum oberen, unteren, linken oder rechten Menü oder Anpassen der Einstellung einer Option. Bestätigen einer Menüauswahl. Schließen Sie das aktuelle Menü. RETURN EXIT Wechseln Sie zurück zum vorherigen Menü HDMI COMPONENT Manuelle Auswahl der Eingangsquelle: AV, HDMI1,...
Fernbedienung ― Wenn Sie andere Anzeigen im gleichen Bereich wie die Fernbedienung dieses Geräts verwenden, kann es passieren, dass die anderen Anzeigen versehentlich damit bedient werden. ― Wenn in der Abbildung unten zu einer Taste keine Beschreibung vorhanden ist, wird diese Taste vom Gerät nicht unterstützt. Einschalten des Geräts.
Seite 17
Zeigen Sie Informationen zur aktuellen Schnellzugriff auf häufig verwendete Funktionen Eingangsquelle an. Wechseln zum oberen, unteren, linken oder rechten Menü oder Anpassen der Einstellung einer Option. Bestätigen einer Menüauswahl. Wechseln Sie zurück zum vorherigen Menü Schließen Sie das aktuelle Menü. Manuelle Auswahl der Eingangsquelle: AV, HDMI1, HDMI2 oder Component.
Anschluss • Anschluss 2 ― Stellen Sie sicher, dass Sie die Adapter jeweils an die richtigen RS232C IN‑ oder OUT‑Anschlüsse am Gerät anschließen. • Anschluss 1 RJ45 RJ45 RS232C RS232C RS232C RS232C • Anschluss 3 RJ45 RS232C RS232C RS232C RS232C...
Steuercodes Vorspann Befehl Datenlänge Daten 1 Prüfsumme 0xAA 0x11 "Power" Anzeigen des Steuerstatus (Befehl: Get control) Vorspann Befehl Datenlänge Prüfsumme Vorspann Befehl Datenlänge Daten 1 0xAA Befehlstyp 0xAA 0x11 • Um alle mit einem seriellen Kabel verbundenen Geräte unabhängig von ihrer ID simultan zu Steuerung (Befehl: Set control) steuern, stellen Sie die ID "0xFE"...
Steuerung – Stromversorgung Steuerung – Lautstärke • Funktion • Funktion Ein Gerät kann mithilfe eines PCs ein‑ und ausgeschaltet werden. Die Lautstärke eines Geräts kann mithilfe eines PCs eingestellt werden. • Anzeigen des Netzstatus (Get Power ON / OFF Status) •...
Steuerung – PIP Ein/Aus Sicherheitsverriegelung • Funktion • Funktion Der PIP‑Modus des Fernsehers/Monitors kann mithilfe eines PCs aktiviert bzw. deaktiviert werden. Zum Aktivieren/Deaktivieren der Sicherheitssperre eines Geräts kann ein PC verwendet werden. Dieses Steuerelement ist verfügbar, egal ob die Stromversorgung ausgeschaltet ist oder nicht. ―...
Kapitel 03 Anschließen und Verwenden eines externen Geräts Vor dem Anschließen Vorbereitungen vor dem Anschließen ― Lesen Sie vor dem Anschließen eines externen Geräts das jeweilige Benutzerhandbuch. Die Anzahl und die Position der Anschlüsse an den externen Geräten ist modellabhängig. ―...
Anschließen an einen PC • Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen. • Sie können den PC auf vielerlei Weise an das Gerät anschließen. Wählen Sie für Ihren Computer geeignete Anschlussmethode.
Anschließen an ein Videogerät • Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen. • Sie können das Videogerät über ein Kabel anschließen. ― Die Anschlussteile können je nach Produkt unterschiedlich sein. ―...
Anschließen mit einem HDMI-DVI-Kabel Anschließen mit einem HDMI-Kabel ― Es erfolgt keine Tonausgabe, wenn das Gerät über ein HDMI/DVI‑Kabel an das Videogerät Mit einem HDMI-Kabel oder HDMI-DVI-Kabel (bis zu 1080p) angeschlossen ist. Verbinden Sie deshalb zusätzlich die Audioanschlüsse des Geräts über ein Audiokabel mit denen des Videogeräts.
Anschließen des LAN-Kabels ― Die Anschlussteile können je nach Produkt unterschiedlich sein. RJ45 • Verwenden Sie ein Cat 7‑Kabel (STP*‑Typ) für die Verbindung. * Abgeschirmtes verdrilltes Kabel (Shielded Twisted Pair)
Ändern der Eingangsquelle Quelle ermöglicht die Auswahl einer Vielzahl von externen Geräten und die Änderung ihrer Namen. Sie können den Bildschirm eines an das Gerät angeschlossenen externen Geräts anzeigen. Wählen Sie ein externes Gerät aus dem Menü „Quellen“ aus, um dessen Bildschirm anzuzeigen. ―...
Kapitel 04 Verwenden von MDC MDC (Multiple Display Control) ist eine Anwendung, mit der Sie problemlos mehrere Anzeigegeräte gleichzeitig über einen PC steuern können. ‑Informationen zur Verwendung des Programms MDC finden Sie nach der Installation in der Hilfe. Das Programm MDC ist auf der Website erhältlich. Installieren und Deinstallieren des Überprüfen Sie im Bildschirm „Ready to Install the...
Verbinden mit MDC Verwenden von MDC über RS-232C (Standard zur seriellen Datenübertragung) Die seriellen Anschlüsse an PC und Bildschirm müssen über ein serielles RS‑232C‑Kabel verbunden sein. Monitor 1 RS232C IN RS232C OUT Monitor 2 Computer...
Verwenden von MDC über Ethernet Geben Sie die IP‑Adresse des primären Anzeigegeräts ein, und verbinden Sie es mit dem PC. Anzeigegeräte können mithilfe eines LAN‑Kabels miteinander verbunden werden. Verbinden über ein direktes LAN-Kabel ― Mehrere Geräte können über den RJ45‑Port am Gerät und über die LAN‑Ports am Hub angeschlossen werden. Computer RJ45 Monitor 1...
Verbinden über ein gekreuztes LAN-Kabel ― Mehrere Geräte können am RS232C IN/OUT‑Anschluss des Geräts angeschlossen werden. Monitor 1 RJ45 RS232C OUT Monitor 2 Computer...
Kapitel 05 Home-Funktion → Dieses Programm finden Sie unter Unterstützung Startseite. Kann mit der Taste HOME auf der Fernbedienung aufgerufen werden. Wdg.-Ger. ― Um das Programm Wdg.-Ger. zu nutzen, stellen Sie Abspielen mit MagicInfo System ein. Sie können unterschiedliche Inhalte wie beispielsweise Sender mit zugewiesenen Zeitplänen, Vorlagen oder Dateien wiedergeben.
Genehmigen eines angeschlossenes Geräts auf dem Wählen Sie aus der oberen Menüleiste Device aus. Server Genehmigen des Lite Servers • Stellen Sie MagicInfo-Modus Lite ein unter Servernetzwerkeinstellungen. Lite Sie können den Server genehmigen und gleich verwenden. ― Konfigurieren Sie vor der Gerätefreigabe zunächst die Server‑Netzwerkeinstellungen. Melden Sie sich bei dem Server an, dem Sie das Gerät zugewiesen haben.
Geben Sie die erforderlichen Informationen ein, um das Gerät zu genehmigen. Wenn das Gerät vom Server genehmigt ist, wird der in der ausgewählten Gruppe registrierte Zeitplan auf das Gerät heruntergeladen. Der Zeitplan (Programm) wird ausgeführt, nachdem er heruntergeladen wurde. ― Weitere Informationen zur Konfiguration eines Zeitplans finden Sie im <MagicInfo Lite Server‑ Benutzerhandbuch>.
Seite 40
Genehmigen des Premium Servers Wählen Sie aus der oberen Menüleiste Device aus. MagicInfo-Modus Premium ein unter Servernetzwerkeinstellungen. • Stellen Sie Sie können den Premium Server genehmigen und gleich verwenden. ― Konfigurieren Sie vor der Gerätefreigabe zunächst die Server‑Netzwerkeinstellungen. Melden Sie sich bei dem Server an, dem Sie das Gerät zugewiesen haben. Premium Wählen Sie aus den Menüs auf der linken Seite aus.
Seite 41
Geben Sie die erforderlichen Informationen ein, um das Gerät zu genehmigen. Wenn das Gerät vom Server genehmigt ist, wird der in der ausgewählten Gruppe registrierte Zeitplan auf das Gerät heruntergeladen. Der Zeitplan (Programm) wird ausgeführt, nachdem er heruntergeladen wurde. ― Weitere Informationen zur Konfiguration eines Zeitplans finden Sie im <MagicInfo Premium Server‑ Benutzerhandbuch>.
Netzwerkkanal Gerät : Alle Inhalt : Alle Sortieren nach : Dateiname Optionen Wdg.‑Ger. 1 / 4 Element(e) Suchen Sie Inhalte, die auf dem ausgewählten Gerät gespeichert sind, und geben Sie diese wieder. Geben Sie Inhalte, Vorlagen und konfigurierte Programmpläne vom Server wieder. •...
Auf der Wdg.-Ger.-Seite verfügbare Funktionen Die Wdg.-Ger.‑Listenseite bietet die folgenden Funktionen. Gerät • Intern Wählen Sie oder für die Suche nach der gewünschten Medienliste. Alle Intern Inhalt • Wählen Sie einen Inhaltstyp als Suchkriterium für die gewünschte Inhaltsliste. Alle Video Bild Flash Office...
Wdg.-Ger.-Seite Menü Einstell. Standardspeicher Wählen Sie den Speicherort aus, auf den nach Zeitplan ausgewählte Kanäle aus dem Netzwerk heruntergeladen werden sollen. Einstell. Intern SD-Karte • Bildformat Einstell. Stellen Sie das Bildschirmformat für Inhalt ein. Wählen Sie den Speicherort aus, wo die geplanten Sender aus dem Wenn Bildformat Video...
Standardinhalt Der Standardinhalt wird angezeigt, wenn Sie einen Sender wiedergeben, auf dem derzeit keine Programme geplant sind. Kein Effekt • Sicher entfernen Entfernt USB‑Speicher sicher Zurücksetzen Einstell. Setzt alle Werte unter auf die Werte bei Auslieferung (Kauf ) zurück.
Wenn Inhalt ausgeführt wird Drücken Sie die Taste INFO auf der Fernbedienung. Uhrzeit • • Typ: Typ des gerade wiedergegebenen Kanals Anzeigen der Details des Inhalts, der ausgeführt ― Nur anwendbar während der Wiedergabe von Netzwerkkanal Lokaler Sender. wird • Kanal-Nummer: Zugeordnete Nummer des gerade wiedergegebenen Kanals ―...
Ändern der Einstellungen des Inhalts, der ausgeführt Drücken Sie die Taste TOOLS auf der Fernbedienung während einer Wiedergabe, um Einstellungen wie W.-Liste Musik konfigurieren. wird W.-Liste • Anzeige einer Liste mit Inhalten, die gerade wiedergegeben werden. Musik • Einstellen der Hintergrundmusik für den gerade wiedergegebenen Inhalt. Wiederh.
Mit Wdg.-Ger. kompatible Dateiformate Vorlagendateien und LFD (.lfd)-Dateien • Die unterstützten Dateisysteme sind FAT32 und NTFS. Einschränkungen • Eine Datei mit einer vertikalen und horizontalen Auflösung, die größer als die maximale • Stellen Sie sicher, dass im Intern/USB‑Speicher ein verteilter Ordner (Inhalt/Zeitpläne) vorhanden Auflösung ist, kann nicht wiedergegeben werden.
Seite 50
Video Audio Grafik • 3D‑Video wird nicht unterstützt. • Audioinhalte mit einer Bitrate oder Framerate, • Kompatibles Grafikdateiformat: JPEG, PNG, BMP die größer als die in der Tabelle oben • Inhalte mit einer Auflösung, die höher als die ― 32‑Bit‑, 24‑Bit‑ und 8‑Bit‑BMP‑Dateien werden aufgeführte Rate ist, können zu digitalen in der Tabelle oben aufgeführte Auflösung ist, unterstützt.
Seite 51
Flash Power Point • Flashplayer 11.0 und älter sowie Flash Air 3.0 und • Kompatible Textdateiformate: • Kompatible Textdateiformate: älter werden unterstützt. - Erweiterung: ppt, pptx - Erweiterung: pdf • Flash‑Animation - Version: Office 97 ~ Office 2007 • Nicht unterstützte Funktionen - Kompatibles Dateiformat: SWF •...
Zeitplan Auf der Zeitplan-Seite verfügbare Funktionen Die Zeitplan‑Seite bietet die folgenden Funktionen. HOME → Zeitplan → ENTER E • - Lokal: Hinzufügen oder Bearbeiten von Programmplänen. - Netzwerk: Anzeige des auf dem Server konfigurierten Netzwerkprogrammplans. Zeitplan Typ : Lokal Gerät : Intern Optionen Gerät •...
Konfigurieren von Kanalprogrammplänen Wiedergeben von Medieninhalten, wie z. B. Videos, Fotos und Musik zu einem gewünschten Zeitpunkt. Wählen Sie einen Kanal für die Konfiguration aus. Wählen Sie Video‑, Musik und Fotoinhalte, die Sie dem Kanalprogrammplan hinzufügen möchten. Zeit angehalten) Stellen Sie die Zeit für die Wiedergabe des Programmplans ein. (Startzeit Sie können den Namen des Kanalprogramms ändern und dann einen Zielordner zum Speichern wählen.
Vorlage Auf der Vorlage-Seite verfügbare Funktionen Erstellen Sie einzigartige Inhalte mit Vorlagen. Inhalt lässt sich ganz leicht erstellen. Ändern Sie einfach Bilder und Text in einer Vorlage. HOME → Vorlage → ENTER E Sortieren Sie die Vorlagenliste anhand der folgenden Kriterien. Markt •...
Seite 56
Eingabe von Text Einfügen von Inhalten wie Videos, Fotos und PDF-Dateien Vorlage erstellen Vorlage erstellen Drücken Sie die Lautstärketaste auf der Fernbedienung, um die Schriftgröße zu ändern. In der bearbeitbaren Zone auswählen, um Inhalte hinzuzufügen oder den bestehenden Text zu bearbeiten. In der bearbeitbaren Zone auswählen, um Inhalte hinzuzufügen oder den bestehenden Text zu bearbeiten.
Vorschau Konfigurieren Sie Vorlagenname und Speicherung. Speichern Dauer 23:59:59 Vorlagenname Vorlage01 Vorlagenvorschau läuft. Sie wird nach 20 Speicherung Intern Sekunden ausgeblendet. Speichern Abbrechen New town interior design Drücken Sie die Schaltfläche Speichern, um das Erstellen des Inhalts zu beenden. Sustainble evolution unfolods tomorrw’s design Vorschau auf die erstellte Vorlage mit der Funktion Vorschau.
Produkt klonen Exportieren Sie die Einstellungen des Geräts auf ein externes Speichermedium. Sie können auch Einstellungen von einem externen Speichermedium importieren. Dies ist nützlich, wenn Sie die gleichen Einstellungen für mehrere Geräte verwenden möchten. HOME → Produkt klonen → ENTER E Wenn auf dem externen Speichermedium keine Dateikopie gefunden wird Schließen Sie das externe Speichermedium an und führen Sie die Funktion Produkt klonen...
ID-Einstellungen Weisen Sie dem Einstellungssatz eine ID zu. Geräte-ID HOME → ID-Einstellungen → ENTER E Geben Sie die ID des Geräts ein, dass für den Empfang des Eingangssignals mit dem Eingangskabel verbunden ist. (Bereich: 0~224) ― Drücken Sie die Taste u/d, um einen Zahlenwert zu wählen, und drücken Sie dann E. ID‑Einstellungen ―...
Netzwerkstatus Prüfung der aktuellen Netzwerk‑ und Internetverbindung. HOME → Netzwerkstatus → ENTER E Netzwerkstatus - Das angezeigte Bild kann je nach Modell unterschiedlich sein.
Automatisch Ein/Aus ― Sie müssen die Zeit einstellen einstellen, bevor Sie diese Funktion verwenden können. Autom. Ein → → ENTER E HOME Automatisch Ein/Aus Stellen Sie Autom. Ein ein, damit sich Ihr Gerät automatisch am gewünschten Tag zur gewünschten Uhrzeit einschaltet. Das Gerät wird mit der festgelegten Lautstärke oder Eingangsquelle eingeschaltet.
Autom. Aus Stellen Sie den Ausschalttimer ein (Autom. Aus), indem Sie eine der sieben Optionen auswählen. (Autom. Aus 1 Autom. • Einstell.: Wählen Sie Aus, Einmal, Täglich, Mo - Mo - Sa - So Oder Manuell aus. Wenn Sie Manuell auswählen, können Sie die Tage festlegen, an denen sich das Gerät ausschalten soll (Autom.
Ticker Geben Sie Text ein, während ein Video oder Bild auf dem Bildschirm angezeigt wird, und zeigen Sie den Text auf dem Bildschirm an. • HOME → Ticker → ENTER E • Meldung: Geben Sie eine Nachricht ein, die auf dem Bildschirm angezeigt werden soll. •...
Weitere Einstellungen Das Menü "Bildeinstellungen" wird angezeigt. → → ENTER E HOME Weitere Einstellungen Weitere Einstellungen - Das angezeigte Bild kann je nach Modell unterschiedlich sein.
URL Startprogramm Weitere Informationen zur Verwendung der Funktion URL Startprogramm erhalten Sie bei dem Händler, bei dem das Gerät gekauft wurde. ― Um das Programm URL Startprogramm Abspielen mit URL Startprogramm System zu nutzen, stellen Sie ein. → → ENTER E HOME URL Startprogramm Signage Player...
Kapitel 06 Bild Bild Das Layout der Optionen im Menü ist geräteabhängig. Bildformat Bild Bild Bildformat MENUm → Bild → Bildformat → ENTERE Normal HDMI-Schwarzp. Bildschirmanzeige ― Je nach der aktuellen Eingangsquelle werden unterschiedliche Optionen für die Bildschirmanpassung angezeigt. Bild zurücksetzen •...
Position HDMI-Schwarzp. Stellt die Position des Bildes ein. Position ist nur verfügbar, wennBildformat auf Zoom1, Zoom2, Bildanpassung oder Benutzerdef. eingestellt ist. MENUm → → → ENTERE Bild HDMI-Schwarzp. ― Gehen Sie folgendermaßen vor, um die Funktion Position nach Auswahl von Zoom1, Zoom2, Sie können den Schwarzwert direkt auf dem Bildschirm auswählen, um die Bildschirmtiefe anzupassen.
Kapitel 07 Bildschirmanzeige Bildschirmanzeige Bild MENUm → Bildschirmanzeige → → ENTERE Anzeigeausrichtung Bildschirmanzeige - Informationen zum PIP‑Ton finden Sie in der Anleitung zu wählen. Meldungsanzeige - Wenn Sie das Gerät ausschalten, während es im PIP‑Modus betrieben wird, bleibt die PIP‑Funktion nach dem Aus‑/Einschalten aktiv. Netzwerk Menüsprache Deutsch...
Anzeigeausrichtung PIP (Aus / Ein): Aktiviert oder deaktiviert die PIP‑Funktion. • • Quelle: Wählen Sie eine Signalquelle für das PIP‑Bild aus. Größe ): Wählt die Größe des Nebenbilds aus. • MENUm → Bildschirmanzeige → Anzeigeausrichtung → ENTERE Position ): Wählt die Position des Nebenbilds aus. •...
Meldungsanzeige Menüsprache MENUm → → → ENTERE MENU m → → → ENTER E Bildschirmanzeige Meldungsanzeige Bildschirmanzeige Menüsprache Hiermit können Sie die Menüsprache festlegen. Quelleninfo ― Die Änderungen der Spracheinstellung werden nur auf das Bildschirmmenü übernommen. Sie werden nicht auf andere Funktionen des PCs übernommen. Wählen Sie aus, ob bei einer Änderung der Eingangsquelle das Quell‑OSD angezeigt werden soll.
Kapitel 08 Netzwerk Netzwerkstatus Netzwerk Bild Netzwerkstatus MENUm → Netzwerk → Netzwerkstatus → ENTERE Bildschirmanzeige Netzwerkeinstellungen Sie können den aktuellen Netzwerk‑ und Internetverbindungsstatus überprüfen. Servernetzwerkeinstellungen Netzwerk Gerätename Netzwerkeinstellungen System Unterstützung MENUm → Netzwerk → Netzwerkeinstellungen → ENTERE Konfigurieren Sie Netzwerkeinstellungen zur Verwendung von verschiedenen Smart‑Hub‑Funktionen wie z. B. Internetsuche, Freigabe von Inhalten in einem Heimnetzwerk und Funktionsaktualisierungen.
Netzwerkeinstellungen (kabelgebunden) • Je nachdem, wie Ihr Netzwerk konfiguriert ist, können Sie das Gerät auch mit Ihrem LAN verbinden, indem Sie den LAN‑Port auf der Rückseite des Geräts mithilfe eines LAN‑Kabels direkt mit einer Netzwerkdose verbinden Verbinden mit einem kabelgebundenen Netzwerk (LAN) (siehe Abbildung unten).
Konfigurieren Sie die Netzwerkverbindung, um Internetdienste nutzen und Software‑Updates Klicken Sie im angezeigten Popup‑Menü auf „Status“. durchführen zu können. Klicken Sie im daraufhin angezeigten Dialogfeld auf die Registerkarte Support. Automatisch Netzwerkeinstellungen (kabelgebunden) Klicken Sie auf der Registerkarte Support auf die Schaltfläche Details. Die Netzwerkverbindungsei Zur Verbindung mit dem Netzwerk über ein LAN‑Kabel.
Servernetzwerkeinstellungen Gerätename MENUm → Netzwerk → Servernetzwerkeinstellungen → ENTERE MENUm → Netzwerk → Gerätename → ENTERE Wählen Sie einen Gerätenamen aus, oder geben Sie einen Gerätenamen ein. Mit Server verbinden Dieser Name kann über das Netzwerk auf Netzwerk‑Fernbedienungen angezeigt werden. [VideoWall]Player1~6 Ben.-Eingabe •...
Kapitel 09 System Barrierefreiheit System Barrierefreiheit Bild Einstell. MENU m → System → Barrierefreiheit → ENTER E Bildschirmanzeige Zeit Voice Guide Wechsel der automatischen Quelle Netzwerk Netzsteuerung Voice Guide Öko-Lösung System Gerätemanager Zum Ein‑ bzw. Ausschalten von Voice Guide. Die für Voice Guide verwendete Sprache ist die gleiche wie die aktuelle Unterstützung...
Menütransparenz Zeit Passen Sie die Transparenz des Menüs an. MENU m → → → ENTER E System Zeit Hoch Mittel Gering • Sie können Zeit einstellen oder Sleep-Timer konfigurieren. Außerdem können Sie das Gerät mithilfe der Hoher Kontrast Timer‑Funktion so einstellen, dass es zu einer angegebenen Zeit automatisch ein‑ oder ausgeschaltet wird.
Wechsel der automatischen Quelle Netzsteuerung MENU m → System → Wechsel der automatischen Quelle → ENTER E MENU m → System → Netzsteuerung → ENTER E Wenn Sie den Bildschirm einschalten und Wechsel der automatischen Quelle eingestellt ist, Auto. Einschalten werden automatisch die verschiedenen Videosignalquellen für das aktive Videosignal durchsucht, sofern die zuletzt verwendete Videosignalquelle nicht aktiv ist.
Gerätemanager Netzwerk-Standby Mit dieser Funktion wird die Netzwerkverbindung beim Ausschalten des Gerätes aufrechterhalten. MENU m → System → Gerätemanager → ENTER E • Sie können Optionen für externe Eingabegeräte, die mit dem Gerät verbunden sind, konfigurieren. Tastatureinstell. Öko-Lösung Tastatureinstell. Beim Anschluss einer Tastatur an das Gerät wird das Menü angezeigt.
Abspielen mit Mausoptionen ― Je nach Land. MENU m → System → Abspielen mit → ENTER E Haupttaste Wählen Sie entsprechend der Einsatzumgebung des Gerätes den geeigneten Modus Abspielen mit. Wählen Sie eine Maustaste für die Grundfunktionen (Klicken und Eingabe). Je nach Einstellung kann der Startbildschirm variieren.
Sicherheit HDMI Ton MENU m → → → ENTER E MENU m → → → ENTER E System Sicherheit System HDMI Ton Wählen Sie aus, ob die Wiedergabe über AV(HDMI) oder PC(DVI) erfolgen soll. Sicherheitssperre AV(HDMI) PC(DVI) • ― Geben Sie Ihre 4‑stellige PIN ein. Die Standard‑PIN ist „0‑0‑0‑0“. PIN ändern Verwenden Sie die Funktion zur Änderung der PIN.
Einstellungen Zum Einstellen der Smart-Sicherheit‑Optionen. Automatischer Scan Automatisches Scannen bei eingeschaltetem Fernsehgerät. • Automatisch in “Isoliert-Liste” verschieben Verschiebt Viren automatisch zur Liste isolierter Elemente. • HDMI-Hotplug Mit dieser Funktion wird die Einschaltverzögerung für ein externes DVI/HDMI‑Gerät aktiviert. • DivX® Video On Demand Zeigt den Registrierungscode für das Gerät an.
Update einfach wiederherstellen zu können. Jetzt aktualisieren Aktualisierung der Software auf die neueste Version. Automatisches Update Mit dieser Funktion wird das Gerät automatisch aktualisiert, wenn es gerade nicht verwendet wird. • Samsung kontaktieren MENU m → Unterstützung → Samsung kontaktieren → ENTER E Zeigen Sie diese Informationen an, wenn das Gerät nicht ordnungsgemäß...
Zu Startseite Kann mit der Taste HOME auf der Fernbedienung aufgerufen werden. MENU m → Unterstützung → Zu Startseite → ENTER E ― Informationen über Untermenüelemente finden Sie im Kapitel „Home‑Funktion“. Zu Startseite gibt eine Vielzahl von Inhalten von einem Speichergerät oder aus einem verbundenen Netzwerk wieder. Alle zurücksetzen MENU m →...
• Führen Sie vor dem Anschließen eines USB‑Geräts an Ihr Gerät eine Datensicherung durch, um Beschädigung oder Verlust der Daten zu vermeiden. Samsung Electronics ist nicht haftbar für Schäden oder Datenverlust. • Entfernen Sie ein USB‑Gerät nicht, solange Daten geladen werden.
Mit der Medienwiedergabe kompatible Medien • Einige USB‑Digitalkameras, Smartphones und Audiogeräte sind eventuell nicht mit diesem Gerät kompatibel. • Die Medienwiedergabe ist nur mit USB MSC‑Geräten kompatibel. • MSC‑Geräte bezeichnen Massenspeicher zur Übertragung von Daten. Beispiele für MSC‑Geräte sind USB‑Sticks, Flashcard‑Reader und USB‑Festplatten. (USB‑Hubs werden nicht unterstützt.) Diese MSC‑Geräte müssen direkt über einen USB‑Anschluss am Gerät angeschlossen werden.
Verwenden eines USB-Geräts Anschließen eines USB-Geräts Schalten Sie Ihr Gerät ein. Schließen Sie ein USB‑Gerät mit Foto‑, Musik‑ und/oder Filmdateien am USB‑Port auf der Rückseite oder Seite des Geräts an. Die Wdg.-Ger.‑Seite wird automatisch geöffnet, sobald ein USB‑Gerät mit dem Gerät verbunden wird. ―...
Wiedergabe von Medieninhalten von einem PC/Mobilgerät Zulassen einer PC/Mobilgerät-Verbindung Sie können auf einem PC/Mobilgerät gespeicherte Fotos, Videos oder Musikdateien wiedergeben. Um Medieninhalte von einem PC oder Mobilgerät auf dem Produkt wiederzugeben, muss die Verbindung mit dem PC oder Mobilgerät zugelassen werden. ―...
Sie können Inhalte eines mit dem Heimnetzwerk verbundenen Gerätes wiedergeben. ― Die Wiedergabe von Medieninhalten mit einem anderen als dem Samsung‑DLNA‑Server kann zu Kompatibilitätsproblemen führen. ― Die Wiedergabe von Medieninhalten, die auf einem PC oder Mobilgerät freigegeben sind, ist je nach Encodierung oder Dateiformat der Inhalte ggf. nicht möglich. Einige Funktionen sind möglicherweise nicht verfügbar.
Menüpunkte auf der Seite mit der Medieninhaltliste Optionsname Wirkung Fotos Videos Musik Diashow Starten einer Diashow. ― Dieser Menüpunkt ist nicht verfügbar, wenn Sortieren nach Ordner eingestellt ist. Kodierung Wählen Sie eine Sprache für die Encodierung aus, wenn der Titel des Medieninhalts unleserlich ist.
Bei der Wiedergabe von Fotos verfügbare Schaltflächen und Funktionen Wenn Sie die Taste E oder TOOLS drücken, werden die folgenden Schaltflächen angezeigt. Mit der Taste RETURN werden die Schaltflächen wieder ausgeblendet. Pause Wiedergabe • Diashow starten oder stoppen. Mit einer Diashow können alle Fotos eines Ordners wiedergegeben werden. Zurück Weiter •...
Bei der Wiedergabe von Videos Optionsname Wirkung verfügbare Schaltflächen und Szene auswählen Miniaturansichten: Zur Auswahl einer Szene und Wiedergabe des Videos aus der Szene. ― Miniaturansichten ist nicht verfügbar, wenn 1) die Miniaturansicht des Videos noch nicht Funktionen extrahiert ist, 2) das Video nur Audio enthält oder 3) die Spielzeit des Videos kürzer als 60 Sekunden ist.
Bei der Wiedergabe von Musik verfügbare Schaltflächen und Funktionen Pause Wiedergabe • Musik anhalten oder wiedergeben. Rücklauf Schnellvorlauf • Schneller Musikvorlauf oder ‑rücklauf. Bis zu 3x schnellere Wiedergabe, bei Bedarf. Um die vorherige Musikdatei abzuspielen, wählen Sie zweimal ∂. Zurück Weiter •...
Unterstützte Musikdateiformate Dateierweiterung Codec Kommentare *.mp3 MPEG MPEG1 Audio Layer 3 *.m4a, *.mpa, *.aac, *.3ga MPEG4 *.flac FLAC FLAC Die Suchfunktion (Sprungfunktion) wird nicht unterstützt. Unterstützt bis zu 2 Kanäle Unterstützte Videoformate • Videoinhalt wird überhaupt nicht oder nicht richtig wiedergegeben, wenn der Inhalt oder der Container fehlerhaft ist. •...
Kapitel 12 Handbuch zur Fehlerbehebung Vorbereiten der Kontaktaufnahme mit dem Samsung Kundenservicecenter Bevor Sie sich an das Samsung‑ Kundendienstcenter wenden, testen Sie Ihr Gerät folgendermaßen. Wenn das Problem weiterhin besteht, wenden Sie Testen des Geräts sich an das Samsung‑Kundendienstcenter. Überprüfen Sie, ob Ihr Gerät ordnungsgemäß funktioniert, indem Sie die Funktion für den Gerätetest verwenden.
Überprüfen Sie folgenden Punkte. Installationsproblem (PC-Modus) Der Bildschirm wird ständig ein- und ausgeschaltet. Überprüfen Sie die Kabelverbindung zwischen dem Gerät und dem PC. Wenn ein HDMI- oder HDMI-DVI-Kabel an das Gerät Die leeren Bereiche auf dem Bildschirm sind nicht auf einen Fehler des Geräts zurückzuführen. und den PC angeschlossen ist, sehen Sie an allen vier Die leeren Bereiche werden durch den PC oder die Grafikkarte verursacht.
Einstellung in 16:9 ändern. Linien (rot, grün oder blau) werden auf dem Bildschirm Diese Linien werden angezeigt wenn DATA SOURCE DRIVER IC auf dem Monitor defekt ist. Wenden Sie sich an ein Samsung‑Kundendienstzentrum, um das Problem zu beheben. angezeigt.
Seite 99
Bildschirmproblem Die Anzeige ist instabil und friert dann ein. Der Bildschirm kann einfrieren, wenn eine andere als die empfohlene Auflösung verwendet wird oder das Signal nicht stabil ist. Ändern Sie die PC‑Auflösung auf die empfohlene Auflösung, um das Problem zu beheben. Der Bildschirm kann nicht als Vollbild angezeigt werden.
Tonproblem Aus den Lautsprechern kommen statische Geräusche. Überprüfen Sie die Kabelanschlüsse. Stellen Sie sicher, dass an einem Audioeingang kein Videokabel angeschlossen ist. Überprüfen Sie nach dem Anschluss eines Kabels die Signalstärke. Eine geringe Signalstärke kann verfälschte Töne verursachen. Man hört noch etwas, wenn die Lautstärke stumm Die Audioeinstellungen für die Hauptlautsprecher erfolgen getrennt von den internen Lautsprechern des Geräts.
Andere Probleme Das Gerät riecht nach Kunststoff. Der Kunststoffgeruch ist normal und verschwindet im Laufe der Zeit. Der Monitor scheint schräg zu stehen. Entfernen Sie den Standfuß, und befestigen Sie ihn wieder am Gerät. Audio oder Video fällt immer wieder aus. Überprüfen Sie die Kabelverbindungen.
Seite 102
Andere Probleme Im HDMI-Modus ist nichts zu hören. Die Farben des angezeigten Bildes sehen nicht normal aus. Video oder Audio sind nicht vorhanden. Dies kann passieren, wenn ein externes Gerät, das nur eine ältere Version des HDMI‑Standards unterstützt, am Gerät angeschlossen ist. Schließen Sie in diesem Fall ein Audiokabel zusätzlich zum HDMI‑Kabel an.
FAQs Frage Antwort Wie kann ich die Frequenz ändern? Stellen Sie die Frequenz auf Ihrer Grafikkarte ein. • Windows XP: Wechseln Sie zu Systemsteuerung → Darstellung und Designs → Anzeige → Einstellungen → Erweitert → Monitor, und passen Sie die Frequenz in Monitoreinstellungen •...
Seite 104
Frage Antwort • Windows XP: Stellen Sie den Energiesparmodus unter Systemsteuerung → Darstellung und Wie stelle ich den Energiesparmodus ein? Designs → Anzeige → Bildschirmschonereinstellungen oder im BIOS SETUP des PCs ein. • Windows ME/2000: Stellen Sie den Energiesparmodus unter Systemsteuerung → Anzeige → Bildschirmschonereinstellugen oder im BIOS SETUP des PCs ein.
Kapitel 13 Technische Daten Allgemein Modellname SBB-SS08E Abmessungen Mit Halter 321,6 x 203,4 x 35,1 mm (B × H × T) Ohne Halter 312,4 x 194,2 x 32,4 mm Gewicht 1,3 kg Stromversorgung AC 100 bis 240 VAC (+/‑ 10%), 60 / 50 Hz ± 3 Hz Sehen Sie auf dem Aufkleber auf der Rückseite des Geräts nach, da die Standardspannung von Land zu Land...
Energiesparmodus Mit der Energiesparfunktion des Geräts wird der Stromverbrauch des Geräts gesenkt, indem der Bildschirm ausgeschaltet wird und die Farbe der Netz‑LED wechselt, wenn das Gerät über einen angegebenen Zeitraum nicht verwendet wird. Der Strom wird im Energiesparmodus nicht ausgeschaltet. Drücken Sie eine beliebige Taste auf der Tastatur oder bewegen Sie die Maus, um den Bildschirm wieder einzuschalten.
Voreingestellter Timing-Modi ― Bei diesem Gerät können Sie aufgrund der Beschaffenheit des Bildschirms für jedes Bildschirmformat nur eine optimale Auflösung einstellen. Wenn Sie statt der vorgegebenen Auflösung eine andere verwenden, verschlechtert sich möglicherweise die Bildqualität. Um dies zu vermeiden, wird empfohlen, dass Sie die für Ihr Gerät angegebene optimale Auflösung auswählen.
• Einwirkung von außen oder fallen lassen ― Wenn dieser Service in Anspruch genommen wird, stellen wir trotz bestehender Gewährleistung • Verwendung von Zubehör oder separat gekauftem Gerät, das nicht von Samsung freigegeben ist möglicherweise in folgenden Fällen den Besuch eines Servicetechnikers in Rechnung.
WEEE Korrekte Entsorgung von Altgeräten (Elektroschrott) (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB‑Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen.
Covered by one or more of the following U.S. patents : 7,295,673; 7,460,668; 7,515,710; 7,519,274 Hinweis zur Open Source‑Lizenz Bei Verwendung einer Open Source‑Software, können die Open Source‑Lizenzen über das Gerätemenü bezogen werden. Der Open Source‑Lizenzhinweis ist in englischer Sprache gehalten. Informationen zur Open Source‑Lizenz erhalten Sie beim Samsung‑Kundendienst oder per E‑Mail an oss.request@samsung.com.
Terminologie 480i/480p/720p/1080i/1080p____ Non-Interlace-Modus und Interlace- Vertikalfrequenz____ Auf dem Gerät Component-Anschlüsse (grün, DVD (Digital Versatile Disc)____ Die oben genannten Abtastraten Modus____ Im Non‑Interlace‑Modus wird ein einziges Bild mehrere Male blau und rot)____ Über die Eine DVD ist ein Speichermedium stehen für die Anzahl der effektiven (progressiver Scan) wird eine horizontale pro Sekunde (wie bei einer flackernden Component‑Anschlüsse werden...
