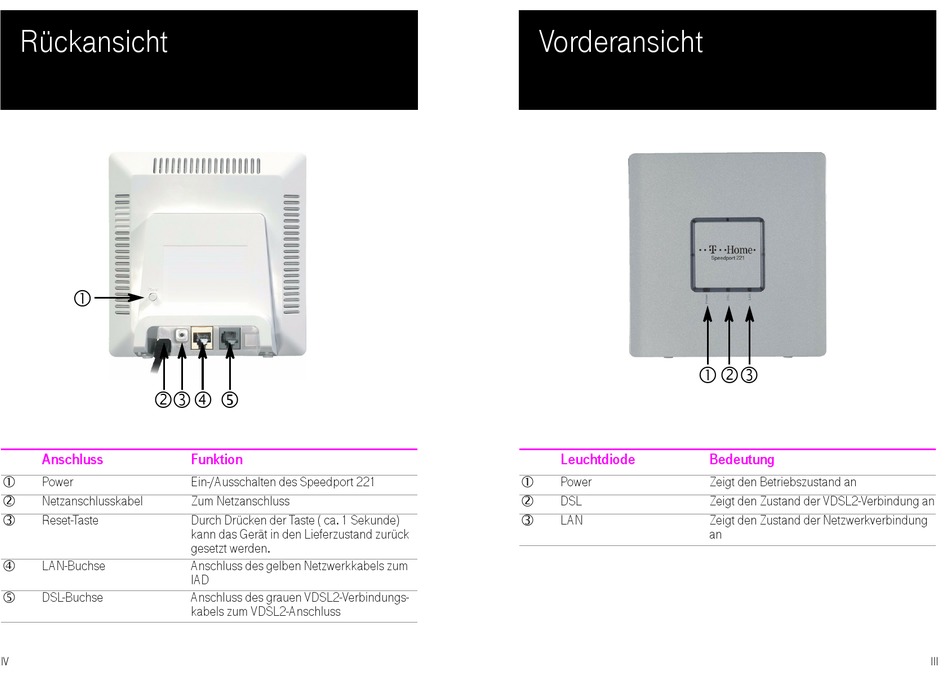

Rückansicht

 
Anschluss
Power

Netzanschlusskabel

Reset-Taste

LAN-Buchse

DSL-Buchse

IV
Funktion
Ein-/Ausschalten des Speedport 221
Zum Netzanschluss
Durch Drücken der Taste ( ca. 1 Sekunde)
kann das Gerät in den Lieferzustand zurück
gesetzt werden.
Anschluss des gelben Netzwerkkabels zum
IAD
Anschluss des grauen VDSL2-Verbindungs-
kabels zum VDSL2-Anschluss

Vorderansicht


Leuchtdiode
Power

DSL

LAN

Bedeutung
Zeigt den Betriebszustand an
Zeigt den Zustand der VDSL2-Verbindung an
Zeigt den Zustand der Netzwerkverbindung
an
III
