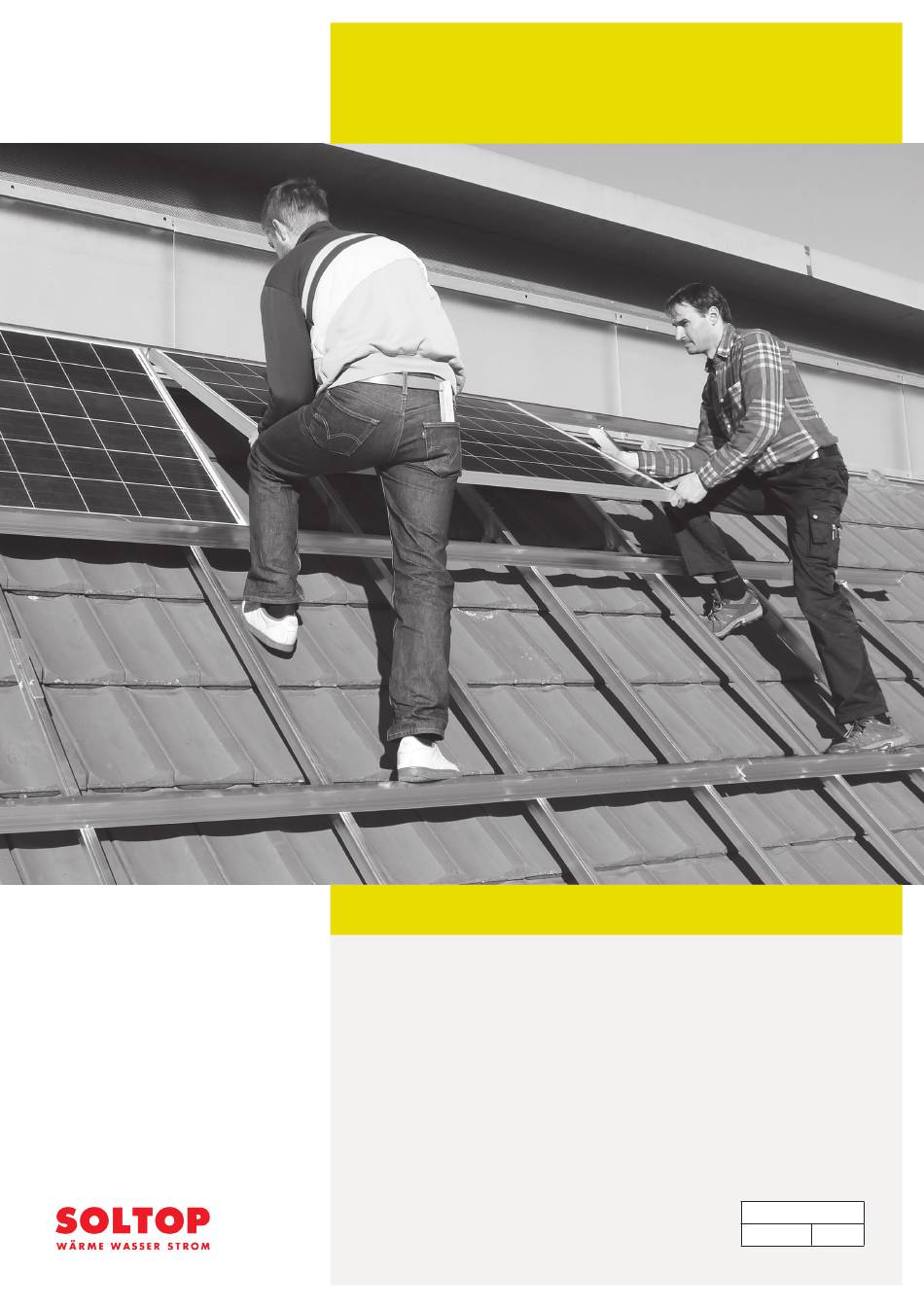

- Seite 1 Duramont Montage auf Ziegel Montageanleitung Robuste, einfach nivellierbare Unterkonstruktion für eine ästhetische Installation mit kurzer Montagezeit Montageanleitung 18.11.2019 SF/RS...
- Seite 2 6. Montage / Anschluss der Solar Edge «Optional» Lieferumfang Nagerschutz (Optional), Benötigtes Werkzeug 7. Montage Nagerschutz «Optional» Schneefnag (Optional), Anleitung zur Montage 8. Montage Schneefang SOLTOP Schuppisser AG SOLTOP Schuppisser AG St. Gallerstrasse 3 + 5a St. Gallerstrasse 3 + 5a CH-8353 Elgg...
- Seite 3 Bei Verlust des Originaldokuments kann jederzeit eine aktuelle Version dieser Montageanleitung bei uns angefordert werden. Fremdprodukte Komponenten, die nicht durch SOLTOP geliefert wurden, müssen den anerkannten Regeln der Technik und der SOLTOP Spezifikation entsprechen. Verwendete Fremdprodukte können zur Beschädigung oder Funktionsbeeinträchtigung der Anlage führen.
- Seite 4 Absperrungen vornehmen und Personen, die sich in der Nähe aufhalten, warnen. Es sind Grundsätzlich Schutzhandschuhe zu tragen. Es gelten die Montagevorschriften der PV Modul Hersteller. SOLTOP PV-Module müssen mit Handschuhen (beschichtete Glasoberfläche) montiert und vor Schlägen geschützt werden. Hochspannung Lebensgefahr durch Gleichspannung bis 1000 V an den String Kabeln der Module/Laminate.
- Seite 5 Duramont, Ziegel Dokumentation Beachten und lesen Sie die mitgelieferten Anleitungen: - Montageanleitung, Montageplan, Stringplan Lieferumfang (ohne PV-Modul) Dachhaken-Grundplatte Dachhaken-Montagebügel Nutschraube mit Sperrzahnmutter (13er - 6-Kant - Nuss) Tellerkopfschrauben (8 x 120mm) (Für Dachaufbau ohne Aufsparrendämmung) Selbstbohrschrauben lang (5,5 x 38 mm) SW8 - Nuss (für Akku-Schrauber)
- Seite 6 Duramont, Ziegel Anleitung zur Montage 1. Montage der Dachhaken 2.21 Die PV-Anlage muss gemäss den Montageplan von SOLTOP beim bestehenden Dach eingemessen werden. 0.75 0.61 0.29 4.97 Die genauen Masse werden nach Auftragserteilung vor Ort ausgemessen und angepasst Objekt: 8353 Elgg, St. Gallerstrasse 5a...
- Seite 7 Duramont, Ziegel Mit Vertikalprofil (G) oder Richtschnur die Dachhaken- Montagebügel (B) an vertikaler Linie ausrichten. Dachhaken-Montagebügel (B) immer auf unteren Ziegel einmitten. Dachhaken-Montagebügel (B) darf nicht auf dem unteren Ziegel aufliegen. Zwischen Dachhaken-Montagebügel (B) und Ziegel 1-3 mm Abstand lassen! Sperrzahnmutter (C) «mit 13er Nuss»...
- Seite 8 Duramont, Ziegel 2. Montage der Vertikalprofile Vertikalprofil (G) auf ganzer Länge in Dachhaken-Montagebügel (B) lose einlegen -Nicht verschrauben! Beim untersten Dachhaken-Montagebügel (B) ein Montageclip (I) zur Abrutschsicherung anbringen und mit einer Selbstbohr- schraube (K) sichern. Hinweis: Montieren der Montageclip (I) vorerst nur bei den äus- seren Vertikalprofilen (G), Nr.
- Seite 9 Duramont, Ziegel Montagereihenfolge der Vertikalprofile (G): • Montage der äusseren Vertikalprofile (G) Nr. 1 und 2. • Spannen einer Richtschnur zwischen den Vertikalprofilen (G), Nr. 1 und 2. «Horizontale Linie» • Montage und Ausrichten der restilchen Profile (G), Nr. 3 bis 8.
- Seite 10 Zwingend beide Selbstbohrschrauben (E) einschrauben! 4. Zuleitung Solarkabel / Potentialausgleich Montage der bauseits erstellten, oder mitgelieferten Dachdurch- führung für den Potentialausgleich und die Solarkabel. SOLTOP Schuppisser AG St. Gallerstrasse 3 + 5a CH-8353 Elgg T +41 52 397 77 77 F +41 52 397 77 78 info@soltop.ch...
- Seite 11 5. Einlegen / Verkabeln der PV-Module Die ersten PV-Module werden in der obersten Reihe eingelegt. Modul schräg oben in das Horizontalprofil (L) einfahren. Die PV-Module werden gemäss Stringplan untereinander verbunden. Die Verbindungstecker müssen mit einem hörbaren «klick» einrasten! Auf richtiges Einrasten mehrmals überprüfen. www.soltop.ch...
- Seite 12 Duramont, Ziegel PV-Modul ablegen..und ganz nach unten in das Horizontalprofil (L) einschieben. Die Modulkabel mit dem Kabelclip (O) unten ans Horizontal- profil (L) klemmen. Es dürfen keine PV-Stecker und -Kabel auf der Dacheindeckung liegen! An jedem Ende der Horizontalprofilreihe (L) wird eine End- schraube (M) zur Modulsicherung in die Schraubennut montiert.
- Seite 13 Duramont, Ziegel Lieferumfang Nagerschutz (Optional) P Nagerschutzblech Montageplatte Endschraube mit Unterlagscheibe Benötigtes Werkzeug - Akku-Bohrmaschine / Schrauber - Blechschere links / rechts - Spengler Falzzange 45° 7. Montage Nagerschutz «Optional» Montageplatte (Q) für die Befestigung des Nagerschutzes in das Horizontalprofil (L) einstecken.
- Seite 14 Duramont, Ziegel Überstand vom Nagerschutzblech (P) rechtwinklig abbiegen. Montage des seitlichen Nagerschutzbleches (P), leicht überlappent zum unten montierten Nagerschutz, mit zwei Endschraube (M) an Montageplatte (Q) festschrauben. Seitlich wird das Nagerschutzblech (P) mit zwei Endschrauben (M) in die Montageplatte (Q) fixiert.
- Seite 15 Duramont, Ziegel 8. Montage Schneefang «Optional» 8.1 Schneefangstützen montieren Schneefangstütze mit mind. drei & max. vier Selbstbohrschrau- ben (H) am Vertikalprofil (E) montieren. Bei Montage mit drei Selbstbohrschrauben (H), die unteren drei Bohrungen verwenden. 8.2 Schneefangstütze so auf Vertikalprofil (E) positionieren, dass Selbstbohrschraube (H) in der kleinen Rille im Vertikalprofil (E) angesetzt werden kann.
- Seite 16 SOLTOP Schuppisser AG St.Gallerstrasse 3 + 5a, CH-8353 Elgg Telefon 052 397 77 77, info@soltop.ch SOLTOP Schuppisser SA Route du Verney 20, CH-1070 Puidoux Téléphone 021 946 30 31, info.fr@soltop.ch Ihr Installateur www.soltop.ch...
